AutoGuide Plus
6.1.4 Montage für universelle Brennerposition MIG/MAG und TIG
6
5
4
1
Schlauchführungen
2
Zylinderschrauben M6 x 14 (4 Stck)
3
Schutzblech

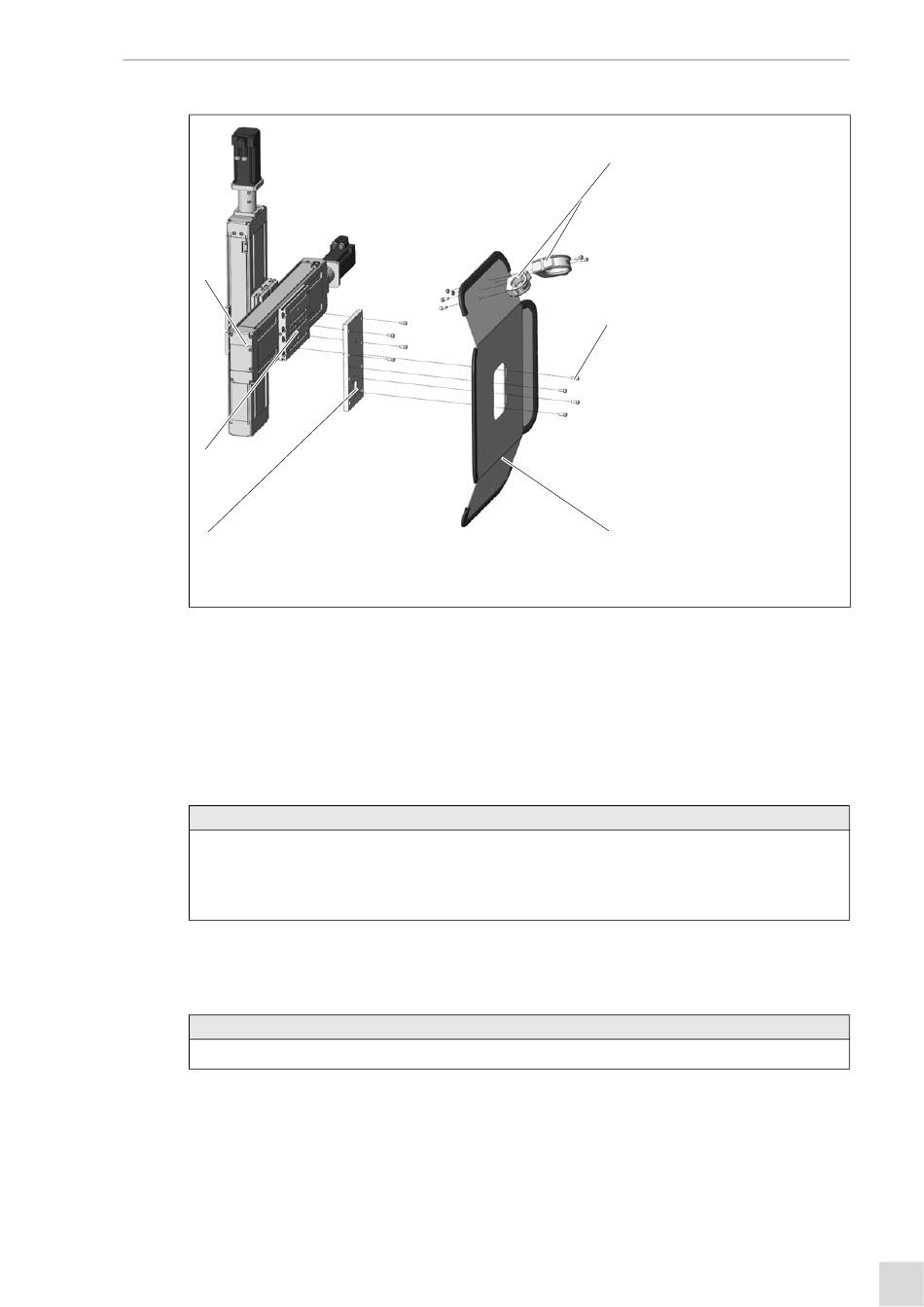

Abb. 11
Montage universelle Brennerposition
1 Adapterplatte (4) mittig an der Nutenplatte (5) des vorderen Querschlittens (6) mit den beiliegenden Nutensteinen und
den Zylinderschrauben (2) montieren. Anzugsmoment 7 ± 0,5 Nm.
2 Schutzblech (3) mit Nutensteinen und Zylinderschrauben (2) an der Nutenplatte des Querschlittens (6) befestigen.
Anzugsmoment 7 ± 0,5 Nm.
3 Die beiliegenden Schlauchführungen (1) bei Bedarf in den oberen Bohrungen des Schutzblechs (3) handfest befestigen.
6.1.5 Befestigung von Schweißköpfen der Lastklasse 100 kg
HINWEIS
• Für die Befestigung von UP-Schweißköpfen der Lastklasse 100 kg müssen individuelle Adapterplatten verwendet
werden.
Bei Fragen wenden Sie sich im Internet an:
www.binzel-abicor.com/DE/deu/unternehmen/kontakt/kontaktformular/
6.2 Einrichten
6.2.1 Elektroanschluss herstellen
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten.
Tab. 7 Elektrik auf Seite DE-7
MON.0016.0 • 2021-02-05
1
2
3
4
Adapterplatte
5
Nutenplatte
6
vorderer Querschlitten
6 Inbetriebnahme
DE - 15
