AutoGuide Plus
7.3.6 Écran Diagnostic

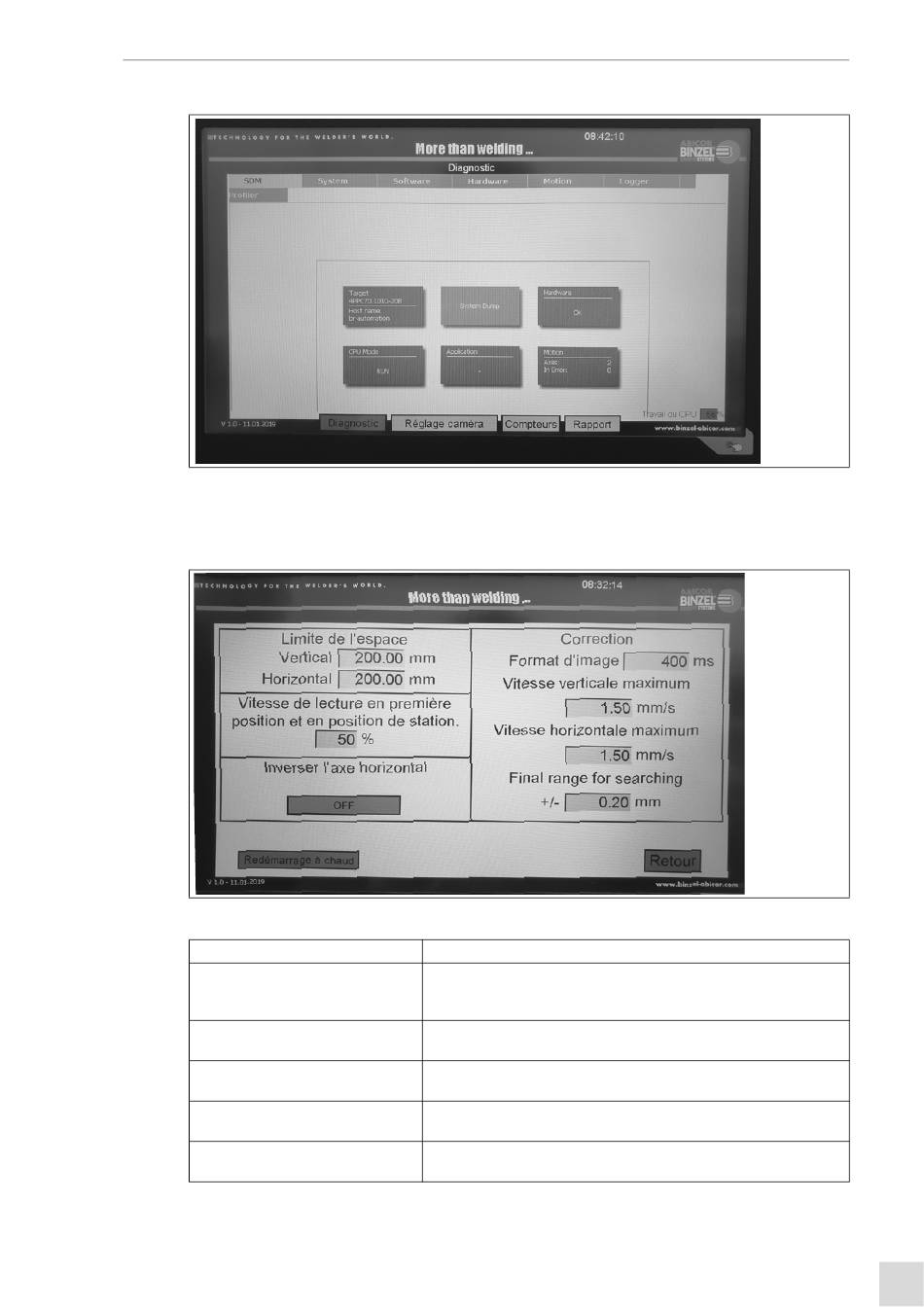

Fig. 21 Diagnostic
7.3.7 Écran Config.
Sélectionnez la touche « Diagnostic » puis le logo Binzel.
Fig. 22 Config.
Limite de l'espace
Vitesse de lecture en première
position et en position de station.
Inverser l'axe horizontal
Correction du capteur
Vitesse verticale maximum
Vitesse horizontale maximum
Tab. 14 Config.
MON.0016.0 • 2021-02-05
Vertical / horizontal [mm]
[%]
Vitesse à laquelle l'axe se déplace de la position parking au démarrage
de la recherche.
Si l'axe horizontal est tourné de 180° après la livraison, l'axe doit être
inversé.
Format d'image [ms] : enregistrement d'images lors de la correction
automatique.
[mm/s]
Ajustement de l'axe au processus de recherche actuel.
[mm/s]
Ajustement de l'axe au processus de recherche actuel.
7 Fonctionnement
