6 Mise en service

6.1.3 Montage pour une torche de soudage MIG/MAG

7
6
5
4
1 Guides tuyaux
2 Vis cylindriques M6 × 14 (4 pièces)
3
Plaque de protection
4 Plaque d'adaptation

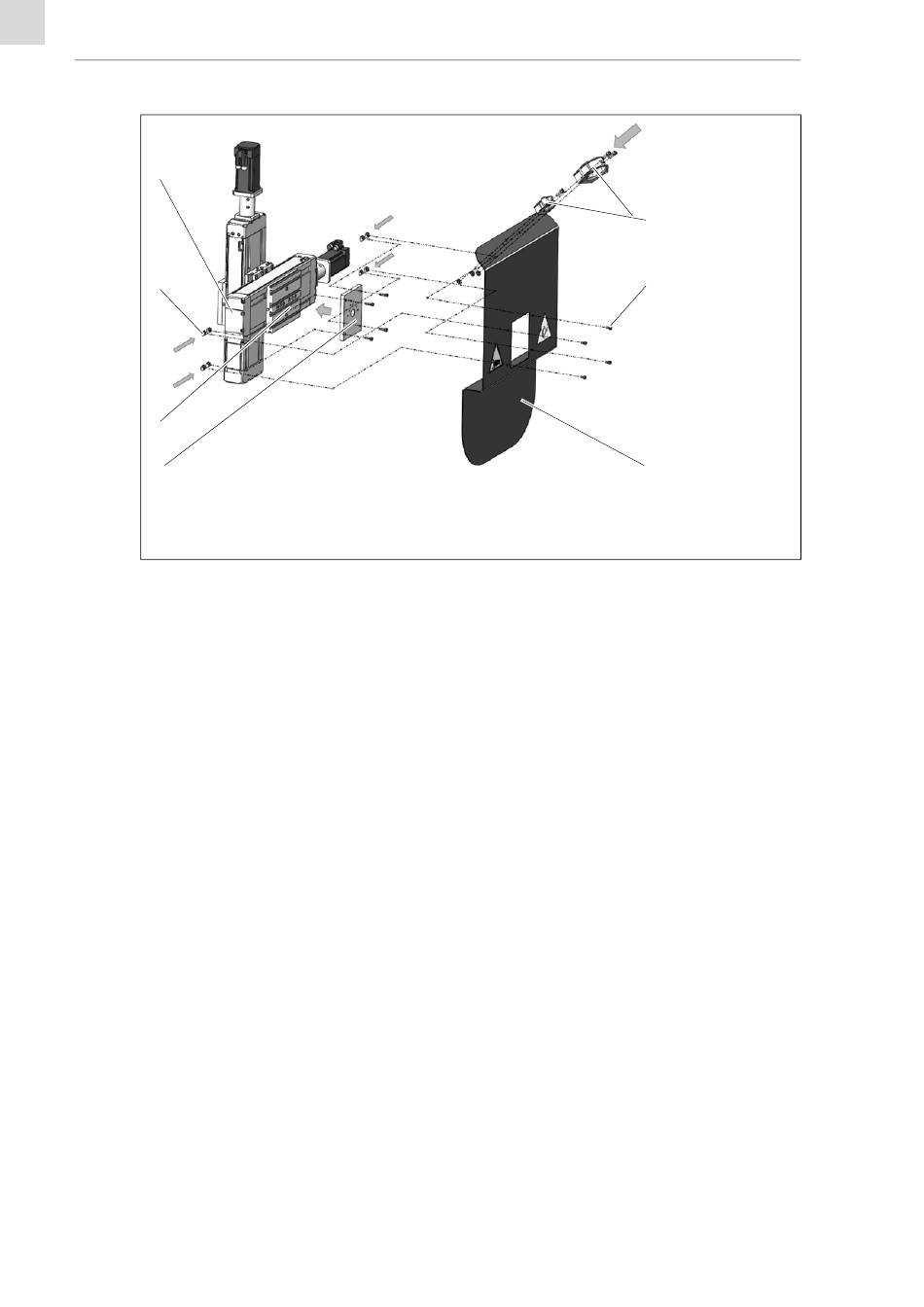

Fig. 10 Montage pour la version MIG/MAG
1 Montez la plaque d'adaptation (4) au milieu de la plaque à rainures (5) du chariot transversal avant (7) avec les
coulisseaux (6) et vis cylindriques (2) fournis. Couple de serrage 7 ± 0,5 Nm.
2 Fixez la plaque de protection (3) avec les coulisseaux (6) et les vis cylindriques (2) sur la plaque à rainures du chariot
transversal (7). Couple de serrage 7 ± 0,5 Nm.
3 Au besoin, fixez à la main les guides tuyaux (1) fournis dans les trous supérieurs de la plaque de protection (3).
FR - 14
5 Plateau à rainures
6 Coulisseaux (4 pièces)
7
Chariot transversal avant
MON.0016.0 • 2021-02-05
