10 Wartung und Reinigung
10.1 Reinigung der Lineareinheit
HINWEIS
• Entfernen Sie wöchentlich starke Verschmutzungen mit einem Lappen.
• Verwenden Sie KEINE Druckluft.
10.2 Wartung der Lineareinheit
HINWEIS
• Die Reinigungseinheit wird vor Auslieferung geschmiert.
• Alle Kugellager sind für die gesamte Lebensdauer geschmiert und benötigen unter normalen Bedingungen keine
weitere Schmierung.
10.2.1 Schmieren der Linearführungen und der Kugelmutter
HINWEIS
• Verwenden Sie zur Schmierung der Lineareinheit ausschließlich Fettschmiermittel OHNE Feststoffanteil.
• Empfohlenes Schmiermittel: Lubcon TURMOGREASE LC 802 EP

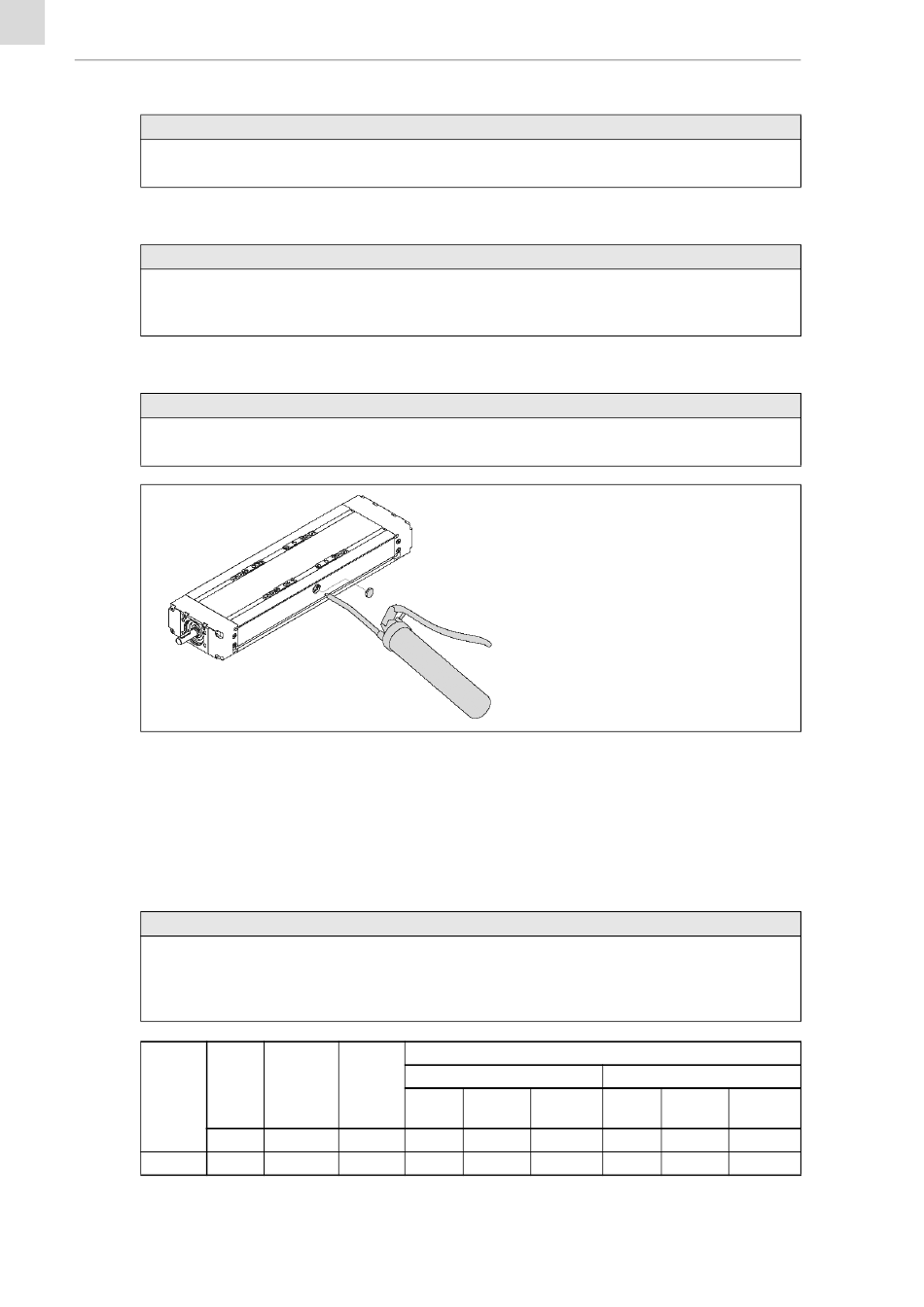

Abb. 24
Schmierbohrungen
Die Schmierbohrungen sind durch Abdeckungen geschützt. Die Schmierbohrungen liegen mittig. Dadurch können Tischteil
und die innenliegende Kugelmutter gleichzeitig geschmiert werden.
1 Abdeckungen entfernen.
2 Das Tischteil und die innenliegende Kugelmutter schmieren.
10.2.2 Schmierintervalle
HINWEIS
• Verwenden Sie zur Schmierung der Lineareinheit ausschließlich Fettschmiermittel OHNE Feststoffanteil.
• Empfohlenes Schmiermittel: Lubcon TURMOGREASE LC 802 EP
• Schmieren Sie die Lineareinheit alle 500 Betriebsstunden oder nach den in untenstehender Tabelle angegebenen
Hubwegen, je nachdem, welcher Wert zuerst erreicht wird.
Kugel-
mutter-
typ
CTV 145 RSY
Tab. 15
Schmierintervalle
DE - 24
Kugel-
Hubweg
gewinde-
spindel
Kugel-
mutter
3
[d × l]
[mm]
[cm
]
20 × 5
200–300 2,2
Fett-Nachschmiermenge
LV kurzes Tischteil
Tischteil
Doppel-
Kugel-
Tischteil
mutter
3
3
[cm
]
[cm
]
[cm
1,4
1,4
2,2
AutoGuide Plus
LV langes Tischteil
Tischteil
Doppel-
Tischteil
3
3
3
]
[cm
]
[cm
]
2,4
2,4
MON.0016.0 • 2021-02-05
