6 Mise en service
6.1.1 Montage après le transport
La table à mouvements croisés est emballée en position peu encombrante pour le transport.
Avant le transport, le chariot est placé à l'extrémité (1) de l'unité verticale. L'unité horizontale doit être montée au milieu de
l'axe (avant le montage définitif sur l'installation de soudage).

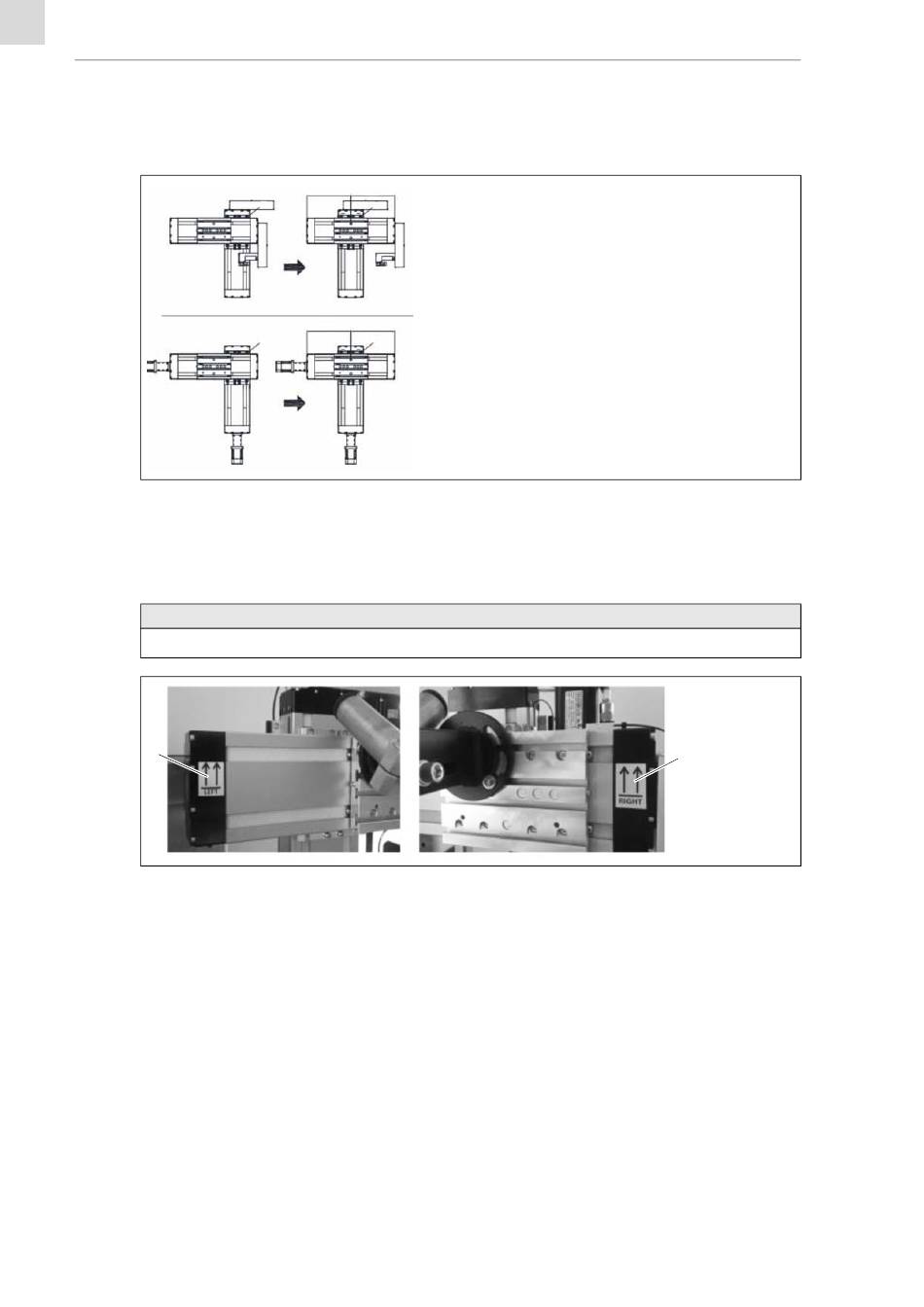

Fig. 7
Transport de la table à mouvements croisés
1 Dévissez légèrement les vis cylindriques (8 pièces) dans l'organe de serrage (+).
2 Poussez l'axe linéaire vers le milieu.
3 Resserrez les vis cylindriques (7 ± 0,5 Nm).
AVIS
• Les directions de mouvement des axes doivent concorder avec le logiciel de commande.
1
Fig. 8
Montage de la table à mouvements croisés
4 Montez la table à mouvements croisés suivant les autocollants sur le boîtier du charriot.
5 Après le montage, retirez les autocollants à gauche et à droite (1).
FR - 12
1/2
1/2
+
+
Illustration moteur à entraînement angulaire
1/2
1/2
+
+
Illustration moteur à entraînement direct
AutoGuide Plus
1
MON.0016.0 • 2021-02-05
