7 Fonctionnement

7.3.2 Écran de démarrage

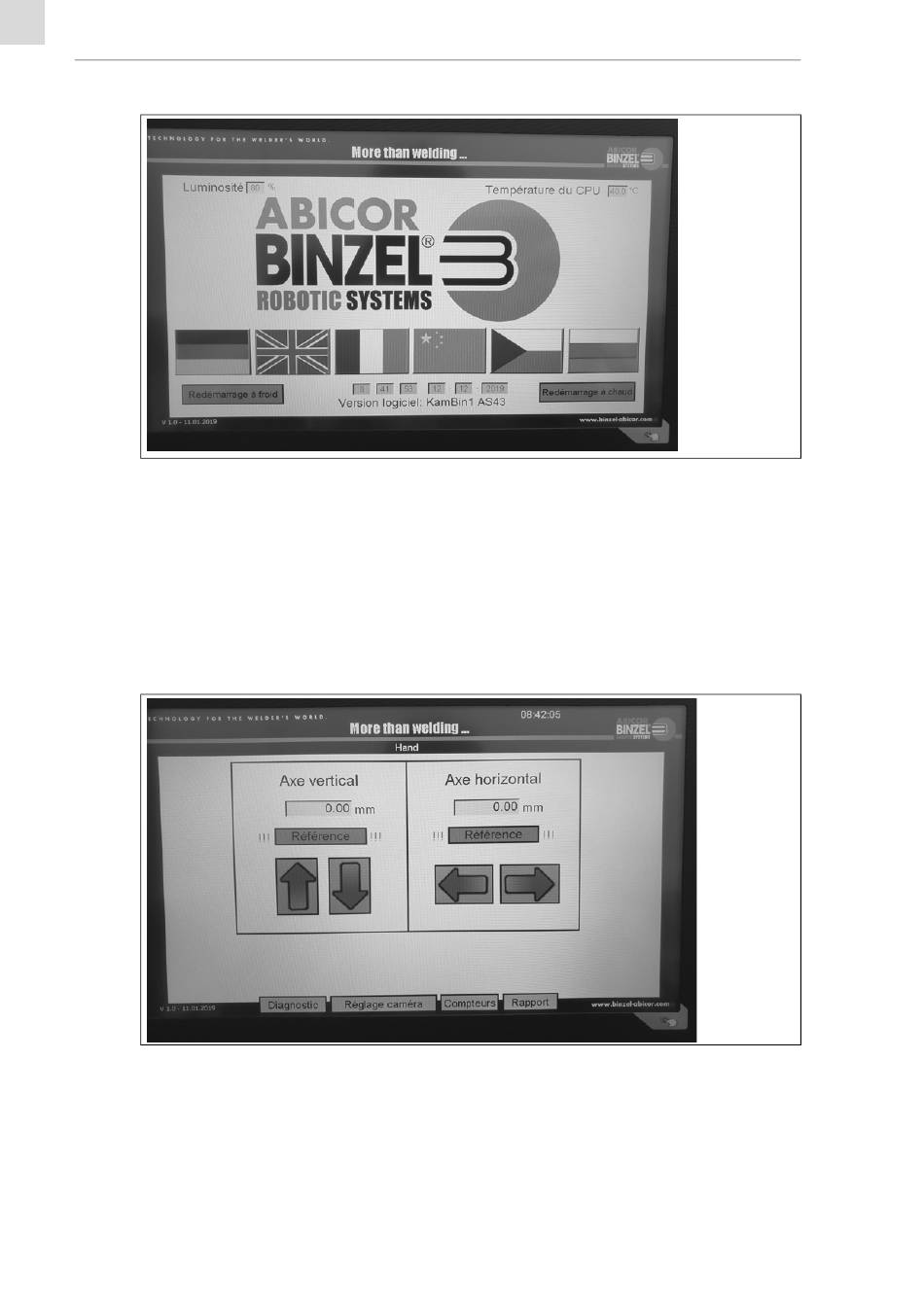

Fig. 16 Écran de démarrage
Sur l'écran de démarrage, il est possible de définir les paramètres temps, heure, année, luminosité de l'écran et langue en
touchant les boutons.
Sélectionnez la touche « Redémarrage à chaud » pour redémarrer le système de commande.
Sélectionnez la touche « Redémarrage à froid » pour redémarrer le système de commande via un démarrage à froid. Les
enregistrements temporaires, tels que la position parking, le démarrage de la course de recherche ou la position de travail
sont effacés, et l'écran tactile est recalibré.
Avant le démarrage à froid, une boîte de dialogue s'affiche vous demandant de confirmer.
7.3.3 Axe vertical / horizontal
Fig. 17 Axe vertical / horizontal
Après le démarrage du système de commande, une course de référence des deux axes doit être exécutée.
Les axes passent devant un capteur de référence intégré dans le système et définissent ainsi le point zéro.
La course de référence débute après sélection de la touche « Référence ». Si cette touche n'est pas définie, elle est rouge.
La commande complète de l'AutoGuide n'est pas possible tant que les références n'ont pas été définies.
Les touches fléchées ou la manette permettent d'ajuster la torche de soudage et les moteurs de la table à mouvements croisés.
Appuyez sur la touche manuelle pour afficher la position actuelle des axes.
FR - 18
AutoGuide Plus
MON.0016.0 • 2021-02-05
