Si le nombre de cellules requises pour le fonctionnement ("Permitted min cell count" –
ID 2541) est modifié, le variateur doit réinitialiser le diagnostic des cellules. Cela réinitialise
automatiquement les cellules shuntées de force par la fonction de bypass.
Remarque
La réinitialisation des cellules shuntées ne doit pas être utilisée sur les cellules réellement
défectueuses en fonctionnement.
7.2.3 Bypass de cellule mécanique
Le bypass mécanique des cellules offre une protection contre les dysfonctionnements
potentiels suivants :
● Défaillance d'un composant des circuits de puissance
● Défaillance d'un composant des circuits de communication
● Défaut du semiconducteur de puissance
Le niveau de réduction de puissance toléré dépend de l'application, mais une réduction de
puissance est généralement préférable à un arrêt complet.
Pour mettre en œuvre l'option de bypass de cellule mécanique, un contacteur est ajouté à la
sortie de chaque cellule comme le montre la figure ci-dessous.

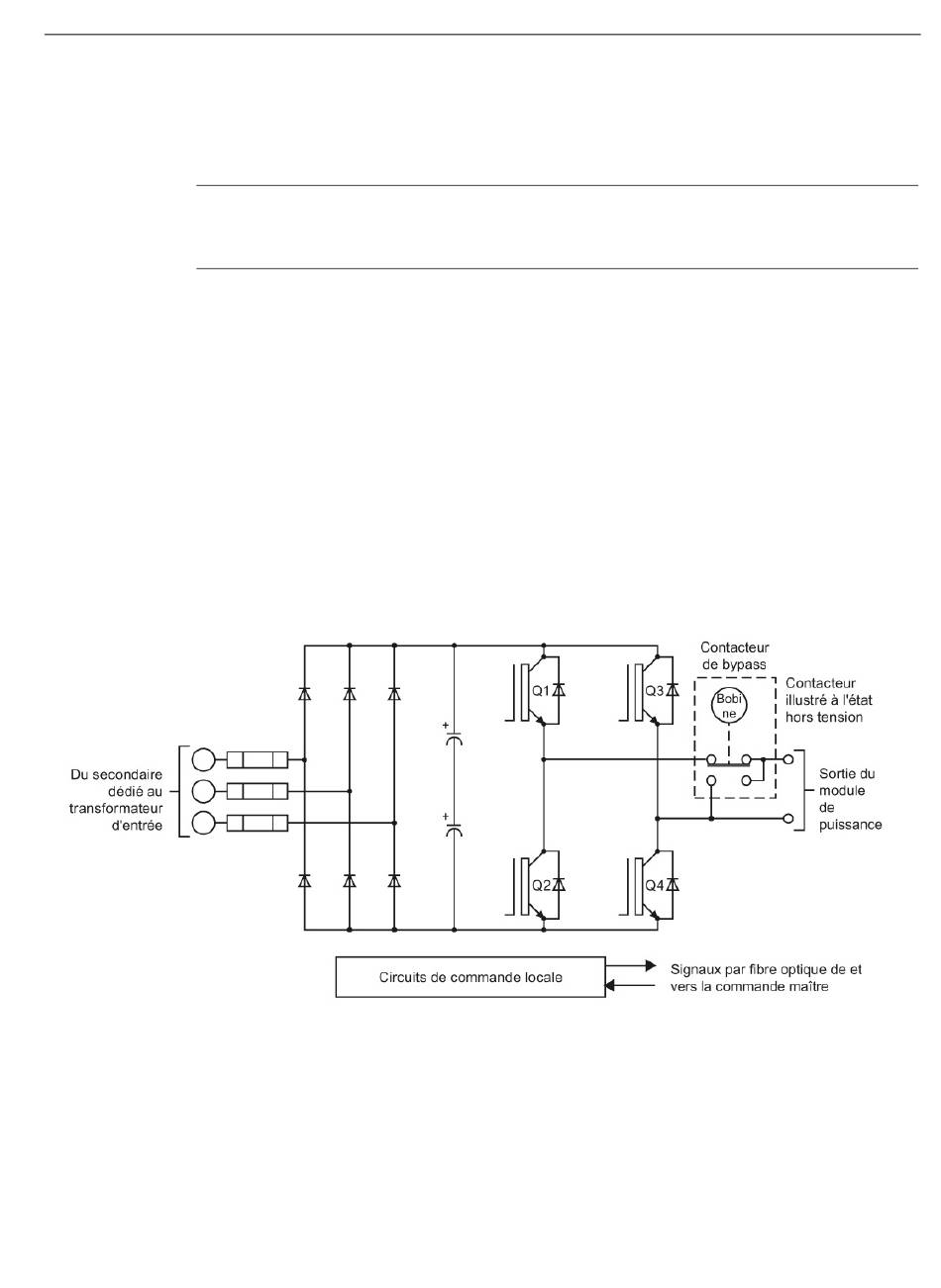

Figure 7-2 Cellule de puissance typique avec contacteur de bypass
Une fois que la commande détecte la défaillance d'une cellule, elle envoie un ordre de
fermeture du contacteur approprié. La fermeture simultanée du contacteur déconnecte la
sortie de cellule du circuit et connecte les deux cellules adjacentes entre elles. Ces étapes
retirent en fait la cellule défaillante du circuit. Le variateur peut alors être redémarré et
continuer à fonctionner à capacité réduite.
