Entraînement de rabatteur unique :
2. Alignez la fente au bas du capot de l'entraînement du
rabatteur (A) sur les languettes (C) du support de la plaque
arrière de l'entraînement du rabatteur, et faites glisser
l'entraînement du rabatteur vers le haut.
3. Faites tourner le loquet à ressort (A) vers le bas pour fixer
le capot supérieur à l'entraînement du rabatteur. Assurez-
vous que la boucle en forme de V (C) pointe vers le bas et
que l'extrémité du ressort reste insérée dans le trou de la
plaque arrière (B) des deux côtés de l'entraînement du
rabatteur.
Entraînement de rabatteur double :
4. Placez le capot inférieur de l'entraînement (B) (s'il a été
retiré précédemment) sur l'entraînement du rabatteur.
Fixez le capot avec trois boulons (A).
262568
OPÉRATION

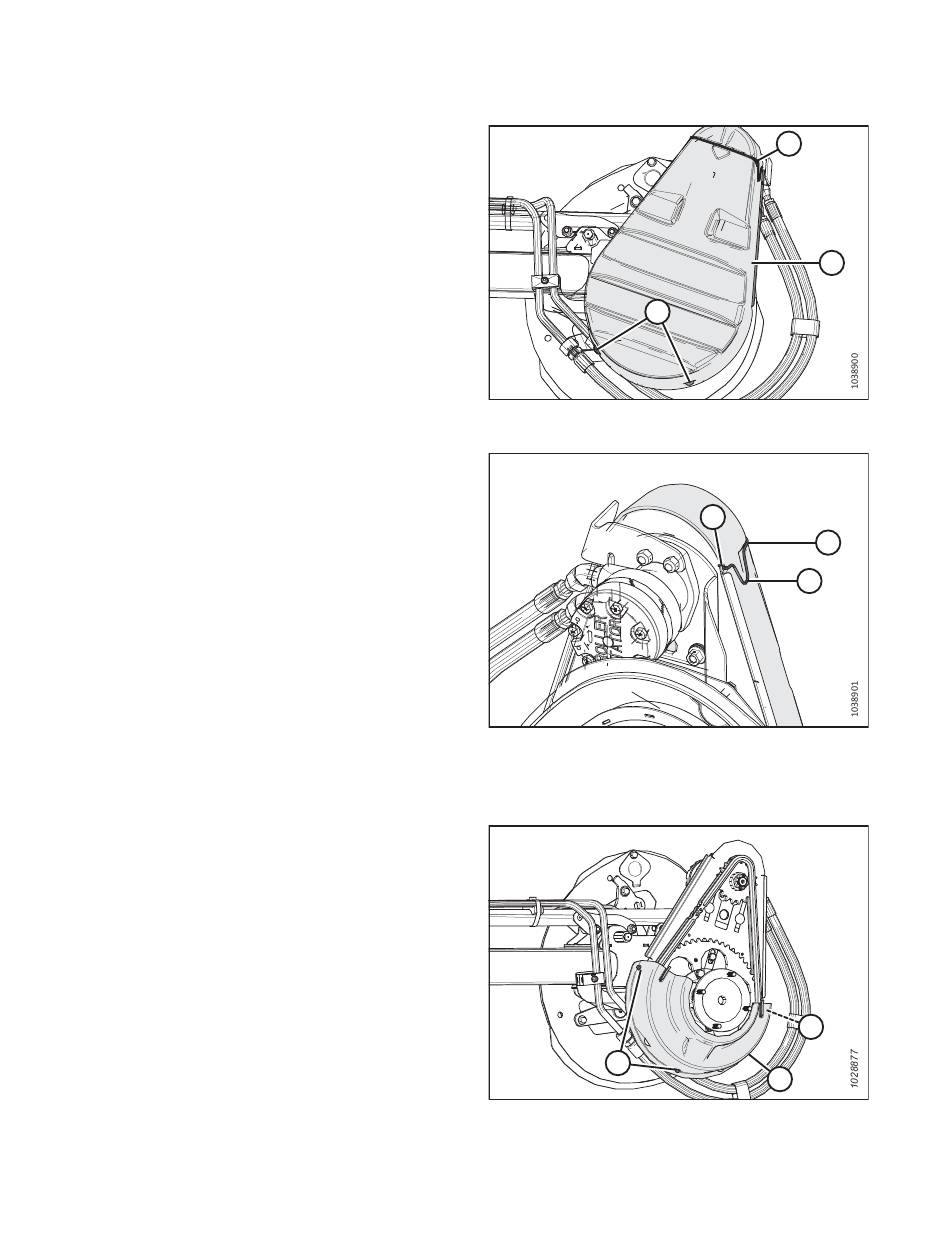

Figure 3.26: Capot d'entraînement
Figure 3.27: Entraînement du rabatteur
Figure 3.28: Capot d'entraînement inférieur
58
B
C
B
A
B
A
A
C
A
Révision A
