19. À l'aide d'un voltmètre, mesurez la tension entre les fils de
masse (broche 2) et de signal (broche 3) au niveau du
capteur de hauteur du rabatteur (A).
20. Si la tension n'est pas dans la plage recommandée,
desserrez les deux écrous hexagonaux M5 (B) et faites
tourner le capteur (A) pour obtenir la plage de tension
recommandée.
21. Serrez les écrous (B) à 2,5 Nm (1,8 pi-lbf / 22 po-lbf).
22. Démarrez le moteur.
23. Abaissez complètement le rabatteur.
Remplacement du capteur de hauteur du rabatteur
Le capteur de hauteur du rabatteur est utilisé pour préciser à quel endroit le rabatteur est positionné au-dessus de la barre
de coupe.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
1. Démarrez le moteur.
2. Abaissez complètement le rabatteur.
3. Coupez le moteur et retirez la clé du contact.
4. Débrancher le harnais du capteur (A).
5. Enlever deux boulons à tête hexagonale (B) du bras du
capteur (C). Conserver le matériel pour la réinstallation.
262568
OPÉRATION

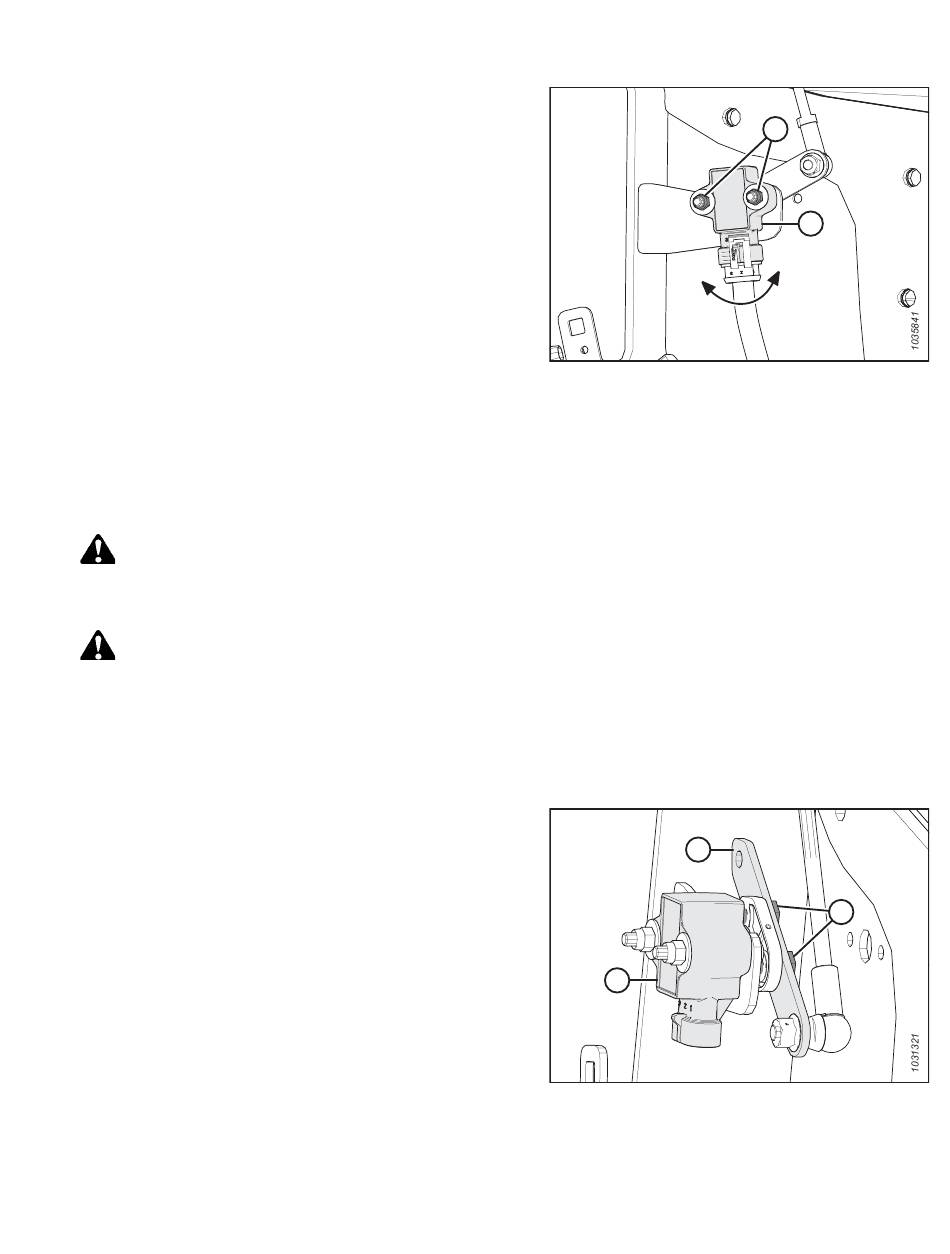

Figure 3.44: Capteur de hauteur du rabatteur – bras
droit du rabatteur avec rabatteur en haut
A
Figure 3.45: Capteur de hauteur du rabatteur – Bras
droit du rabatteur
91
B
A
C
B
Révision A
