Réglage de la came du rabatteur
Ajustez la came du rabatteur pour modifier l'angle des doigts du rabatteur.
IMPORTANT:
Vérifiez toujours l'écartement entre le rabatteur et la barre de coupe après avoir réglé l'angle des doigts et la position
avant-arrière du rabatteur. Pour plus d'informations, consultez
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
NOTE:
S'il y a plusieurs cames de rabatteur, ajustez-les toutes.
1. Coupez le moteur et retirez la clé du contact.
2. Retirez la goupille (A) qui fixe l'outil polyvalent (B) au
support sur la plaque d'extrémité gauche.
3. À l'aide de l'outil polyvalent, tournez la goupille de
verrouillage (A) DANS LE SENS INVERSE DES AIGUILLES
D'UNE MONTRE pour libérer le disque à came.
IMPORTANT:
Consultez l'autocollant de la goupille de verrouillage de la
came pour connaître le sens de rotation du verrouillage/
déverrouillage. Si vous forcez la goupille de verrouillage de
la came dans le mauvais sens, vous risquez d'endommager
les broches de rouleau.
4. Utilisez l'outil sur le boulon (B) pour faire tourner le disque
à came et aligner la goupille de verrouillage (A) avec la
position (C) souhaitée du trou du disque à came (1 à 4).
NOTE:
Le boulon (B) est soudé au support de la came.
262568
OPÉRATION
3.6.2 Réglages de la plateforme, page

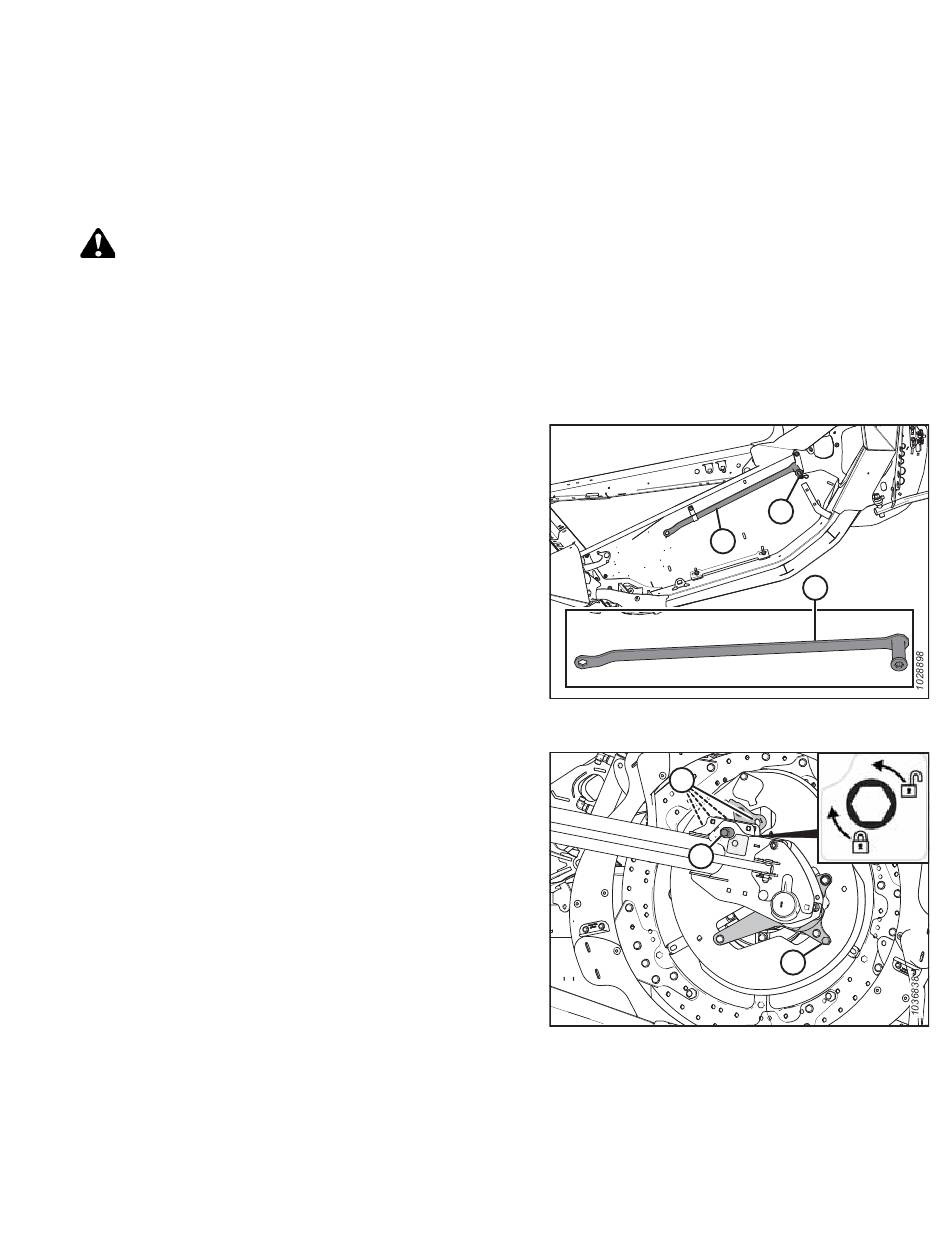

Figure 3.68: Plateau d'extrémité gauche
Figure 3.69: Positions du disque à came
103
64.
A
B
B
C
A
B
