10. Réinstallez quatre écrous, quatre boulons et huit rondelles
plates (A) pour fixer l'adaptateur de l'anneau de l'axe à la
barre de remorquage.
NOTE:
Assurez-vous que la quincaillerie (A) est réinstallée avec les
quatre têtes de boulons du même côté.
11. Reconnectez la chaîne à l'aide de la goupille de chape (B) et
fixez-la à l'aide de la goupille fendue.
12. Serrez les écrous (A) dans le schéma en croix indiqué.
Vérifiez à nouveau chaque écrou en séquence jusqu'à ce
qu'ils soient serrés à 310 Nm (229 pi-lbf).
13. Insérez la goupille d'attelage dans l'adaptateur de l'anneau
de l'axe. Fixez-la à l'aide de la goupille à anneau rabattant.
NOTE:
Les goupilles n'apparaissent pas dans l'illustration.
262568
MAINTENANCE ET ENTRETIEN
B

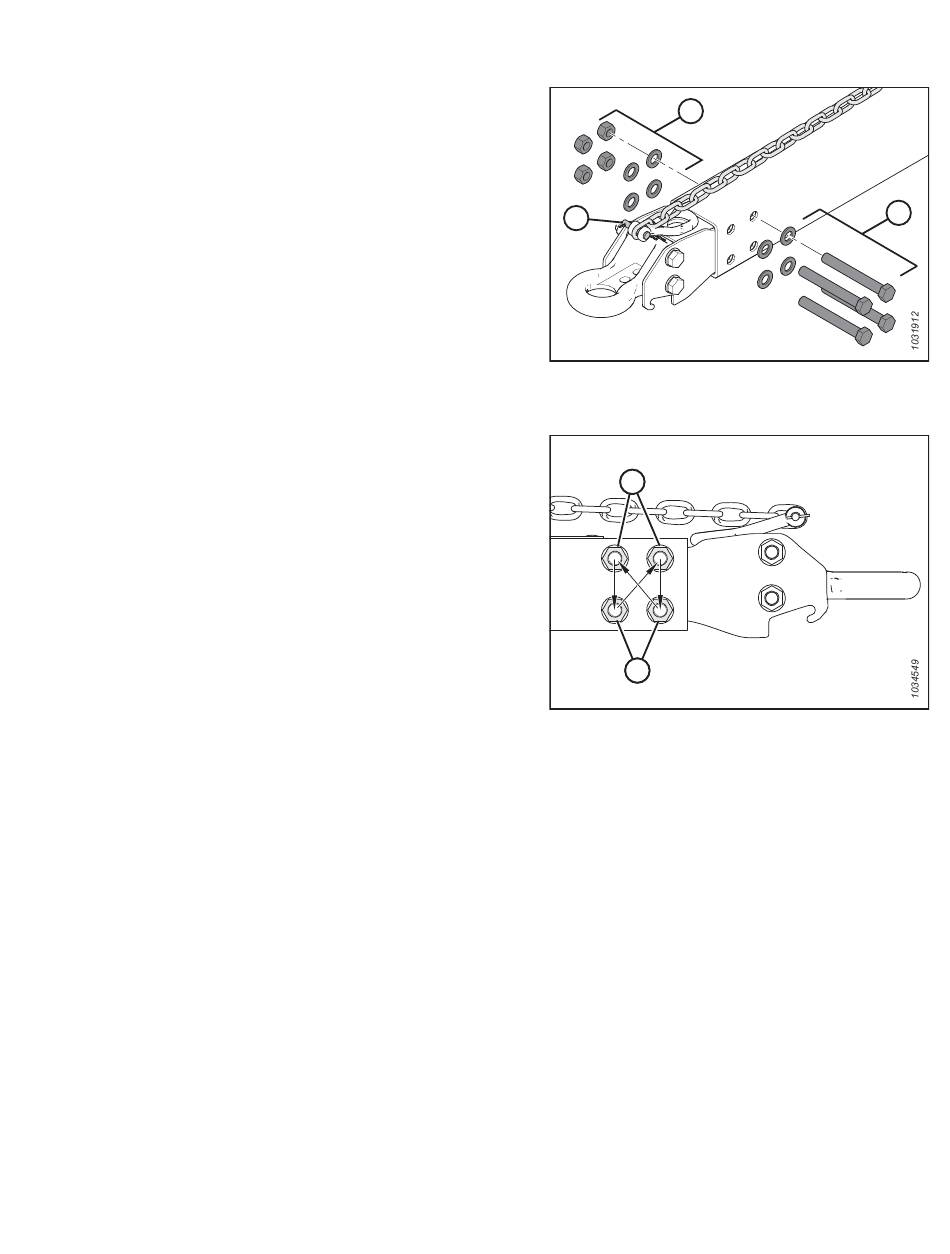

Figure 5.228: Installation de l'adaptateur pour anneau
d'attelage
Figure 5.229: Séquence de couple
359
A
B A
A A
A
Révision A
