8. Pour fixer la plateforme sur l'andaineuse pour la première
fois : Faites avancer l'andaineuse lentement jusqu'à ce que
les supports (A) de la plateforme de coupe à tapis entrent
dans les étançons de la plateforme (B). Continuez à avancer
lentement jusqu'à ce que les supports de la plateforme
entrent en contact avec les plaques de support dans les
étançons de celle-ci et que la plateforme soit poussée vers
l'avant.
9. Assurez-vous que les articulations de levage sont
correctement engagées dans les supports de la plateforme
et que les articulations sont en contact avec les plaques de
support.
10. Utilisez les fonctions LVS suivantes pour positionner le
crochet du vérin d'inclinaison au-dessus des accessoires de
la plateforme :
• Appuyez sur le commutateur REEL UP (rabatteur vers le
haut) (A) pour lever le vérin d'inclinaison.
• Appuyez sur le commutateur REEL DOWN (rabatteur
vers le bas) (B) pour abaisser le vérin d'inclinaison.
• Appuyez sur HEADER TILT UP (inclinaison de la
plateforme vers le haut) (C) pour rétracter le vérin
d'inclinaison.
• Appuyez sur HEADER TILT DOWN (inclinaison de la
plateforme vers le bas) (D) pour étendre le vérin
d'inclinaison.
IMPORTANT:
Le dégagement du crochet doit être fermé pour activer
le mécanisme autobloquant. Si le déverrouillage est
ouvert (vers le haut), poussez-le manuellement vers le
bas après que le crochet s'est engagé dans l'axe de la
plateforme.
11. Abaissez le vérin d'inclinaison (A) sur la plateforme à l'aide
du commutateur REEL DOWN (rabatteur vers le bas) du LVS
jusqu'à ce que le vérin d'inclinaison se verrouille en
position (le dégagement du crochet [B] est fermé).
12. Vérifiez que le vérin d'inclinaison (A) est verrouillé sur la
plateforme en appuyant sur le commutateur REEL UP
(rabatteur vers le haut) du LVS.
262568
ATTELAGE/DÉTELAGE DE LA PLATEFORME
153

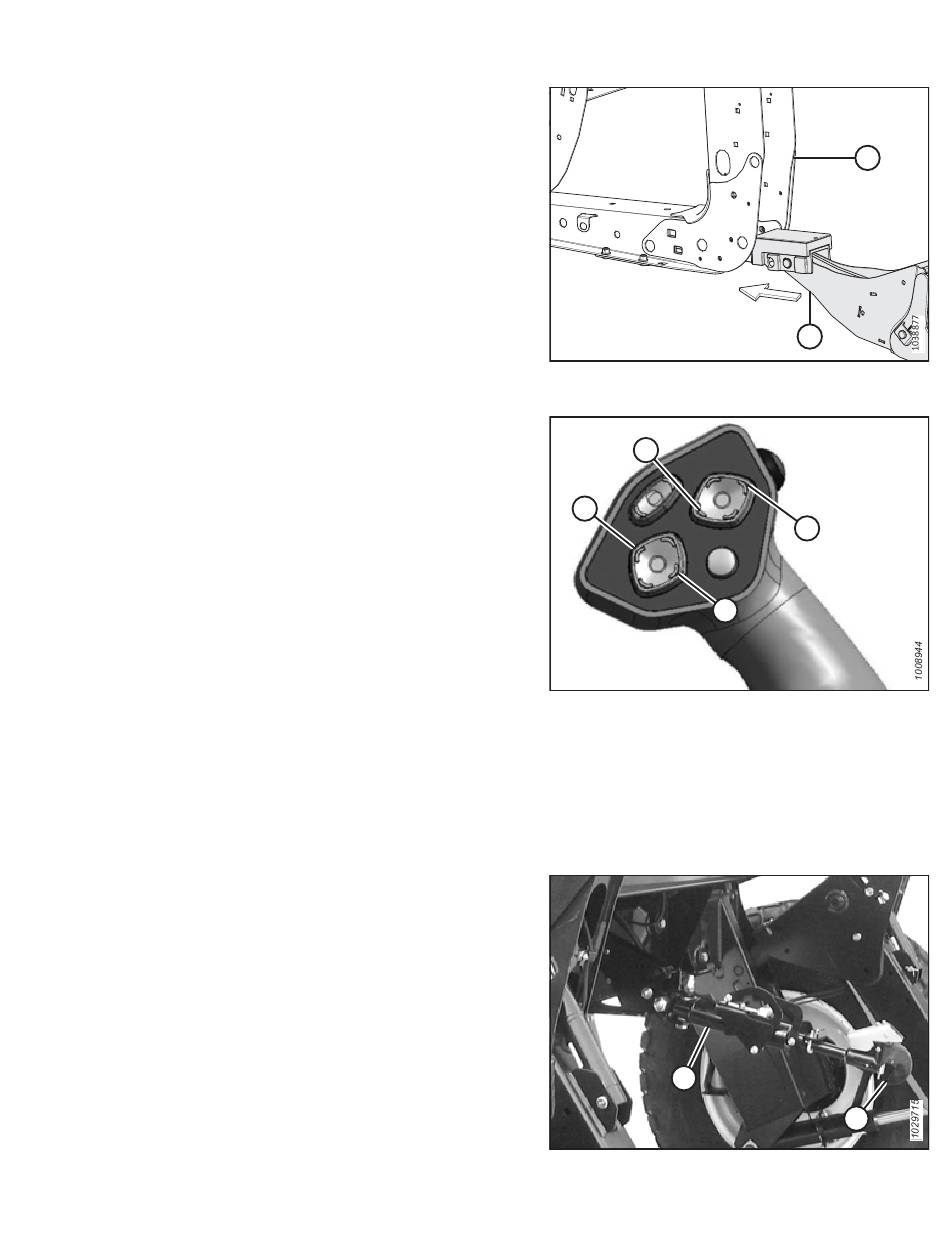

Figure 4.9: Étançon de la plateforme et support
B
D
C
Figure 4.10: Levier de vitesse au sol
A
Figure 4.11: Vérin d'inclinaison hydraulique
B
A
A
B
