6. Retirez et conservez la goupille (D) et l'axe de la chape (C)
du support de la plateforme (B) et de l'articulation de
levage de l'andaineuse (A). Répétez cette étape sur le côté
opposé de la machine.
7. Andaineuses avec vérin d'inclinaison à alignement
automatique : Libérez le loquet (A) du vérin d'inclinaison.
8. Libérez les supports de sécurité sur les deux vérins de
levage de la manière suivante :
a.
Tournez le levier (A) en l'éloignant de la plateforme
pour lever le support de sécurité jusqu'à ce que le
levier se verrouille en position verticale.
b. Répétez l'étape précédente pour le vérin opposé.
NOTE:
Si le support de sécurité ne se libère PAS, élevez la
plateforme pour le libérer.
9. Démarrez le moteur.
262568
ATTELAGE/DÉTELAGE DE LA PLATEFORME
211
B

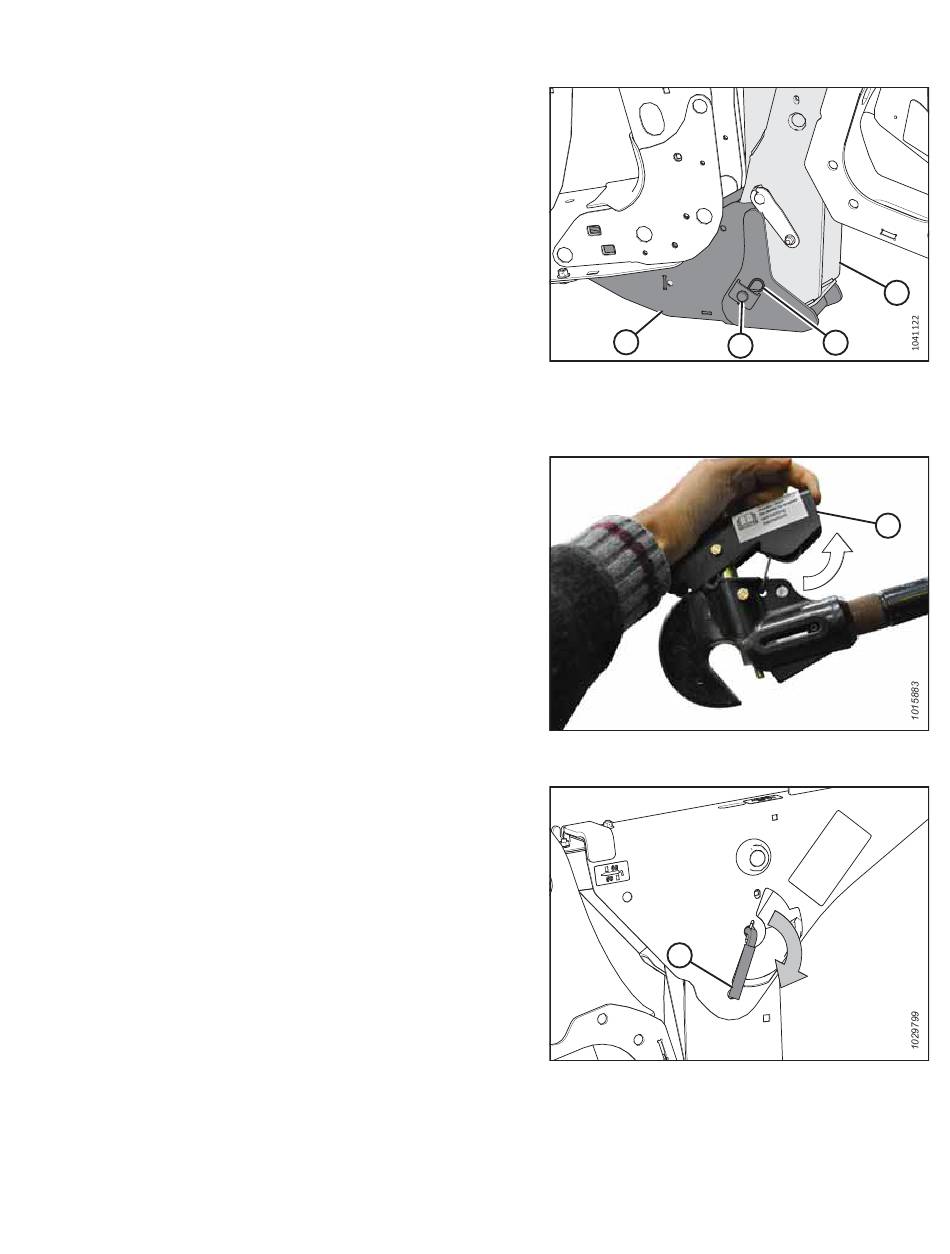

Figure 4.147: Patte de la plateforme et articulation de
levage de l'andaineuse reliées par le support de la
plateforme
Figure 4.148: Vérin d'inclinaison
A
Figure 4.149: Levier du support de sécurité
A
D
C
A
Révision A
