2.4 Identification des composants
Il est essentiel de maîtriser l'emplacement et l'identité des principaux composants pour faire fonctionner et entretenir
correctement une machine.
A
B

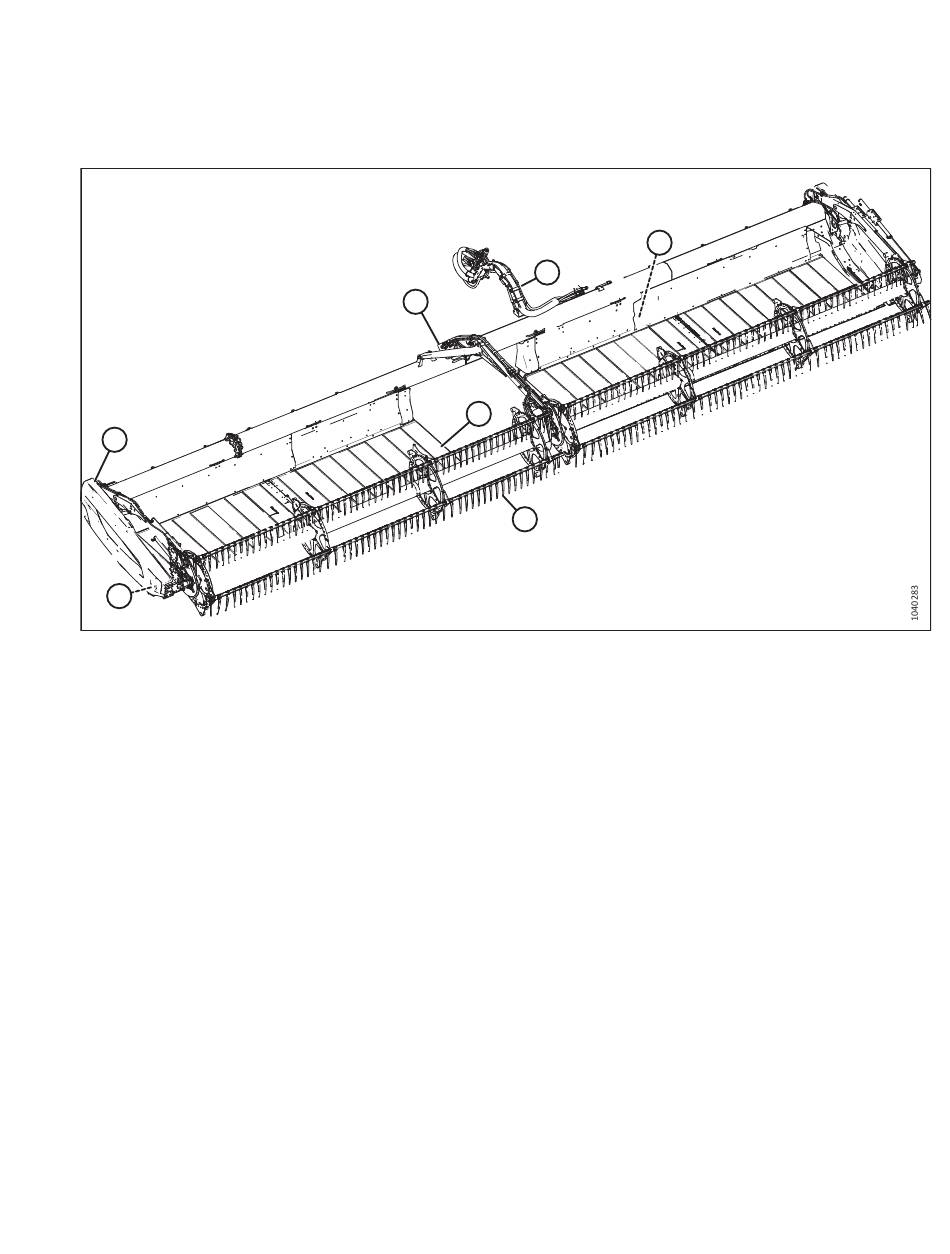

Figure 2.2: Plateforme de coupe à tapis SP série D2 – Rabatteur double illustré
A – Capot du diviseur
D – Vérin d'inclinaison
G – Module de synchronisation des couteaux doubles
262568
APERÇU DU PRODUIT
F
D
E
C
B – Boîtier d'entraînement de couteau
E – Tapis
41
G
C – Doigts du rabatteur
F – Bras de gestion des tuyaux (séries M1 et M2)
Révision A
