Configuration de la protection des couteaux pointus sur la plateforme à couteau double – D225–D235
Les doigts sont configurés différemment selon les plateformes. L'illustration présentée ici montre des doigts de lamier
pointus installés sur des plateformes à couteau double.
D

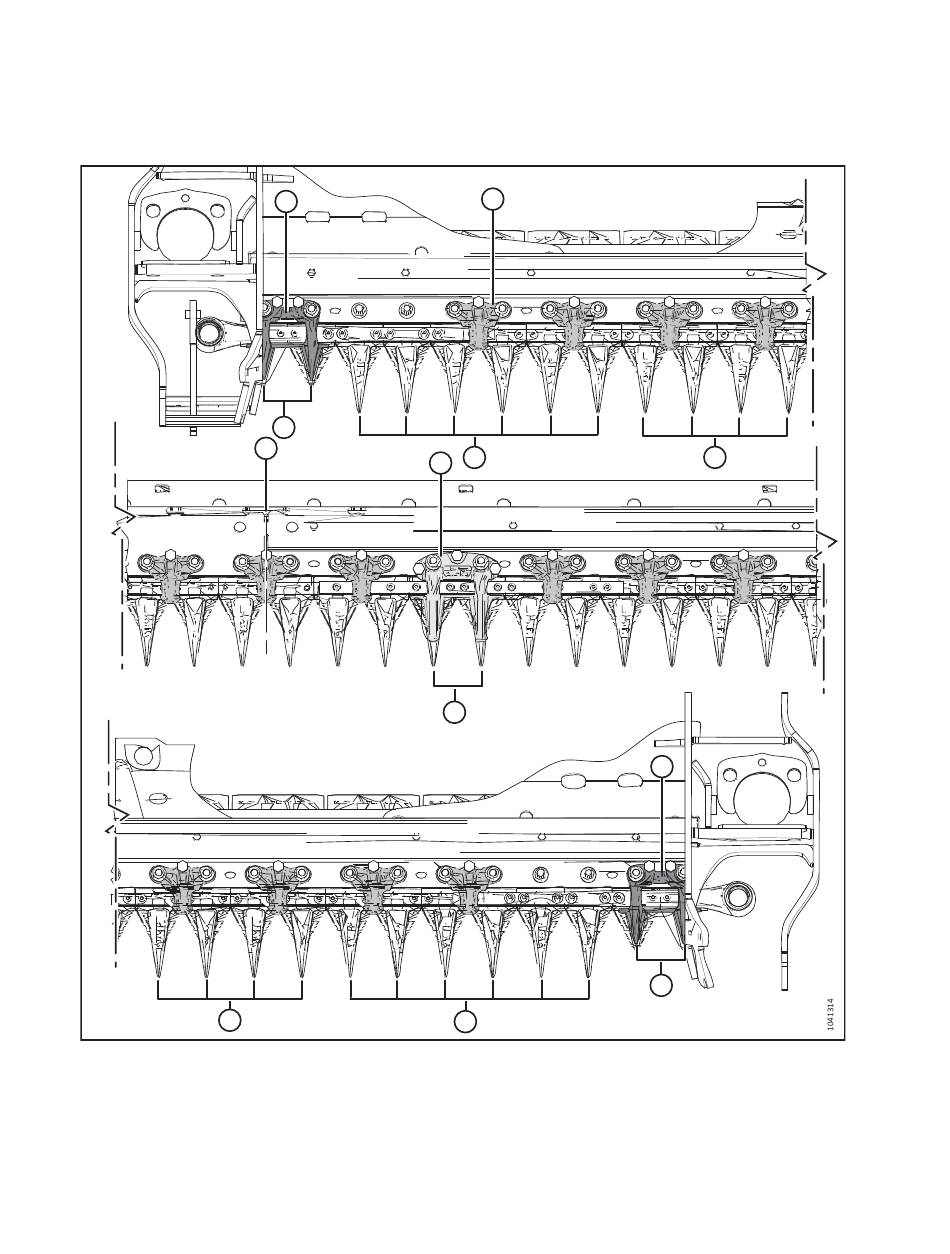

Figure 5.33: Emplacement des doigts pointus et mécanismes de retenue
A – Rabatteur pointu (MD Nº 286329)
C – Doigt de lamier central pointu (MD Nº (286317)
E – Doigt de lamier d'extrémité pointu (sans barre d'usure) (MD Nº 286316)
G – Doigt de lamier PlugFree
MC
(sans barre d'usure) (MD Nº 286319)
262568
MAINTENANCE ET ENTRETIEN
F
G
H
B
A
E
C
E
B – Rabatteur central pointu (MD Nº 286332)
D – Doigt de lamier pointu (MD Nº 286315)
F – Rabatteur d'extrémité PlugFree
H – Centre de la plateforme
241
D
F
G
MC
(MD Nº 286331)
Révision A
