A
B
E

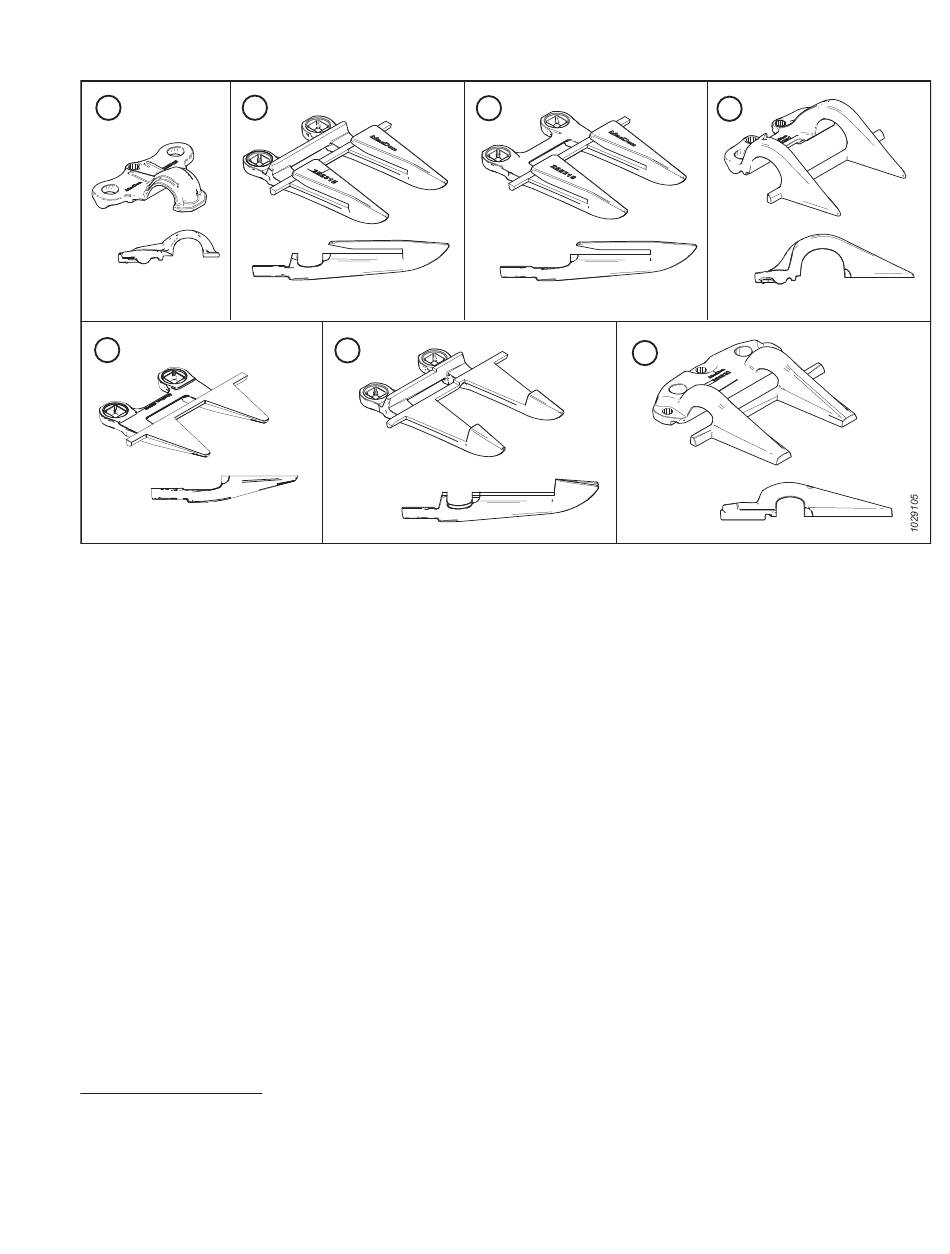

Figure 5.31: Types de protection et de rabatteur utilisés dans les configurations de doigts de lamier pointu
A – Rabatteur pointu (MD Nº 286329)
C – Doigt de lamier d'extrémité pointu (sans barre d'usure) (MD Nº 286316) 77
E – Doigt de lamier d'extrémité PlugFree
78
G – Rabatteur central pointu (MD Nº 286332) 79
Les doigts sont configurés différemment selon les plateformes. Lorsque vous remplacez des doigts pointus et des
rabatteurs, veillez à suivre la séquence de remplacement propre à votre plateforme. Consultez la rubrique
correspondante :
•
Configuration des doigts de lamier pointus sur les plateformes à couteau unique, page 240
•
Configuration de la protection des couteaux pointus sur la plateforme à couteau double – D225–D235, page 241
•
Configuration des doigts de lamier pointus sur les plateformes à couteau double – D241, page 242
77. Installé aux positions 2, 3 et 4 sur le(s) côté(s) de l'entraînement. Consultez
pointus, page
245.
78. Installé à la position 1 sur le(s) côté(s) de l'entraînement. Les plateformes à couteau unique utilisent un doigt standard
à l'extrémité droite.
79. Uniquement pour les plateformes à couteau double.
262568
MAINTENANCE ET ENTRETIEN
F
MC
(sans barre d'usure)(MD Nº 286319)
C
G
B – Doigt de lamier pointu (MD Nº 286315)
D – Rabatteur d'extrémité PlugFree
MC
F – Doigt de lamier central pointu (MD Nº 286317) 79
Remplacement des doigts de couteau
239
D
(MD Nº 286331)
Révision A
