18. Serrez le collier (A) à l'aide de la pince multiprise
modifiée (B) de façon à ce que la pression des doigts ne
déplace PAS le collier.
IMPORTANT:
Un serrage excessif du collier peut entraîner sa rupture.
19. Installez les boulons (A) qui maintiennent le bras du tube à
doigts (B) au disque central.
20. Installez le bras du tube à doigt (B) et le support du capot
du diviseur (C) sur l'extrémité arrière du rabatteur à
l'emplacement du tube à doigts correspondant. Fixez le
support avec les boulons (A).
NOTE:
Il n'y a pas de capot de diviseur sur les disques centraux.
Kit de renforcement des tubes à doigts – En option
21. Placez les demi-bagues (B) sur le tube à doigts (A) avec
l'extrémité sans bride adjacente au bras du rabatteur, puis
placez la patte de chaque demi-bague dans le trou du
tube à doigts.
262568
MAINTENANCE ET ENTRETIEN

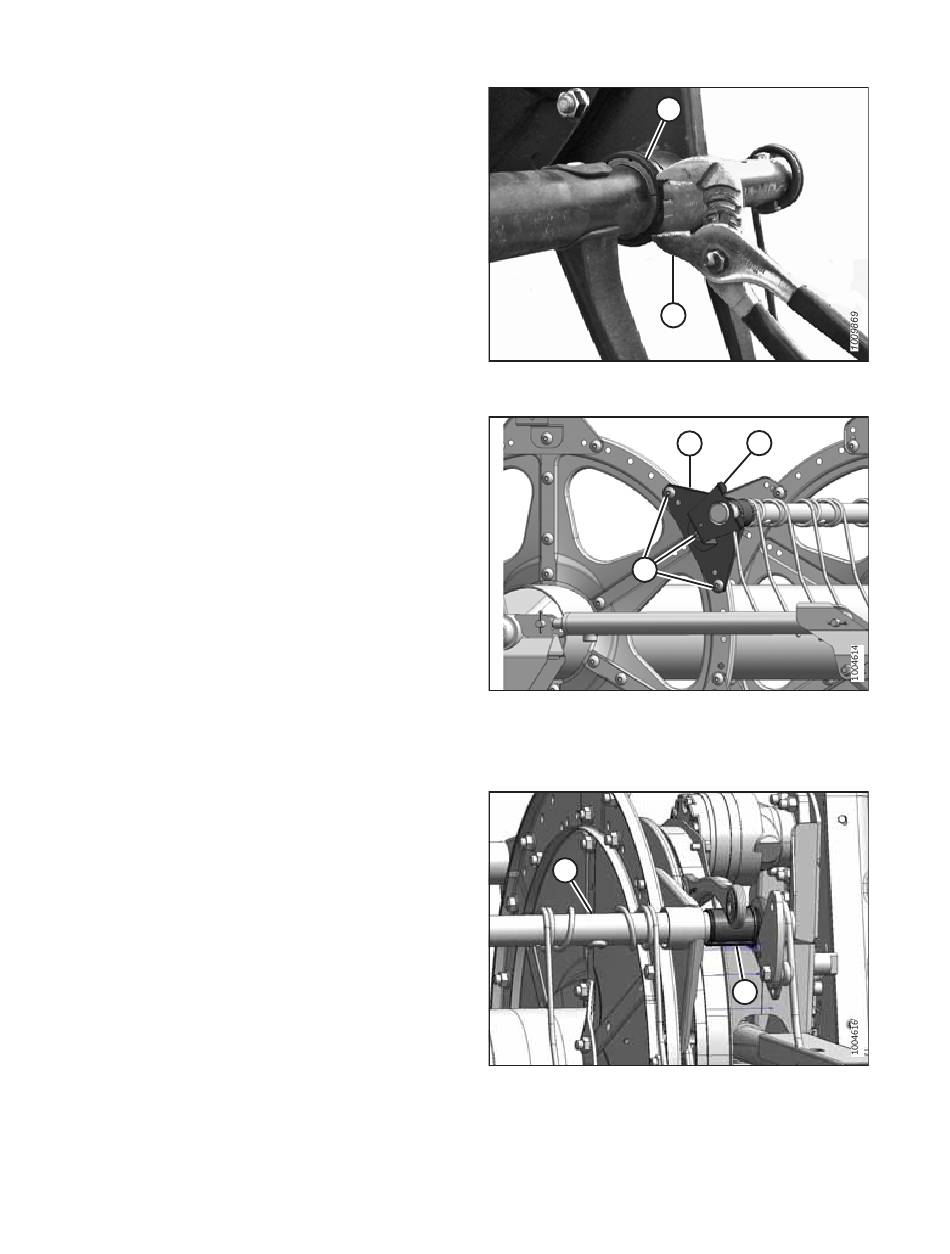

Figure 5.169: Installation du collier
Figure 5.170: Extrémité arrière
Figure 5.171: Extrémité de la came
330
A
B
B
A
A
B
C
