9. Installez trois boulons de réglage (A) de manière à ce qu'ils
dépassent de 4 mm (5/32 po) du bas du rabatteur central
pointu (B).
10. Positionnez le rabatteur central (B) sur la barre de coupe.
11. Fixez le rabatteur central pointu (A) avec deux boulons et
écrous (B), mais ne le serrez PAS pour l'instant.
IMPORTANT:
Le rabatteur (A) doit accueillir deux couteaux qui se
chevauchent à l'emplacement du doigt central. Assurez-
vous que le bon doigt de rechange est installé à cet
emplacement.
12. Ajustez le rabatteur jusqu'à ce que l'autorisation soit
acceptable.
• Pour les instructions de réglage, reportez-vous à
Réglage du rabatteur central sur une plateforme à
couteau double – Doigts de lamier pointus, page
• Pour les spécifications de l'autorisation, voir
du rabatteur central sur une plateforme à couteau
double – Doigts de lamier pointus, page
13. Serrez les écrous (B) à 85 Nm (63 pi-lbf).
Vérification du rabatteur central sur une plateforme à couteau double – Doigts de lamier pointus
Le rabatteur de doigts de lamier central pointu empêche les sections de couteaux centraux de la barre de coupe de se
soulever des doigts tout en permettant aux couteaux de glisser. Inspectez le rabatteur central pour vérifier qu'il y a un
écartement suffisant entre le rabatteur et la section centrale du couteau.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
262568
MAINTENANCE ET ENTRETIEN

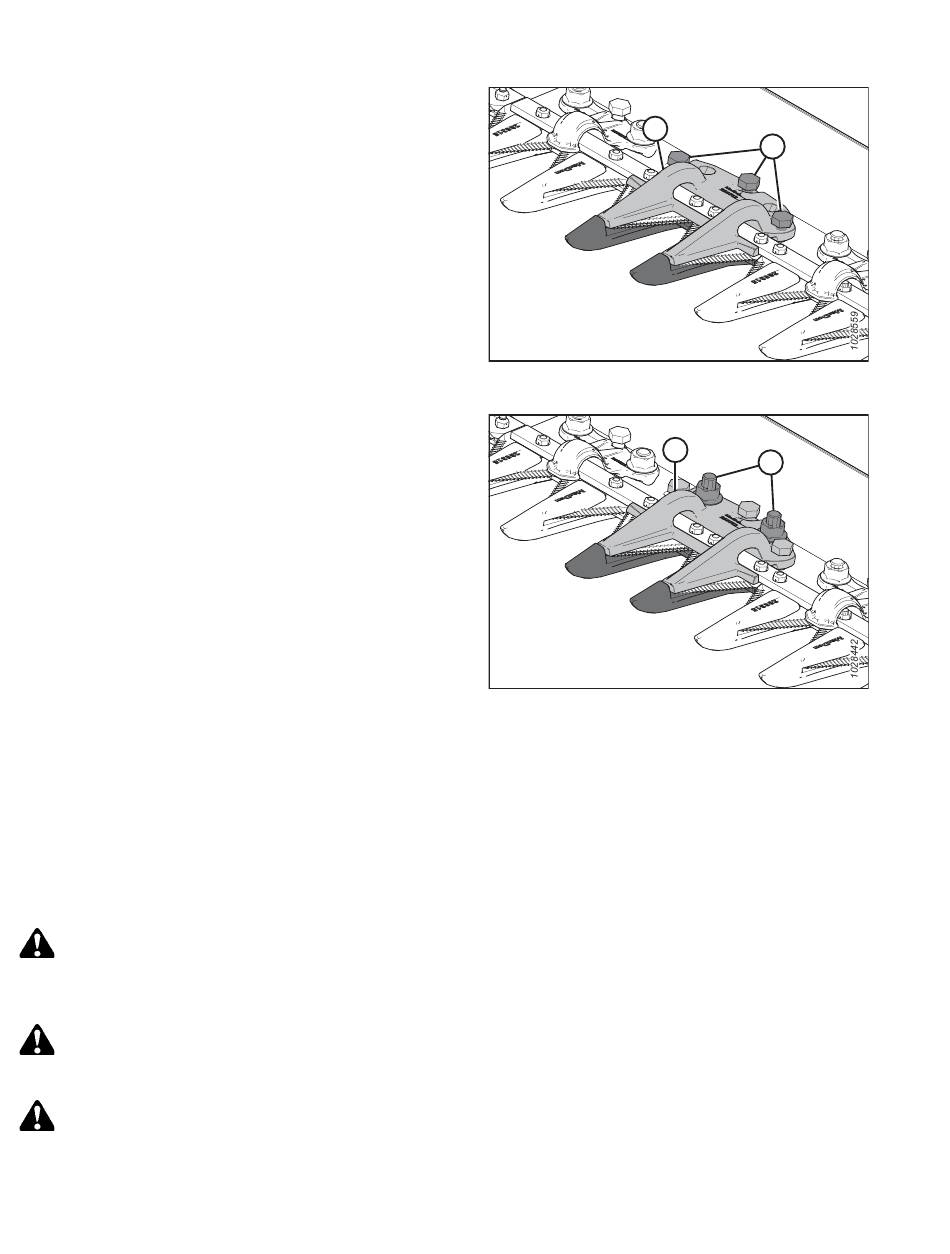

Figure 5.50: Doigt de couteau central pointus
253.
Figure 5.51: Doigt de couteau central pointus
Vérification
252.
252
B
A
A
B
