8. Utilisez l'écran de l'andaineuse ou un voltmètre (si vous
mesurez le capteur manuellement) pour mesurer la plage
de tension. Si vous utilisez un voltmètre, vérifiez la tension
du capteur (A) entre la goupille 2 (masse) et la goupille 3
(signal). La plage doit être de 3,9 à 4,3 V.
9. Coupez le moteur et retirez la clé du contact.
10. Si un réglage est nécessaire, desserrez la quincaillerie (A) et
faites tourner le capteur (B) jusqu'à ce que la tension soit
dans la plage correcte.
11. Une fois le réglage du capteur terminé, serrez la
quincaillerie à 2,1 Nm (1,5 pi-lbf / 18,6 po-lbf).
12. Vérifiez que le boulon (A) tourne librement. Ne serrez PAS
trop le boulon.
3.7.12 Angle des doigts du rabatteur
L'« angle des doigts du rabatteur » se rapporte à la position des doigts du rabatteur par rapport à la barre de coupe. Vous
pouvez le modifier en changeant la position avant-arrière du rabatteur et le réglage de la came du rabatteur. Vous avez
262568
OPÉRATION

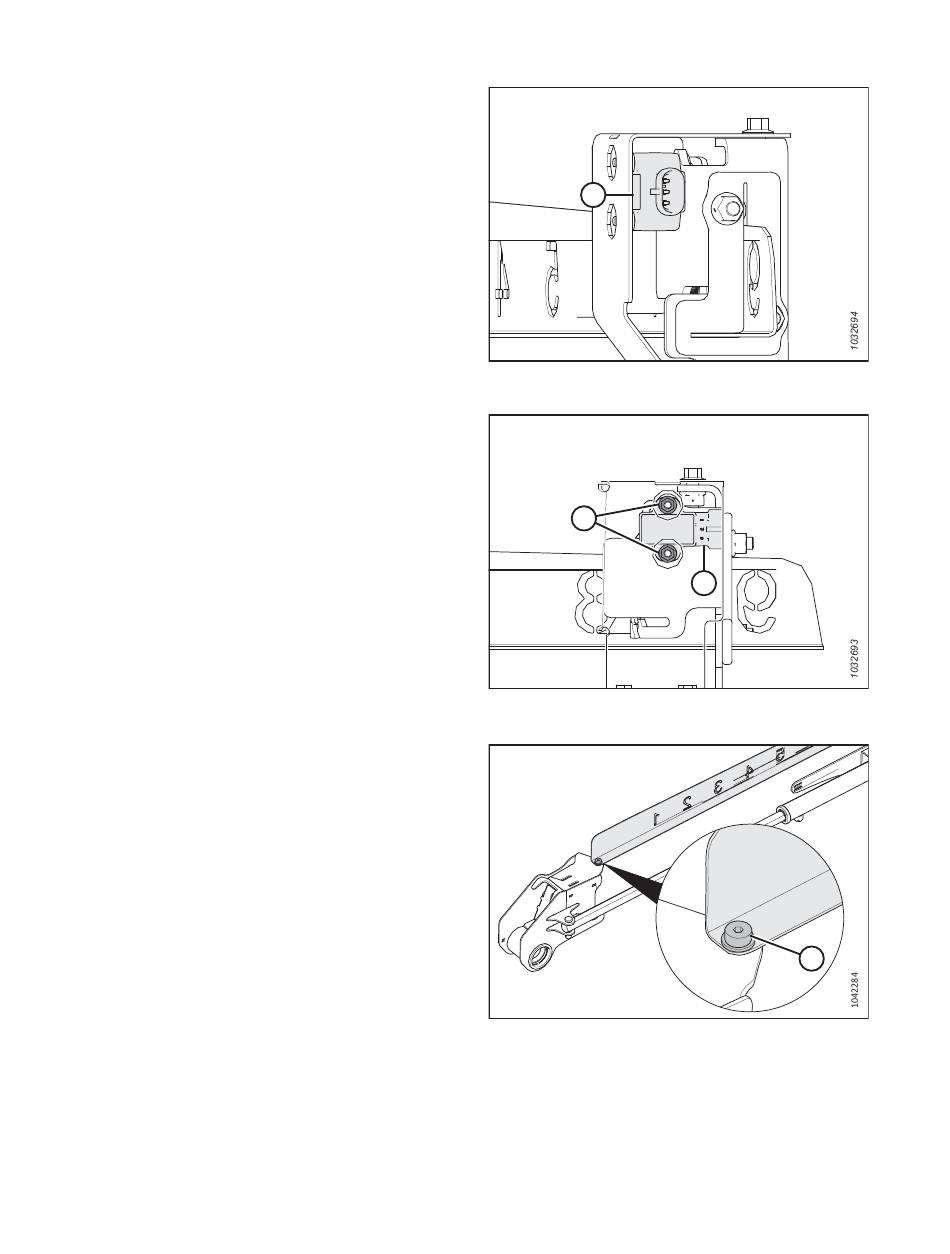

Figure 3.60: Capteur avant-arrière
A
Figure 3.61: Capteur avant-arrière
Figure 3.62: Boulon de l'indicateur
