Câblage

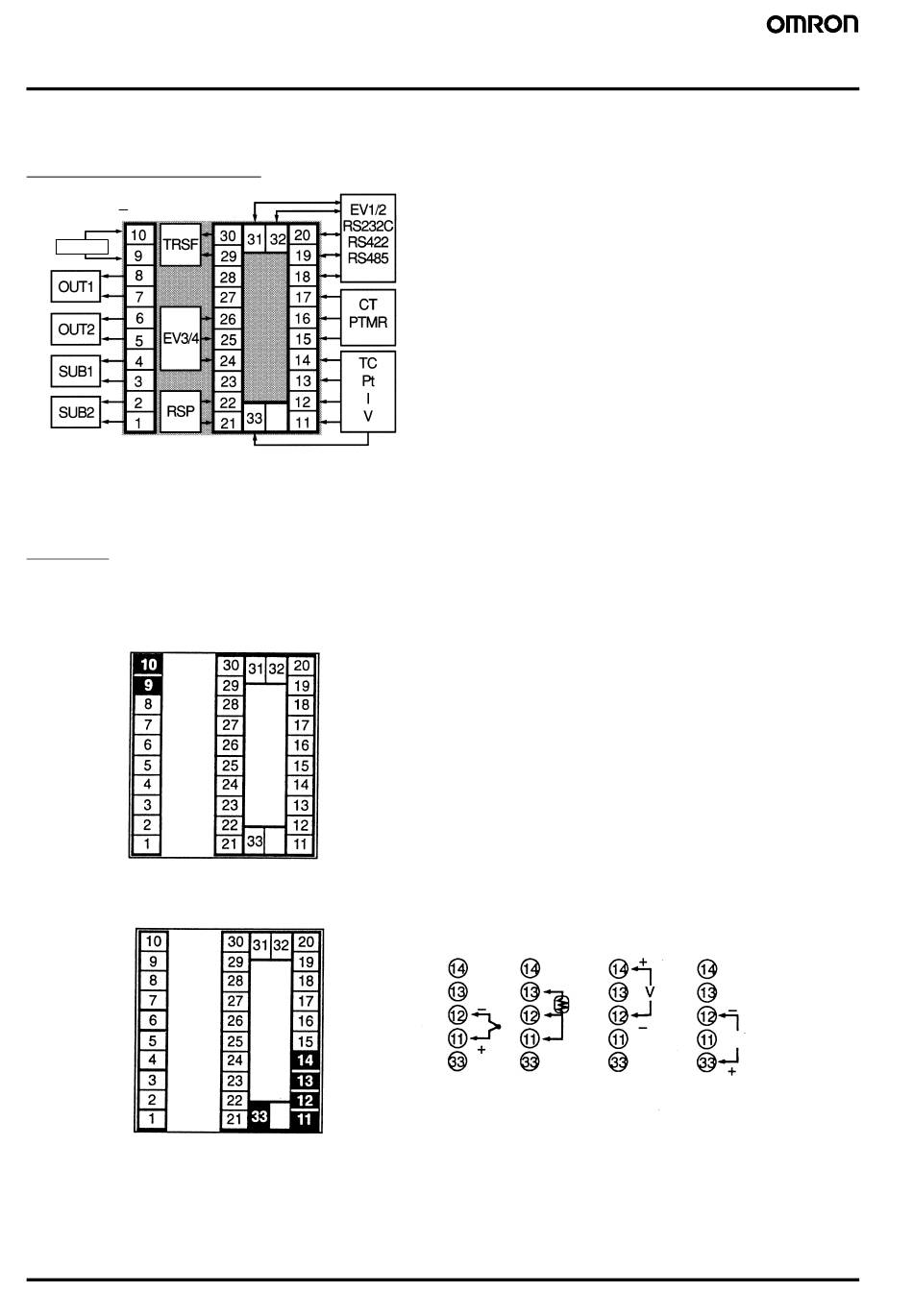

■ Bornes de câblage pour E5AK
Disposition des bornes
100 à 240 V~
c.a. (24 V~
c.a./c.c)
SOURCE
TRSF :
EV1 à 4 : entrée d'événement
PTMR :
RSP :
Câblage
Dans les schémas de câblage suivants, le côté gauche des numéros de borne indique l'intérieur du régulateur.
Alimentation
Appliquez 100 à 240 Vc.a. ou 24 Vc.a./Vc.c. aux bornes 9 et 10, suivant les caractéristiques techniques.
Entrée capteur
Connectez l'entrée de capteur aux bornes 11 à 14 et 33, en procédant comme suit, en fonction du type d'entrée.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
I-96
Régulateur numérique
sortie de transfert
potentiomètre
entrée point de consigne distant
E5AK/E5EK
Thermocouple Thermomètre
à résistance
platine
mA
Entrée
Entrée
de tension
de courant
