1. Préface
Le présent Manuel de réparation
fournit une description détaillée de
tous les travaux de remise en état
typiques pour ces tronçonneuses.
Pour les réparations, utiliser aussi
les Listes des pièces illustrées.
Leurs illustrations montrent en
partie le positionnement des
différents composants et des
ensembles, en indiquant leur ordre
de montage.
Pour la recherche des références
des pièces nécessaires, il faut
toujours utiliser la dernière édition
de la Liste des pièces respective.
Une panne de la machine peut avoir
plusieurs causes. Pour la recherche
des pannes, pour tous les groupes
fonctionnels, consultez le « Tableau
des pannes possibles » et le
« Système de formation SAV
STIHL ».
Il convient de consulter les
« Informations techniques » ; elles
renseignent sur les modifications
techniques apportées après
l'impression du présent Manuel de
réparation. Ces Informations
Techniques font office de
complément à la Liste des pièces et
au Manuel de réparation, jusqu'à
leur nouvelle édition.
MS 440, MS 440 C
Les outils spéciaux mentionnés
dans le texte sont énumérés au
chapitre « Outils spéciaux » du
présent Manuel. À l'aide de la
référence de pièce, les outils
peuvent être retrouvés dans le
Manuel « Outils STIHL ».
Ce manuel renferme tous les outils
livrables par STIHL.
Pour faciliter l'utilisation et la
compréhension du présent Manuel,
on emploie dans le texte et dans les
illustrations des symboles
graphiques avec la signification
suivante :
Dans le texte :
: = Opération à exécuter suivant
les indications de l'illustration
figurant au-dessus du texte.
– = Opération à exécuter mais qui
n'est pas expliquée par
l'illustration qui se trouve
au-dessus du texte.
+ = Situation valable à partir du
No de machine indiqué
* = Situation valable jusqu'au
No de machine indiqué
Dans les illustrations :
A Flèche d'indication
(plus courte)
a Flèche de mouvement
(plus longue)
b 4.2 = Renvoi à un autre
chapitre, dans ce cas
au chapitre 4.2.
Les Manuels de réparation et les
Informations Techniques doivent
être mis à la disposition des
personnes chargées de l'exécution
des réparations. Il est interdit de les
transmettre à des tiers.

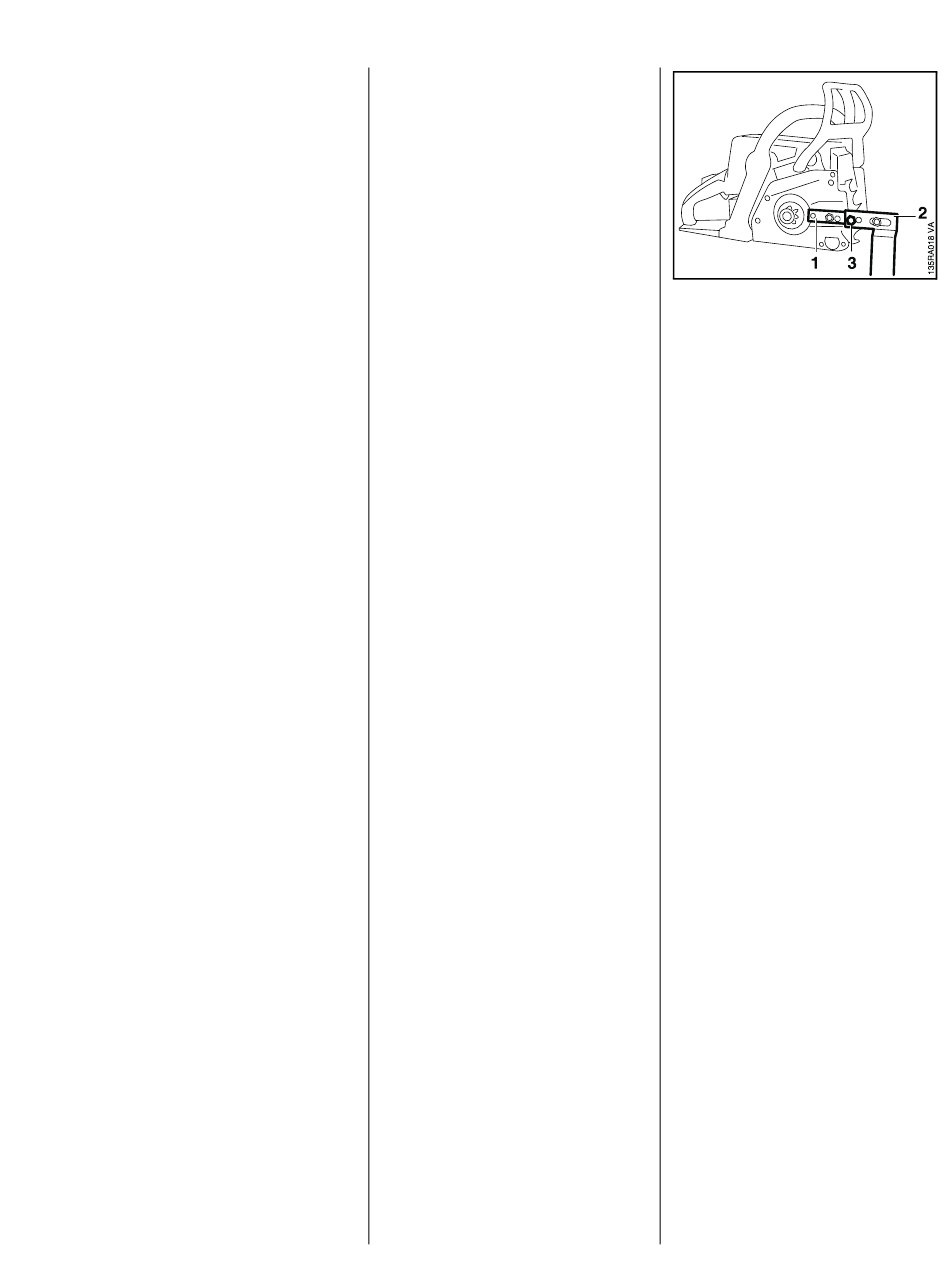

Le réparateur peut travailler plus
facilement s'il fixe la tronçonneuse
avec la barre de fixation (1)
5910 890 2000 sur le chevalet de
montage (2) 5910 890 3100 de telle
sorte qu'une vis de la barre de
fixation se prenne dans le trou
extérieur de Ø 10 mm (3) du
chevalet de montage.
Pour le travail par le bas (p. ex. pour
le démontage de la poignée
tubulaire), fixer la tronçonneuse en
la faisant basculer de 180 degrés,
de telle sorte qu'une vis de la barre
de fixation se prenne dans le trou
intérieur de Ø 10 mm (1) du
chevalet de montage.
Tirer alors le protège-main jusque
contre la poignée tubulaire.
Utiliser les pièces de rechange
d'origine STIHL.
Elles sont reconnaissables à la
référence de pièce STIHL, à la
marque STIH)
et à la marque d'identification
des pièces de rechange (
Les pièces de petite taille ne
portent parfois que cette marque
d'identification.
