Stihl MS 462 C-M R Notice D'emploi
  1. Manuels
  2. Marques
  3. Stihl Manuels
  4. Tronçonneuses
  5. MS 462 C-M
  6. Notice d'emploi
Stihl MS 462 C-M R Notice D'emploi

Stihl MS 462 C-M R Notice D'emploi

Masquer les pouces Voir aussi pour MS 462 C-M R:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
MS 462 C-M R
2 - 28
2 - 28
2 - 28
Handleiding
28 - 58
28 - 58
28 - 58
Notice d'emploi
58 - 85
58 - 85
58 - 85
Gebrauchsanleitung

Publicité

loading

Manuels Connexes pour Stihl MS 462 C-M R

Sommaire des Matières pour Stihl MS 462 C-M R

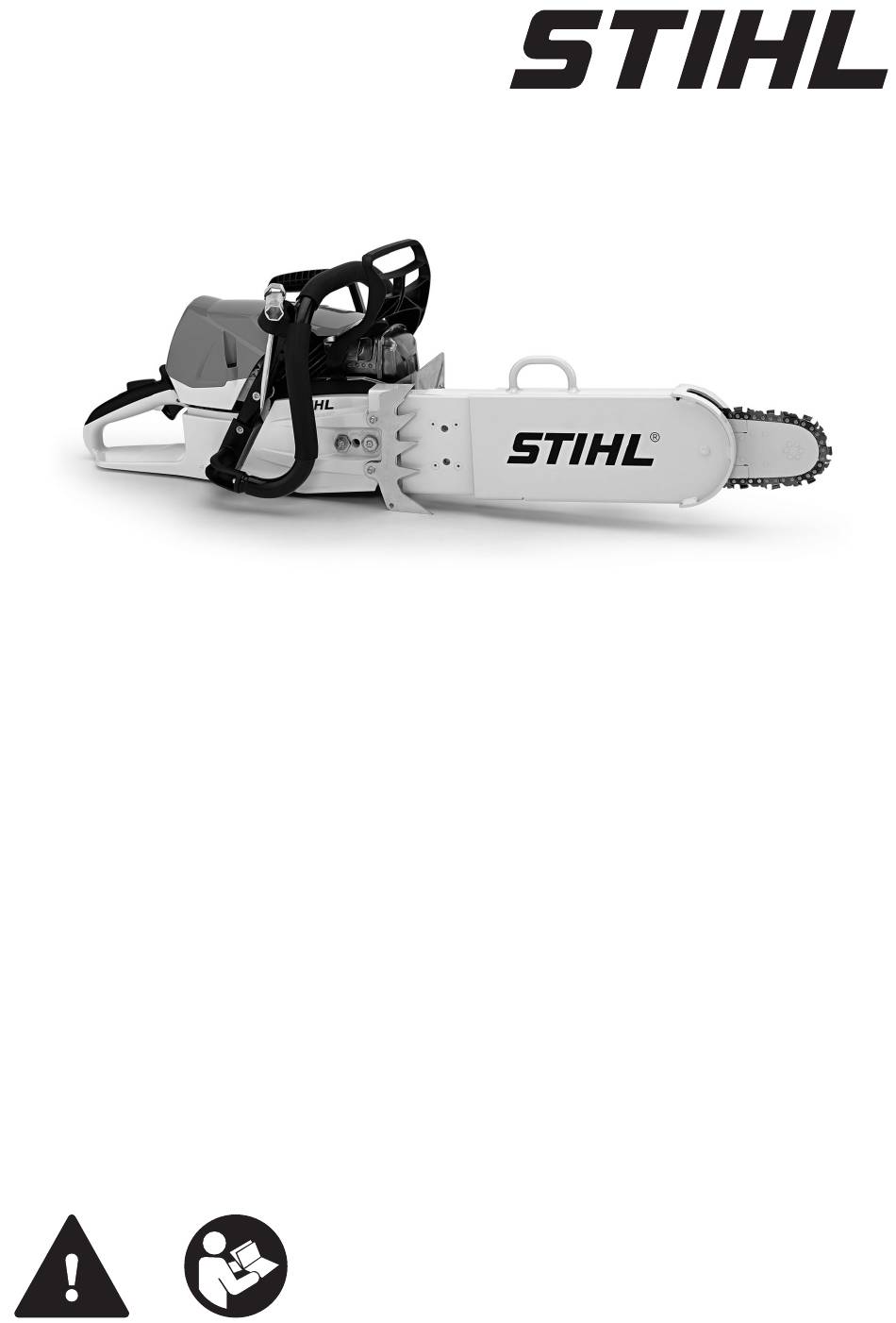

  • Page 1 MS 462 C-M R 2 - 28 2 - 28 2 - 28 Handleiding 28 - 58 28 - 58 28 - 58 Notice d’emploi 58 - 85 58 - 85 58 - 85 Gebrauchsanleitung...
  • Page 2 EU-conformiteitsverklaring......28 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoef‐ ten van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
  • Page 3 3 Overzicht Nederlands Overzicht 8 Kettingtandwiel Het kettingtandwiel drijft de zaagketting aan. Kettingzaag 9 Kettingtandwieldeksel Het kettingtandwieldeksel dekt het ketting‐ tandwiel af en bevestigt het zaagblad op de kettingzaag. 10 Moeren De moeren bevestigen het kettingtandwiel‐ deksel op de kettingzaag. 11 Kam De kam ligt tijdens de werkzaamheden met de kettingzaag tegen het hout.
  • Page 4 Gebruik conform de voorschrif‐ Dit pictogram duidt de brandstoftank aan. De kettingzaag STIHL MS 462 C-M R dient voor Dit pictogram duidt de olietank voor zaag‐ het zagen bij reddingswerkzaamheden. Met kettingolie aan. behulp van de kettingzaag MS 462 C‑M R kun‐...
  • Page 5 ■ Hiertoe ongeschikte kleding kan blijven haken ► Indien er onduidelijkheden bestaan: contact aan voorwerpen en in de kettingzaag. Gebrui‐ opnemen met een STIHL dealer. kers zonder geschikte kleding kunnen ernstig ■ Het ontstekingssysteem van de kettingzaag letsel oplopen.
  • Page 6 ■ Als de gebruiker ongeschikte schoenen – De zaagketting is correct gespannen. draagt, kan hij uitglijden. Als de gebruiker in – Alleen origineel STIHL toebehoren voor deze contact komt met de ronddraaiende zaagket‐ kettingzaag is gemonteerd. ting, kan deze snijwonden oplopen. De gebrui‐...
  • Page 7 ► Zaagketting correct aanscherpen/slijpen. nen schadelijk zijn voor het milieu. ► Indien er onduidelijkheden bestaan: contact ► De brandstof, benzine en tweetaktmotorolie opnemen met een STIHL dealer. niet morsen. Brandstof en tanken ► De brandstof, benzine en tweetaktmotorolie volgens voorschrift en milieuvriendelijk WAARSCHUWING afvoeren.
  • Page 8 Als er op hoogte moet schade ontstaan. worden gewerkt: een hefbordes of een vei‐ ► De werkzaamheden beëindigen en contact lige steiger gebruiken. opnemen met een STIHL dealer. ► Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen. 0458-787-7621-B...
  • Page 9 4 Veiligheidsinstructies Nederlands ■ Tijdens de werkzaamheden kunnen trillingen contact met een hard voorwerp en wordt snel door de kettingzaag worden gevormd. afgeremd. ► Handschoenen dragen. – De ronddraaiende zaagketting is bij de zaag‐ ► Werkpauzes inlassen. bladneus ingeklemd. ► Als er tekenen van een slechte doorbloe‐ De kettingrem kan een terugslag niet voorko‐...
  • Page 10 Nederlands 4 Veiligheidsinstructies 4.9.2 In het hout trekken ► De kettingzaag met beide handen vasthou‐ den. ► Zo werken als in deze handleiding staat beschreven. ► Het zaagblad recht in de zaagsnede gelei‐ den. ► Met vol gas zagen. 4.10 Vervoeren WAARSCHUWING ■...
  • Page 11 ■ Als de kettingzaag door de gebruiker zelf voerd: de kettingzaag niet gebruiken en con‐ wordt onderhouden of gerepareerd kan het tact opnemen met een STIHL dealer. gebeuren dat componenten niet meer correct Motorzaag completeren functioneren en de veiligheidsinrichtingen zijn uitgeschakeld.
  • Page 12 Nederlands 6 Motorzaag completeren ► Moeren (1) zo ver linksom draaien tot het ket‐ ► Spanbout (3) zo ver rechtsom draaien tot de tingtandwieldeksel (2) kan worden weggeno‐ zaagketting tegen het zaagblad ligt. Hierbij de men. aandrijfschakels van de zaagketting in de ►...
  • Page 13 6 Motorzaag completeren Nederlands ► Geleider (3) van het zaagblad trekken. Zaagketting spannen Tijdens de werkzaamheden kan de zaagketting losser of strakker gaan staan. De zaagketting‐ spanning wijzigt. Tijdens de werkzaamheden moet de zaagkettingspanning regelmatig worden gecontroleerd en moet deze zo nodig worden nagespannen.
  • Page 14 ► Opnieuw proberen de olietank te sluiten. ► Als de olietank nog steeds niet kan worden gesloten: niet met de kettingzaag werken en contact opnemen met een STIHL dealer. ► De beugel van de olietankdop opklappen. De kettingzaag verkeert niet in de veilige ►...
  • Page 15 Als brandstof zelf wordt gemengd mag alleen de brandstof uit en kan overdruk in de brand‐ een STIHL tweetaktmotorolie of een andere stoftank ontstaan. Als de brandstoftankdop hoogwaardige motorolie van de klasse JASO FB,...
  • Page 16 STIHL dealer. ► Brandstof doormengen. De kettingzaag bevindt zich niet in de veilige ► Brandstof die langer dan 30 dagen werd staat.
  • Page 17 LET OP ■ Als met ingeschakelde kettingrem gas wordt gegeven, kan de kettingrem worden bescha‐ ► Inloopsporen op het kettingtandwiel controle‐ digd. ren met behulp van een STIHL kaliber. ► Voor het zagen de kettingrem lossen. ► Kettingrem lossen. 0458-787-7621-B...
  • Page 18 STIHL dealer. ► De groefdiepte van het zaagblad meten met ► Met een STIHL vijlkaliber controleren of de behulp van het meetkaliber van het STIHL vij‐ aanscherphoek van de zaagtanden van 30° is lkaliber.
  • Page 19 Als bij temperaturen boven de +10 °C wordt kettingzaag niet gebruiken en contact opne‐ gewerkt, moet de zomerstand worden ingesteld. men met een STIHL dealer. De kettingsme‐ ► Motor afzetten en kettingrem inschakelen. ring is defect. 11 Met de motorzaag werken 11.1...
  • Page 20 ► Als de motor weer afslaat: ► Kettingrem inschakelen. ► Kettingzaag niet gebruiken en contact opne‐ men met een STIHL dealer. De kettingzaag is defect. ► Zodra het motortoerental hoorbaar en merk‐ baar terugvalt: (C): de gashendel loslaten.
  • Page 21 11 Met de motorzaag werken Nederlands ► Snelspanner (1) opklappen. Als de oliepompstelschroef (1) in stand E (Ema‐ ► Schuif (2) in de richting van de motor of zaag‐ tic) staat, is de olieopbrengst optimaal ingesteld bladneus schuiven tot de gewenste zaag‐ voor de meeste toepassingen.
  • Page 22 ► Brandstoftank aftappen. ► Aan het einde van de zaagsnede het gewicht ► Brandstoftank sluiten. van de kettingzaag opvangen. ► Brandstoftank door een STIHL dealer laten reinigen. 12 Na de werkzaamheden ► De motor starten, kettingrem inschakelen en de motor zo lang stationair laten draaien tot 12.1...
  • Page 23 15 minuten spoelen met veel water en een arts raadplegen. ► De buiten- en binnenzijde van het luchtfil‐ ter (3) inspuiten met STIHL speciaal reini‐ gingsmiddel of een reinigingsmiddel met een pH‑waarde hoger dan 12. ► STIHL speciaal reinigingsmiddel of reinigings‐...
  • Page 24 ► Als de bougie is gecorrodeerd: bougie vervan‐ STIHL zaagbladrichter verwijderen. gen. ► Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dea‐ ler. 16.3 Zaagketting slijpen Het vraagt veel oefening zaagkettingen correct aan te scherpen/slijpen.
  • Page 25 De kettingrem is ► Kettingrem lossen. niet op gang als gas ingeschakeld. wordt gegeven. De zaagketting staat ► Zaagketting correct spannen. te strak. Het neustandwiel van ► Het neustandwiel van het zaagblad met STIHL harso‐ het zaagblad is plosmiddel reinigen. geblokkeerd. 0458-787-7621-B...
  • Page 26 2800 ± 50 1/min explosies veroorzaken. Personen kunnen – Vrijgegeven bougies: NGK CMR6H van STIHL zwaar letsel oplopen of worden gedood en er – Elektrodeafstand van de bougie: 0,5 mm kan materiële schade ontstaan.
  • Page 27 Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden weergegeven. beoordeeld en STIHL kan ook niet borg staan 19.6 Uitlaatgasemissiewaarde voor het gebruik ervan. De in de EU-typegoedkeuringsprocedure geme‐...
  • Page 28 ANDREAS STIHL AG & Co. KG développement durable et d'une gestion respon‐ sable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environne‐ ment, pendant toute sa longue durée de vie.
