Notice d'emploi

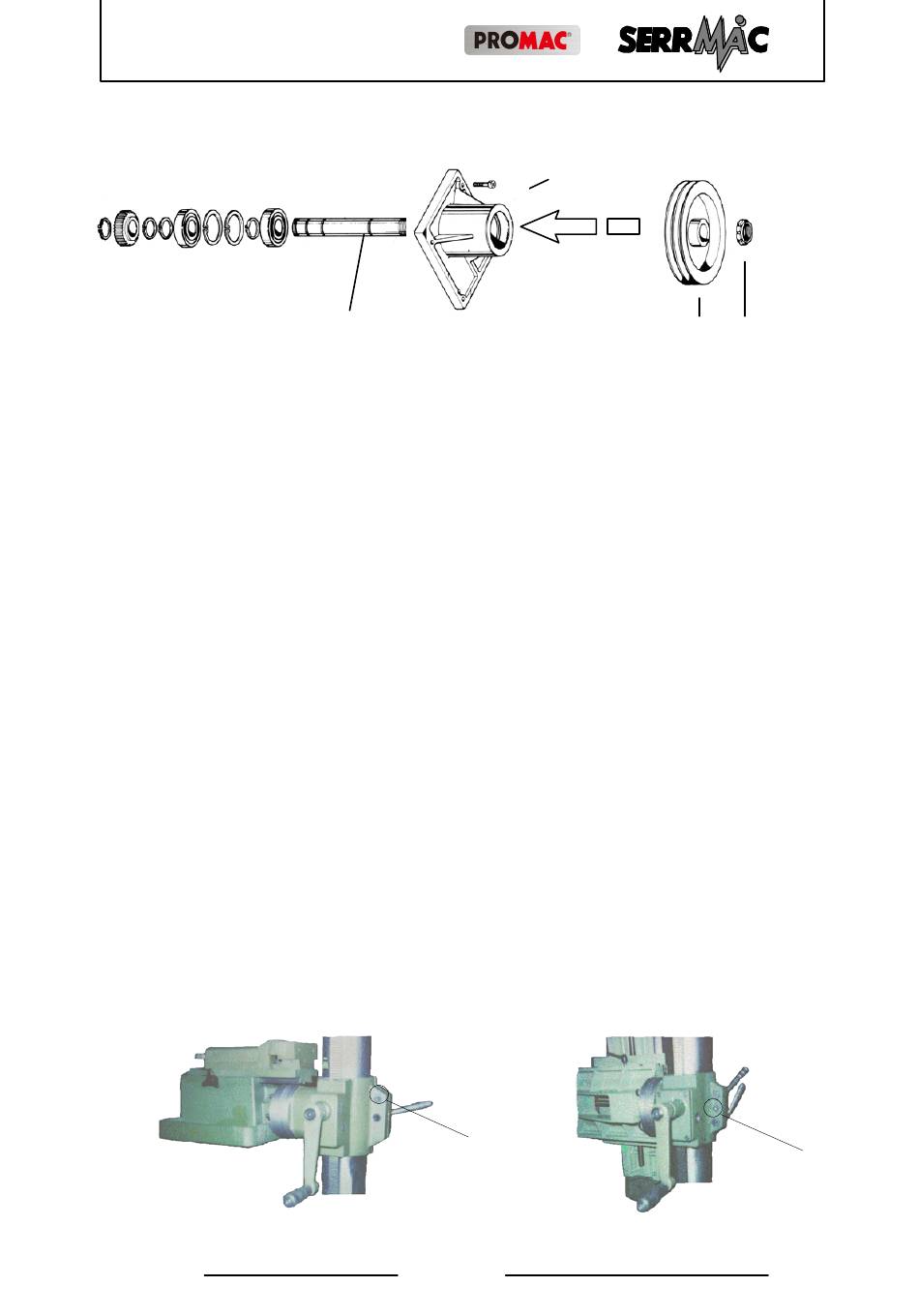

Figure 32
Remplacement roulements du porte- -poulie.
Sans démonter le groupe broche---manchon :
1) Démonter le groupe support poulie---broche de la tête en dévissant les vis
A (Figure 32),
2) desserrer la bague B de la poulie C,
3) enlever la poulie C du porte---poulie D et la clavette,
4) à l'aide d'un marteau en caoutchouc, taper sur le porte---poulie sur le
dessus (flèche) jusqu'à ce que le groupe roulements sorte
Pour trouver le type de roulements, voir la figure des pièces correspon-
dante. (Voir Chap. 9. )
Version avec variateur harnais et boîte de vitesse
Pour effectuer le remplacement des roulements du groupe à engrenages,
il faut d'abord le démonter de son logement. Pour les autres opérations, il
est conseillé de consulter le service après---vente SERRMAC.
(Voir point 1.1.2.).
8.4.8.
REGLAGE PLATEAU
Si le mouvement vertical du groupe tables pour les modèles à colonne
ronde, apparaît irrégulier ou avec un jeu excessif, régler l'accouplement
entre colonne et plateau à l'aide de la vis G (Figure 33).
Figure 33
Réglages plateau
Rev. 10- - 2013
R 32 - R 40
D
Page 57
A
G
C
B
G
