Notice d'emploi
Pour effectuer ces opérations, il faut arrêter la machine et couper
l'alimentation électrique.
But : Le montage du protecteur permet d'adapter la protection de la broche
aux dispositions de la Directive des Machines concernant la sécurité comme
prescrit par la Norme EN 12717 (2003). La norme indique les
caractéristiques technique de sécurité requises et les mesures à adopter sur
les perceuses fixes. On protège surtout l'outil en mouvement sur le front de
l'opérateur et sur les côtés.
Opérations :

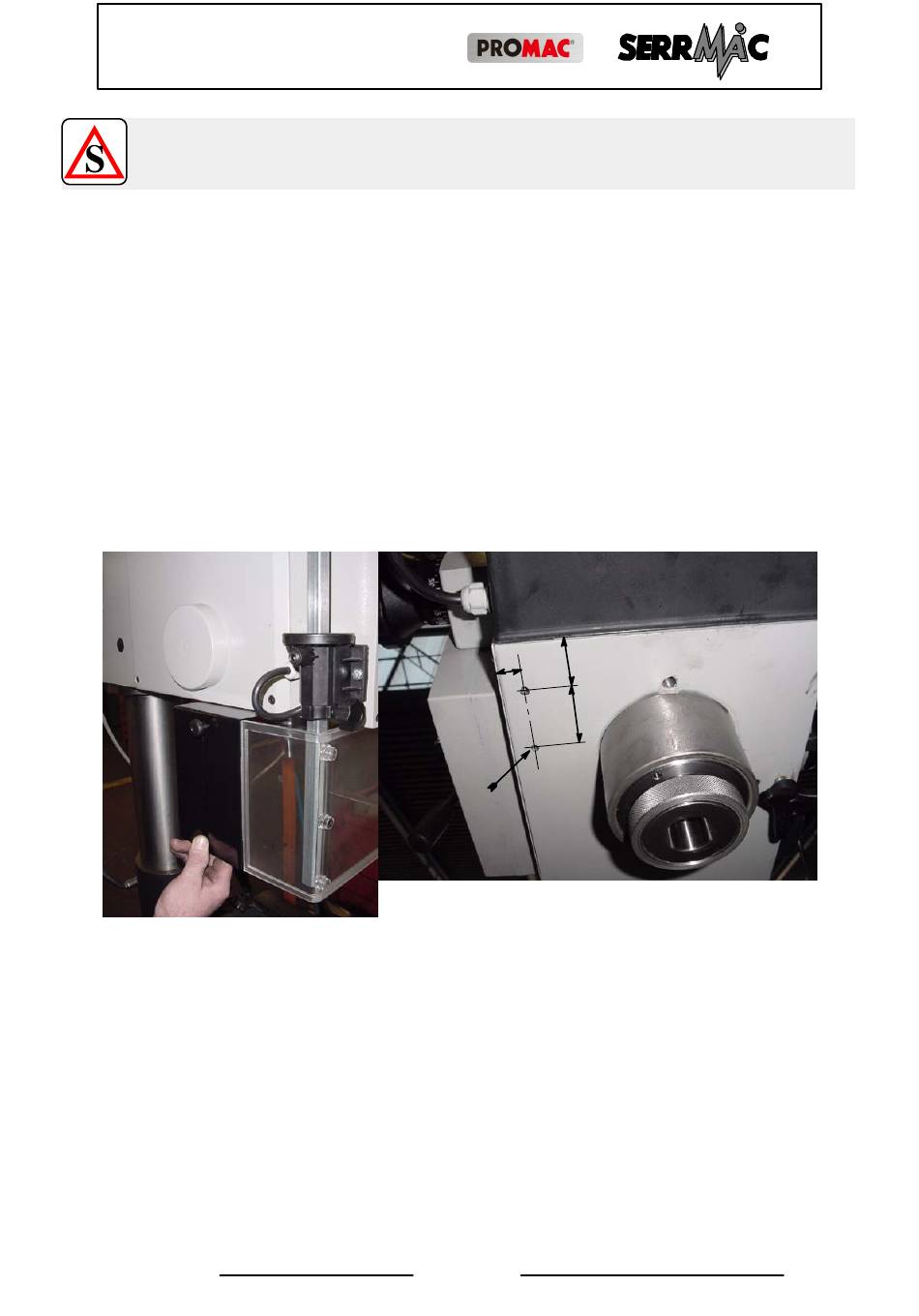

S positionner la protection sur le côté gauche de la perceuse avec l'écran en
polycarbonate positionné tout en haut, comme sur figure 1 A.
Figure 5 Protection
Figura 1 A
S tracer les deux trous M6 de 15 mm de profondeur à hauteur des fentes
présentes sur le protecteur ou comme sur dessin (Figure 5 B)
S bloquer le protecteur avec les vis.
Rev. 10- - 2013
R 32 - R 40
Page 22
20
35
50
M6 n2
Figura 1 B
