Faire descendre la broche 1 (Figure 11 a), tourner le tambour gradué F,
dans le sens inverse des aiguilles , puis la bloquer à l'aide de la vis 3 Enlever
le foret à l'aide d'un chasse---foret (Figure 11 b).

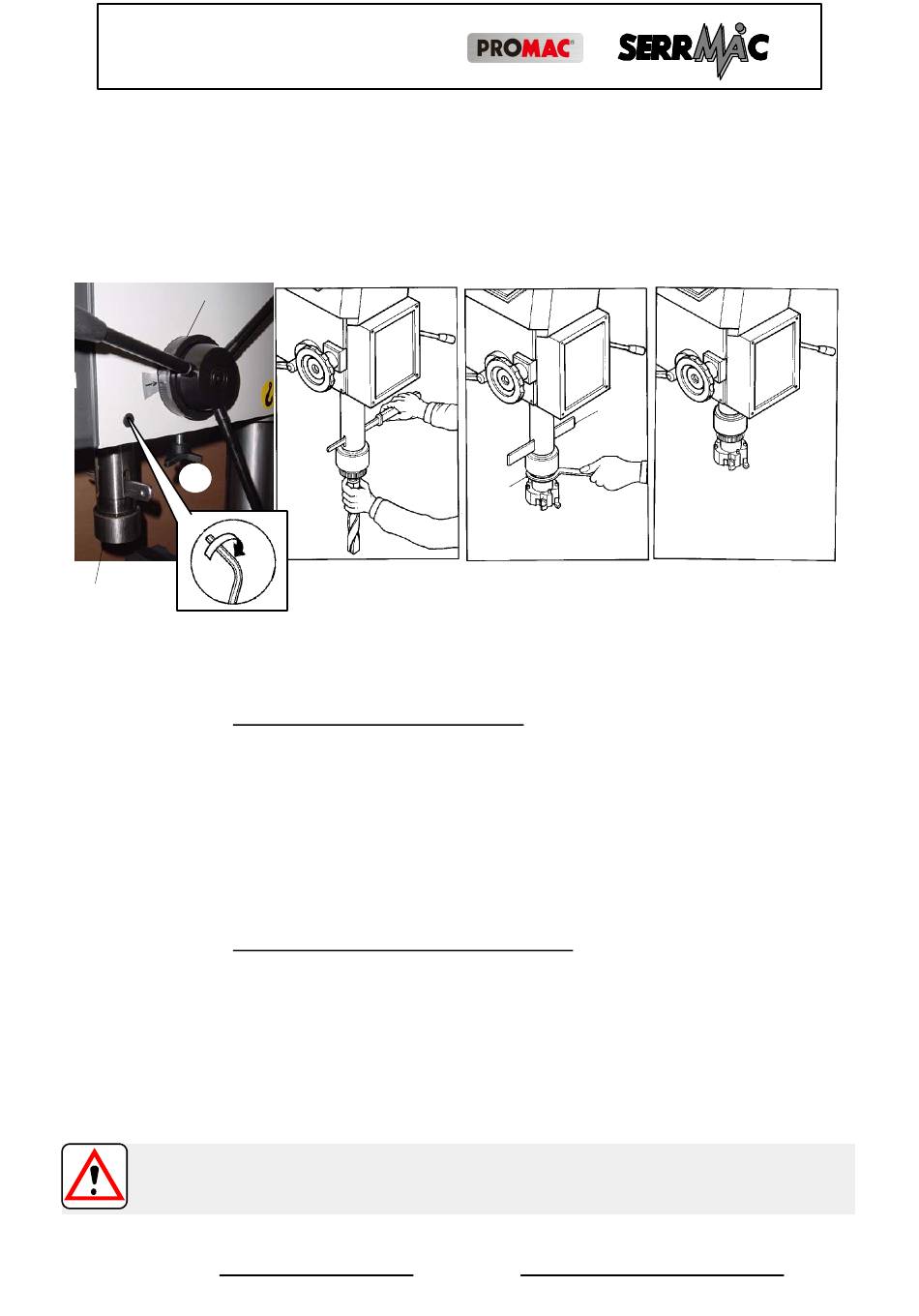

Figure 11 Blocage outil.
2
4
3
- - a - -
1
a1
6.4.2.

EN FRAISAGE (SEULEMENT POUR R 40 TC).

Pour fixer le porte---fraise à la broche, arrêter la machine et enlever la bague
de protection 5.
Faire descendre la broche puis la bloquer à l'aide de la vis 4 (Figure 11 a1).
Après avoir installé la fraise sur le porte---fraise, l'introduire dans le cône de
la broche (Figure 11 c).
Bloquer la broche à l'aide de l'arrêt 6, visser à fond la bague 5 du cône à
l'aide de la clé à vis. Retirer l'arrêt 6 (Figure 11 d).
Pour démonter le porte---fraise de la broche, faire descendre la broche puis
la bloquer à l'aide de la vis 4 (Figure 11 a).
Dévisser la bague 5 du cône porte---fraise de 3 tours, puis avec un chasse---
cônes que vous enfilez dans la rainure de la broche (Figure 11 c), enlever le
porte---fraise du cône.
Tenir le porte---fraise pour éviter qu'il ne tombe et dévisser complètement la
bague 5.
En fraisage, nous vous conseillons de toujours bloquer la broche, pour en aug-
menter la rigidité, à l'aide de la vis 4 (Figure 11 a1).
Rev. 10- - 2013
R 32 - R 40
- - b - -
Page 34
6
5
- - c - -
- - d - -
