Notice d'emploi
A partir de ces dessins, il est possible de voir :
S la position du détail,
S son emploi,
S son code d'identification,
Ces dessins facilitent la demande éventuelle de pièces détachées de même
que les opérations de démontage---montage des parties pour l'entretien et le
réglage.
8.4.
Démontage et remontage des pièces.
8.4.1.
REMPLACEMENT DU RESSORT DU CABESTAN DE
DESCENTE BROCHE.
MACHINE AVEC DESCENTE MANUELLE.
Procéder comme suit :
A --- Enlever le tableau de commande avant en desserrant les vis 1
(Figure 24).
B --- Dégager le guide de la broche en dévissant la vis 2 (en---dessous) et en
sortant le groupe 3 de son logement.

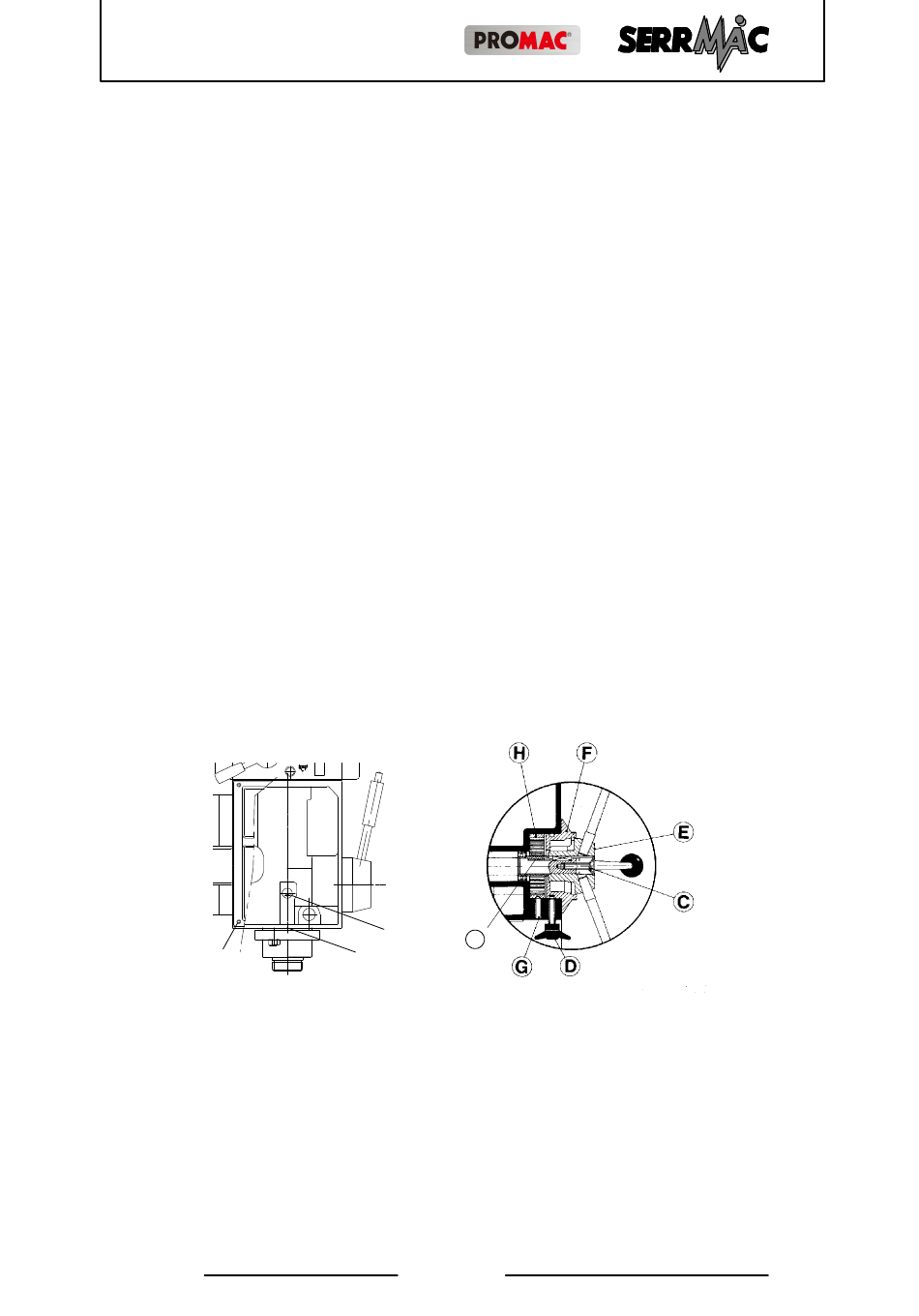

Figure 24 Remplacement du ressort de cabestan de descente broche.
1
C --- Tourner le cabestan de la descente manuelle, en mettant une main sous la
broche jusqu'à ce que celle---ci sorte complètement de la tête.
D --- Relâcher lentement le cabestan pour sortir complètement le ressort.
E --- Enlever :
1) la vis C et le volant D,
2) le groupe cabestan, en s'aidant si cela est nécessaire, d'un marteau en
Rev. 10- - 2013
R 32 - R 40
3
2
Page 49
I
