Notice d'emploi
Travailler toujours avec la machine en 1ère Vitesse, pour éviter, pendant les
inversions de mouvement, un effort de torsion excessif de l'axe moteur de la
broche.

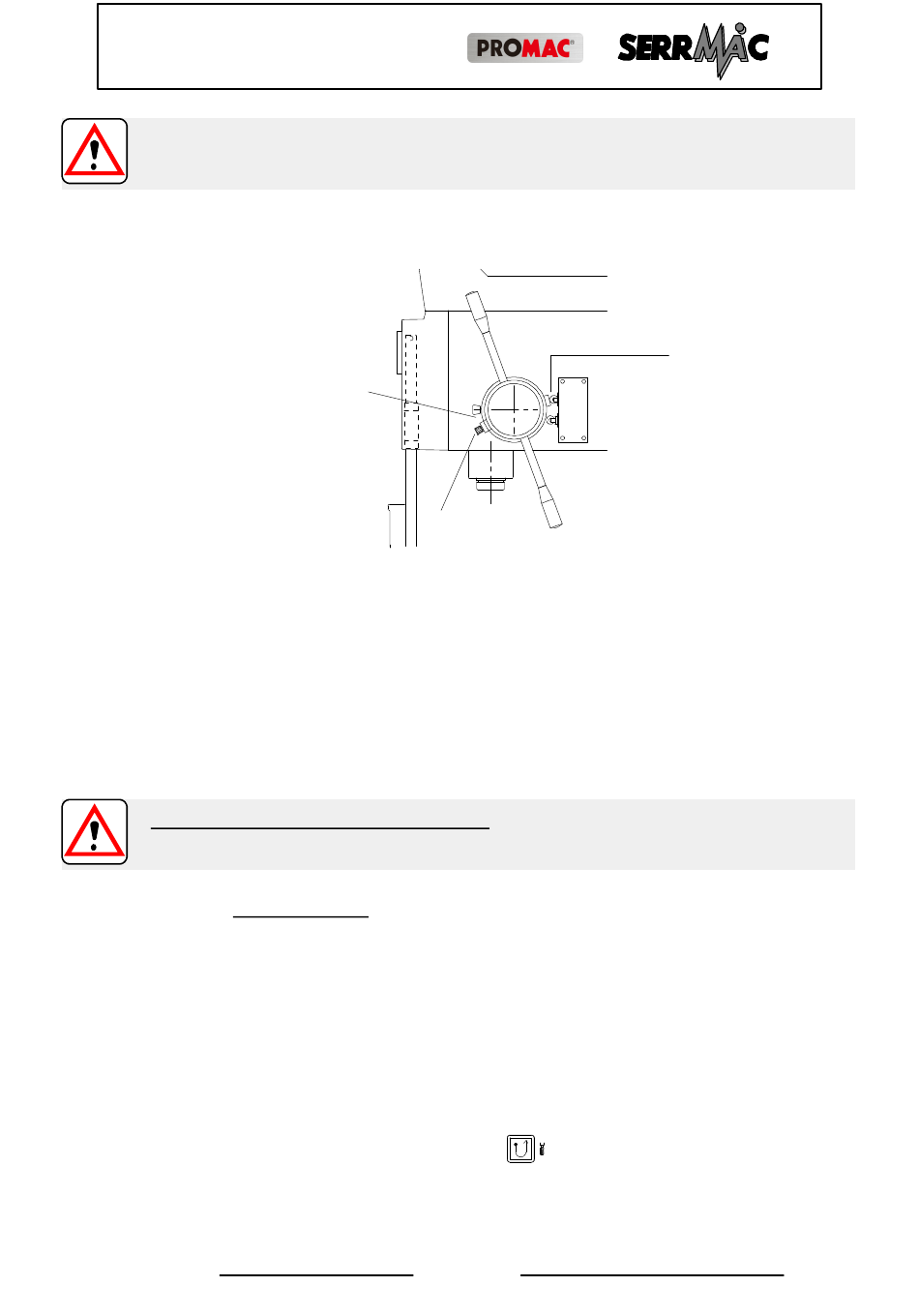

Figure 20 Réglage came de fin de course par téléinverseur .
Se référer à la Figure 20.
La came pos. A commande l'inversion de la broche et sa remontée.
La came pos. B commande l'arrêt de la broche en fin de remontée.
Régler la came A, en dévissant la vis C, pour modifier la course de travail du
taraud.
Resserrer la vis C.
Il ne faut jamais changer la position, réglée par le constructeur, de
la came B (Figure 20).
Mode opératoire.
Choisir la fonction taraudage à l'aide du sélecteur placé sur le tableau de
commande, mettre en marche la broche et la faire descendre manuelle-
ment avec les leviers jusqu'à ce que le taraud touche le trou, afin d'effec-
tuer le taraudage.
Selon la profondeur programmée précédemment, grâce à la came C, on
aura l'inversion de la broche et sa remontée puis l'arrêt de la machine lor-
sque l'unité est rentrée.
A l'aide de la touche d'inversion
quel moment, la rotation dans le sens inverse des aiguilles d'une montre
et le retour du fourreau de broche.
Rev. 10- - 2013
R 32 - R 40
A
C
Page 44
[/ces002]
B
on met en marche, à n'importe
