Notice d'emploi

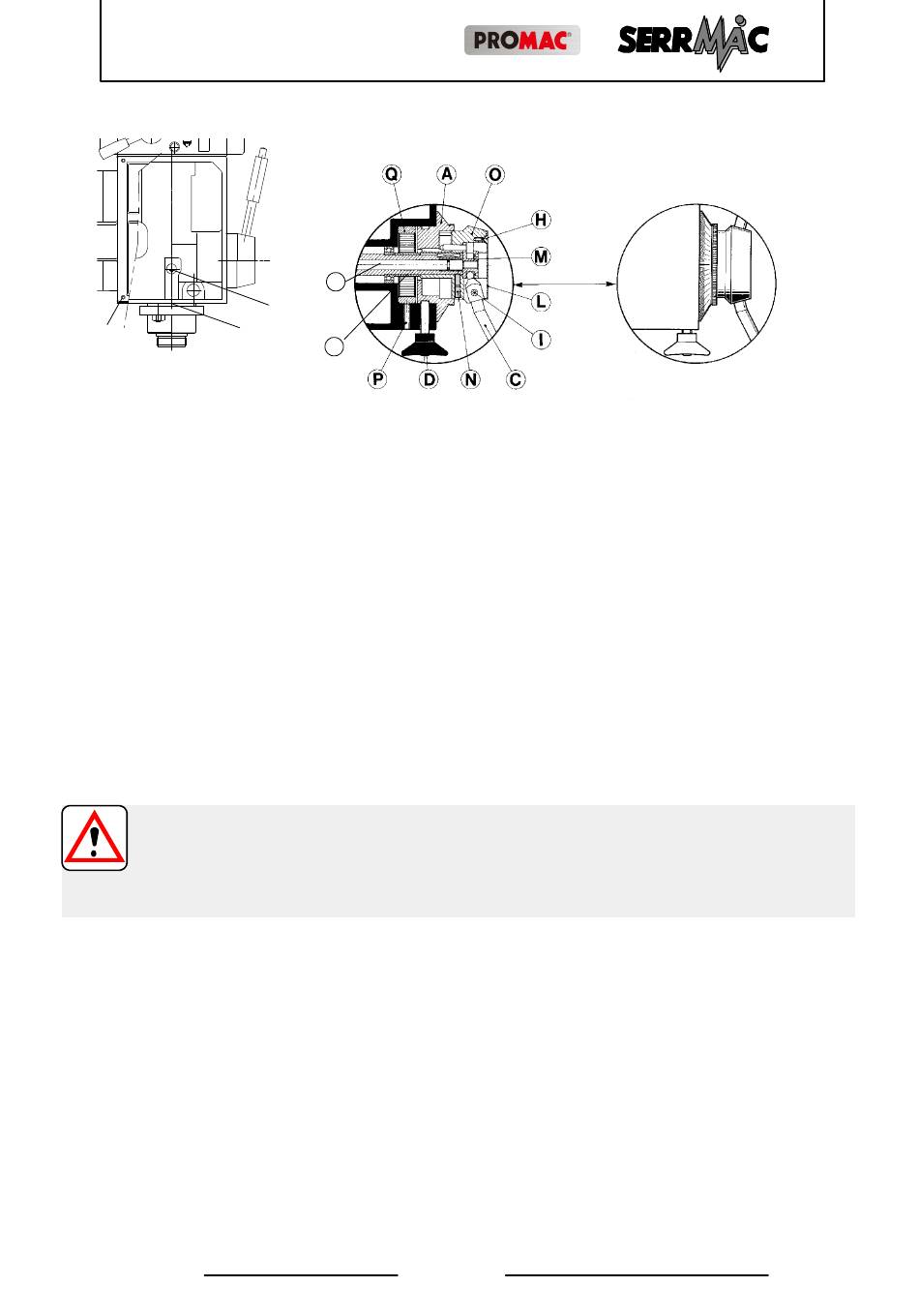

Figure 25
Remplacement du ressort du cabestan de descente broche.
2
1
C --- T ourner lentement le cabestan de la descente manuelle en mettant une main
sous la broche jusqu'à ce que celle---ci sorte complètement de la tête.
D --- Relâcher lentement le cabestan pour faire détendre complètement le ressort.
E --- Enlever (Figure 25) :
1) les 3 vis H et le couvercle L,
2) la vis M10 avec son ressort et sa sphère situés dans l'ogive O,
3) les deux vis N et dévisser le support du téton M,
4) le groupe leviers avec ogive, en s'aidant si cela est nécessaire,
5) le volant D et la vis P,
6) le tambour gradué A et la bague coupée R,
ATTENTION !
Ne pas déplacer l'axe du cabestan X vers l'intérieur du groupe (Figure 25)
parce que cela peut entraîner la chute des sphères de fixation dans la boîte de
la descente automatique.
7) enlever le porte---ressort Q contenant le ressort à spirale.
Si l'opération apparaît difficile, fileter les deux trous se trouvant sur le
bord du porte---ressort et, à l'aide d'un extracteur, enlever le porte---res-
sort avec le ressort.
F --- Après avoir introduit un nouveau porte---ressort avec son ressort, répéter
les opérations décrites ci---dessus dans l'ordre inverse.
8.4.2.
REMPLACEMENT BOITE DE VITESSE DE LA DESCENTE AUTOMATI-
QUE DE LA BROCHE.
Rev. 10- - 2013
R 32 - R 40
X
3
R
d'un marteau en caoutchouc,
en la prenant avec une pince,
Page 51
