Page 1: Table Des Matières

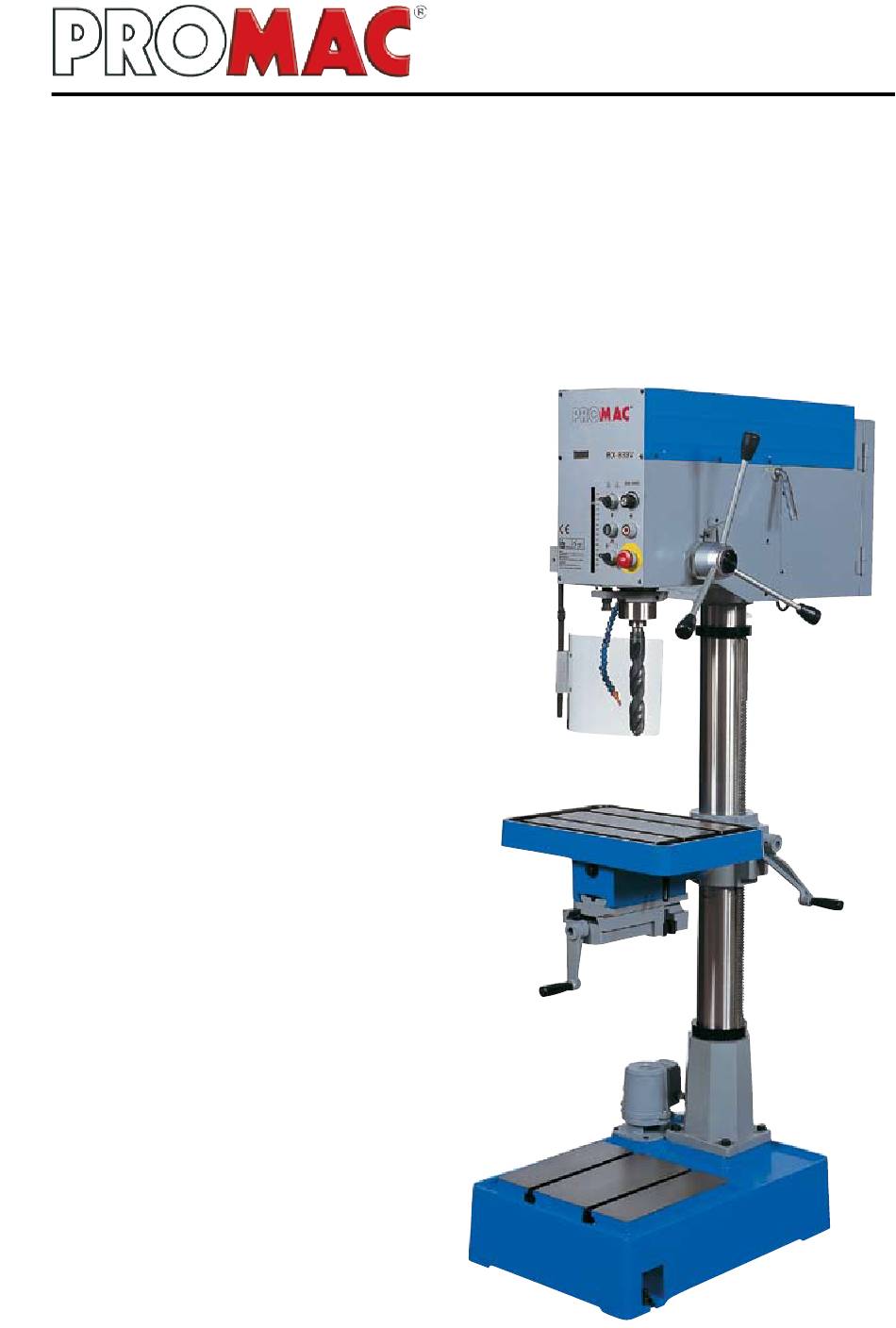

BD291f / 2009.03 www.promac.fr BX-833 Perceuse sur colonne Notice d'utilisation Sommaire Déclaration CE de conformité 3- 4 Consignes de sécurité Caractéristiques techniques, descriptif de la machine Schéma électrique, liste des pièces de l'installation électrique Principaux éléments de commande Installation de la machine Mise en service Réglage des vitesses Maintenance 11-13 Pièces de rechange Bon de garantie... -
Page 2: Déclaration Ce De Conformité
AE 205521201 du 08.06.2000 AN 5003 4354 0001 du 17.11.2003 TOOLTEK LTD. déclare que la machine sous-mentionnée: BX-833 est, sous condition qu’elle soit utilisée et maintenue selon les instructions du manuel d’instruction joint, conforme aux préscription sur la santé et la sécurité des personnes, selon les directives sur la sécurité... -
Page 3: Consignes Generales De Securite
De Securite BX-833 remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d'accidents potentiels. En cas de non-respect des mesures de prudence normales, les risques d'accidents sont inéluctables pour les utilisateurs. La machine n'a été conçue qu'aux seules fins indiquées. Nous voulons vous faire bien comprendre que la machine ne peut fonctionner ni après avoir été modifiée, ni selon une méthode pour laquelle elle n'a pas été conçue. - Page 4 Branchements électriques au secteur Le modèle BX-833 est livré avec un câble de branchement sur secteur de 400 V / 50 Hz. Les branchements ainsi que les modifications du branchement au secteur doivent être effectués par un spé- cialiste conformément à la norme EN 60204-1, § 5.3.
-
Page 5: Caractéristiques Techniques

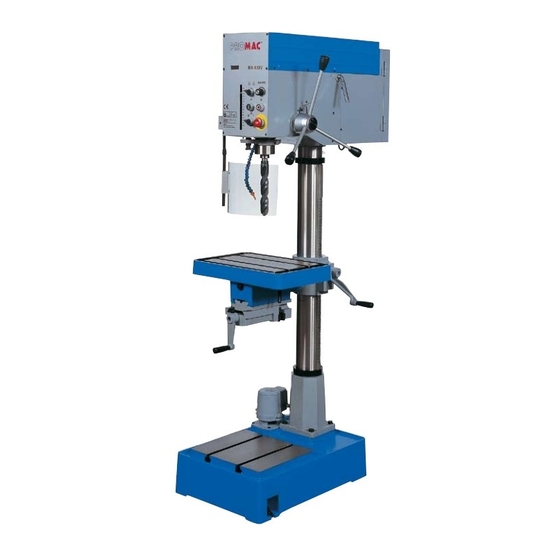

BX-833 modèle ..............BX-833 Capacité de perçage dans l'acier (mm) ........32 Tension du moteur (V) ...............400 Puissance du moteur (kW) ............1.5 Nombre de vitesses ..............18 Vitesses de rotation (t/mn) ....115 - 2500 (2 vitesses moteur) Course de broche (mm) ............140 Cône de broche (CM) ..............3 Diamètre de la broche (mm) ............62 Diamètre de la colonne (mm) ............102 Dimensions de la table (mm) ...........310 x 470 Largeur de la rainure en T (mm) ..........14 Encombrement (maximum - h x l x p, en mm)..1790 x 510 x 940 Poids (kg) ..................290 DeScriPtif De la macHiNe Avec la perceuse BX-833, on dispose d'une machine universelle permettant d'effectuer de multiples opéra-... -
Page 6: Schéma Électrique
ScHema electrique BX-833 Le schéma électrique en 400 V/50/3 contient les indications nécessaires au branchement correct de votre machine au secteur. Si le branchement au secteur (fiche mâle) est modifié, ce dernier devra être effectué par un professionnel. Liste des pièces du circuit électrique Abréviation Fonction Caractéristiques tech, Qté Remarques Moteur 1,5KW 400V/3ph Moteur de pompe... -
Page 7: Principaux Éléments De Commande
PriNciPauX elemeNtS De commaNDe BX-833 Interrupteur Interrupteur percage/taraudage petite - grande vitesse Interrupteur Départ Interrupteur Arrêt Interrupteur Pompe Arrêt coup de poing Capot courroie Levier tension Leviers descente de broche Protecteur mandrin asservi Table étau réversible Manivelle de réglage de la table Base avec système lubrification... -
Page 8: Installation De La Machine
De la macHiNe BX-833 Les conditions préalables minimales à l'installation de la machine sont les suivantes : la tension de secteur et la fréquence doivent être conformes aux caractéristiques du moteur de la machine, température ambiante comprise entre -10°C et +50°C, humidité relative de l'air ne dépassant pas 90%. aNcrage De la macHiNe La machine doit être installée sur un support en ciment à une distance d'au moins 800 mm du mur et ancrée dans le sol au moyen de vis . Veiller à ce que l'ensemble soit de niveau. moNtage De la macHiNe 1. Fixer solidement la table de travail sur la colonne. 2. Installer la machine dans un emplacement à température homogène. Veiller à ce que sur l'emplacement d'installation, la machine ne soit pas exposée au rayonnement solaire. Sinon, il y a risque de déformation et de perte de précision. 3. Vérifier que le moteur tourne en sens horaire avant de procéder au branchement définitif au secteur. -
Page 9: Mise En Service
DeS viteSSeS En modifiant le positionnement des courroies, il est possible de régler la vitesse de rotation voulue. Pour chaque position des courroies la BX-833 possède 2 vitesses grâce à son moteur 2 vitesses. Procéder de la façon suivante : 1. Mettre la machine à l'arrêt. -
Page 10: Maintenance
BX-833 Vous trouverez ci-après les plus importantes interventions de maintenance que l'on peut classer selon leur fréquence en interventions quotidiennes, hebdomadaires, mensuelles et semestrielles. Le non-respect des tâches prescrites entraîne une usure prématurée et diminue les performances de la machine. opérations de maintenance quotidiennes - nettoyage d'ensemble de la machine en enlevant les copeaux. - rétablissement du niveau de réfrigérant et de lubrifiant (si la pompe à réfrigérant est installée). - Page 11 Du PieD BX-833 PM 833001 Fussplatte / Pied PM 833009 Kurbel / Manivelle 1-1 PM 320046 Schraube/Vis PM 820010 Schraube / Vis 1-2 PM 320032 Scheibe/Vis PM 833012 Schraube / Boulon 1-3 PM 918084 Pumpe/Pompe 12-1 PM 833012A Scheibe / Rondelle 1-4 PM 833001A Abdeckung/Couvercle PM 833015 Skala/Réglette 1-5 PM 833001B Schrauben/Vis PM 833016 Bolzen / Boulon 1-6 PM 833001C Behälter/Reservoir 16-1 PM 833016A...
- Page 12 De la tÊte BX-833...
-
Page 13: Pièces De Rechange
PieceS De recHaNge BX-833 PM-833021 Schraube/Vis PM-820072 Mutter / Ecrou PM-833022 Kopfgehäuse/ PM-930073 Motorpully / Poulie moteur Carcasse de la tête PM-820074 Schraube / Vis 22-1 PM-833022-1 Schraube/Vis Netzkabel / Câble 22-2 PM-833022-2 Abdeckung/Couvercle PM-833078 Elektronikbox / 22-3 PM-918092 Hahn/Robinet Boîtier électronique 22-4 PM-937202 Halter/Support 78-4 PM-820071B Halter / Support 22-5 PM-937201... -
Page 14: Bon De Garantie
BoN De garaNtie BX-833 garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: die- ses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l'article mentionné ci- dessous en garantie pendant une période de 12 mois à partir de la date d'achat. Cette garantie ne sera pas honorée si ce certificat dûment complété n'est pas renvoyé avec la machine en question pour toute réparation.
