Notice d'emploi

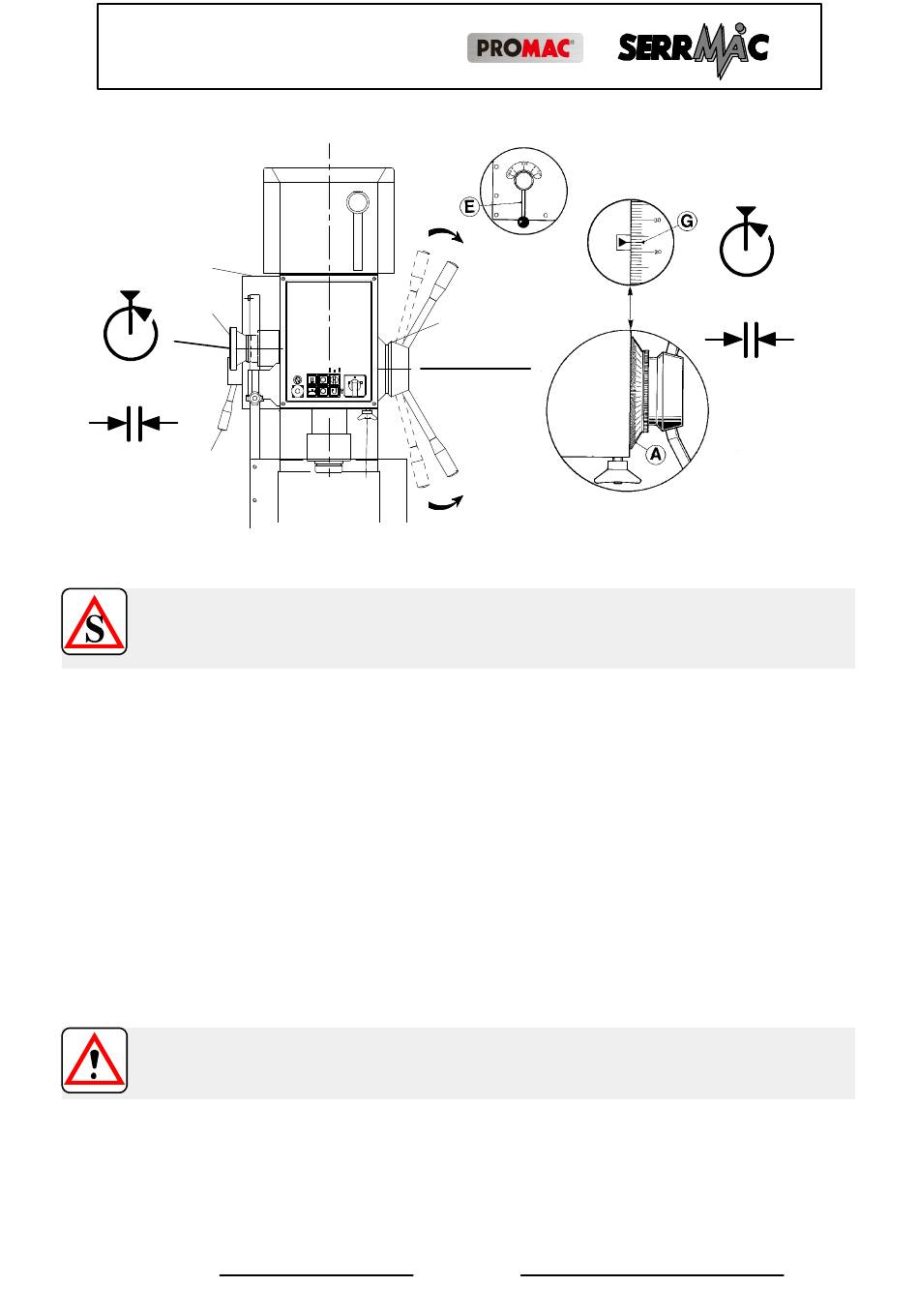

Figure 19 Descente automatique de la broche ( DA ).
B
F
mm = 3,7
mm = 0,1
E
Pour cette opération
AGIR LORSQUE LA MACHINE EST ARRETEE.
Positionner le levier E au point mort.
A l'aide du double levier sensitif C, on obtient la descente rapide; si on
déplace ce levier dans le sens indiqué par les flèches, on aura la descente
avec le volant F.
Pour obtenir l'arrêt de l'avance à la profondeur voulue :
Réglage de la profondeur de l'usinage.
D
(Manuel ou automatique).
1) Desserrer le volant D,
2) tourner le tambour A jusqu'à ce que la flèche G (zéro) coincide avec la
valeur établie,
ATTENTION!
Bloquer toujours lw tambour gradué A avec le volant D. (Figure 19)
Descente en automatique.
D
Enclenchement de l'une des trois avances : 0,05 --- 0,10 --- 0,20 mm/tour à
l'aide du levier E. (Figure 19)
Rev. 10- - 2013
R 32 - R 40
D
Page 42
C
A
C
mm = 107
mm = 1
