Notice d'emploi
3) Dégager la table B comme indiqué dans la Figure 35, hors du chariot C,
4) soulever la vis E avec son écrou F jusqu'à ce qu'elle sorte de son logement,
Pour trouver les parties à remplacer, consulter la liste des pièces corre-
spondante.
(Voir Chap. 9.)
Axe Y transversal.

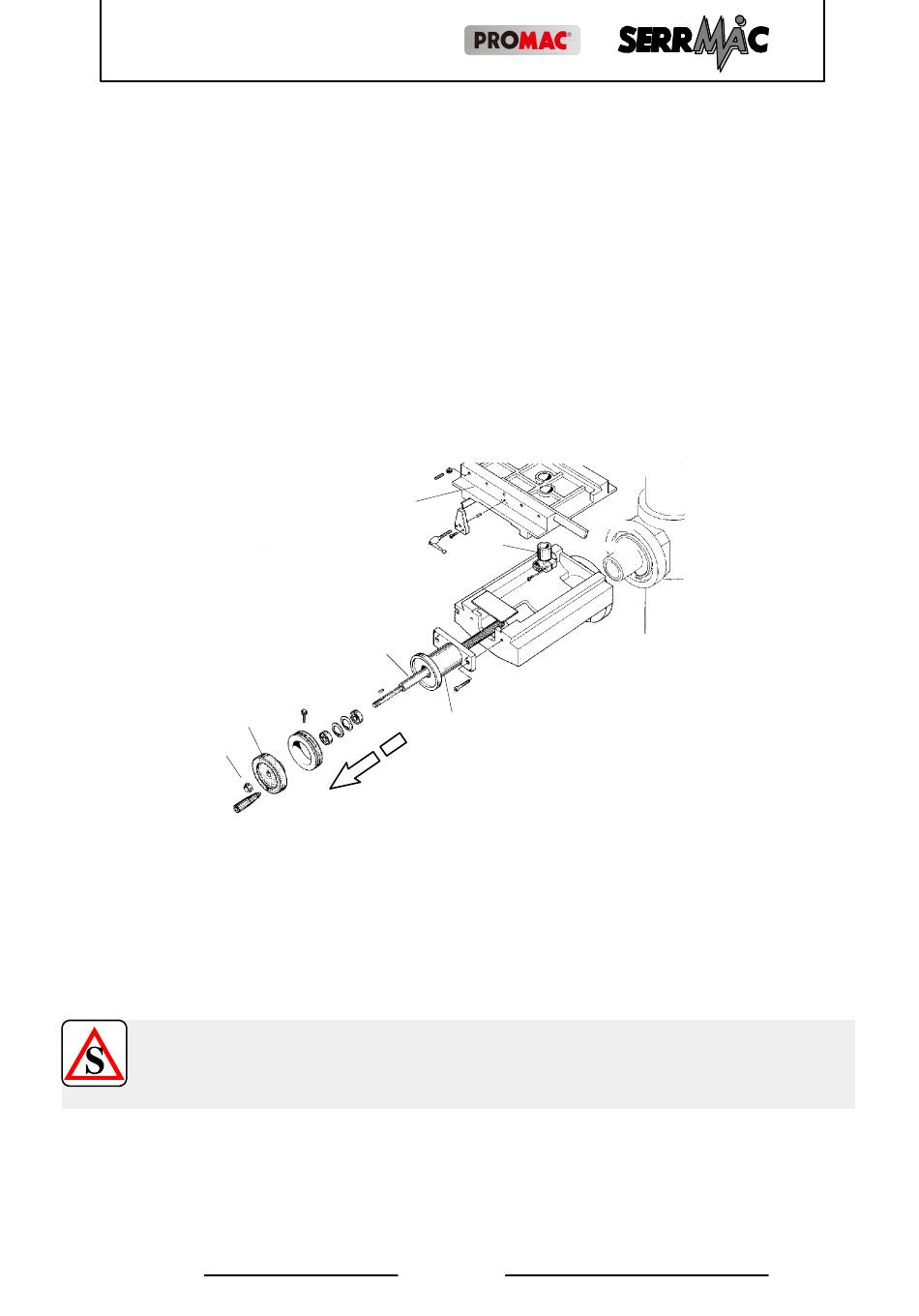

1) Dévisser la bague A (Figure 36) et enlever le volant B ,
2) Dégager le support C de la table
3) dévisser complètement la vis D de son écrou E,
Figure 36 Remplacement des vis- -écrous groupe transversal table.
B
A
4) enlever le groupe E du chariot F en se servant d'un extracteur.
Pour remplacer les composants, consulter le schéma des pièces correspon-
dante. (Voir Chap. 9.)
8.4.11. ECLAIRAGE TABLE, ENTRETIEN.
Pour cette opération
AGIR QUAND LA MACHINE EST ARRETEE. (Interrupteur général sur 0 et
cadenas.)
REMPLACEMENT FUSIBLE INTERIEUR.
Enlever le couvercle arrière de l'ampoule 4 (Figure 37)
en s'aidant d'un tournevis.
Rev. 10- - 2013
R 32 - R 40
en desserrant les vis de fixation,
F
D
Page 59
E
C
