Notice d'emploi
Positionner le commutateur de vitesse (Figure 12) sur la deuxième vitesse de
la broche, pour que l'opération suivante soit plus facile.
POUR ACTIONNER LE LEVIER " A " DE COMMANDE ET DE RÉGLAGE MANUEL DU
VARIATEUR, LA BROCHE DOIT TOURNER.
Utiliser le pommeau A (Figure 17), et le faire tourner dans le sens inverse des
aiguilles d'une montre.
Déplacer la position du levier B et rebloquer le pommeau A.
Choisir éventuellement la vitesse de travail adéquate à l'aide du commutateur
1---2 vitesse.

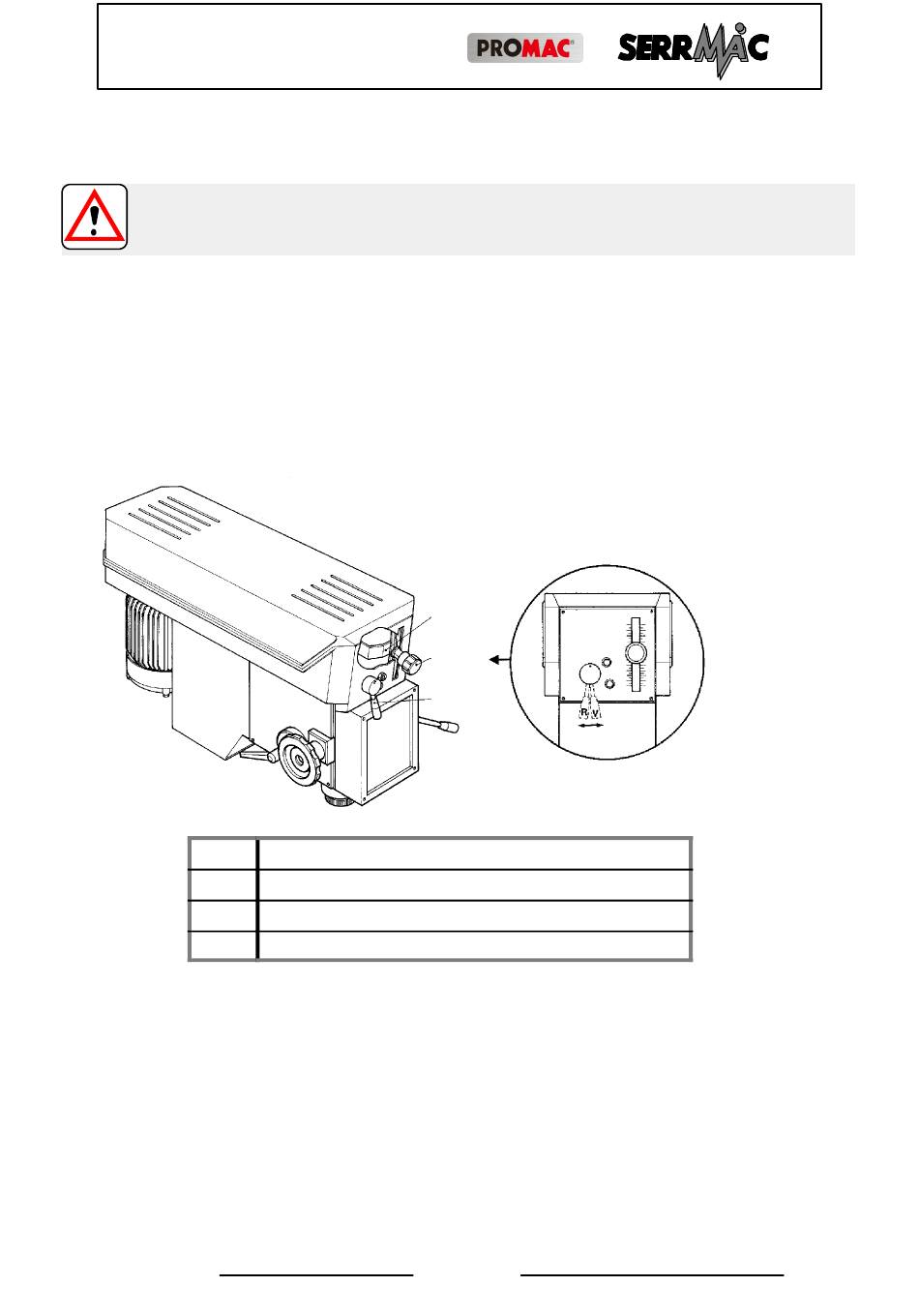

Figure 17 Commandes
Pos.
A
B
C
7.6.
Descente broche avec butée de profondeur. Axe Z.
7.6.1.
DESCENTE DE LA BROCHE EN MANUEL.
(
SUR MACHINE
Desserrer le volant D (Figure 18). Tourner le tambour gradué F, dans le
sens des aiguilles d'une montre jusqu'au zéro. Faire descendre les leviers
Rev. 10- - 2013
R 32 - R 40
B
A
C
Description de la Commande
Poignée levier variateur nombres de tours broche
Levier variateur nombres de tours broche
Levier de changement voléé/harnais
SANS
DESCENTE AUTOMATIQUE
Page 40
DA).
