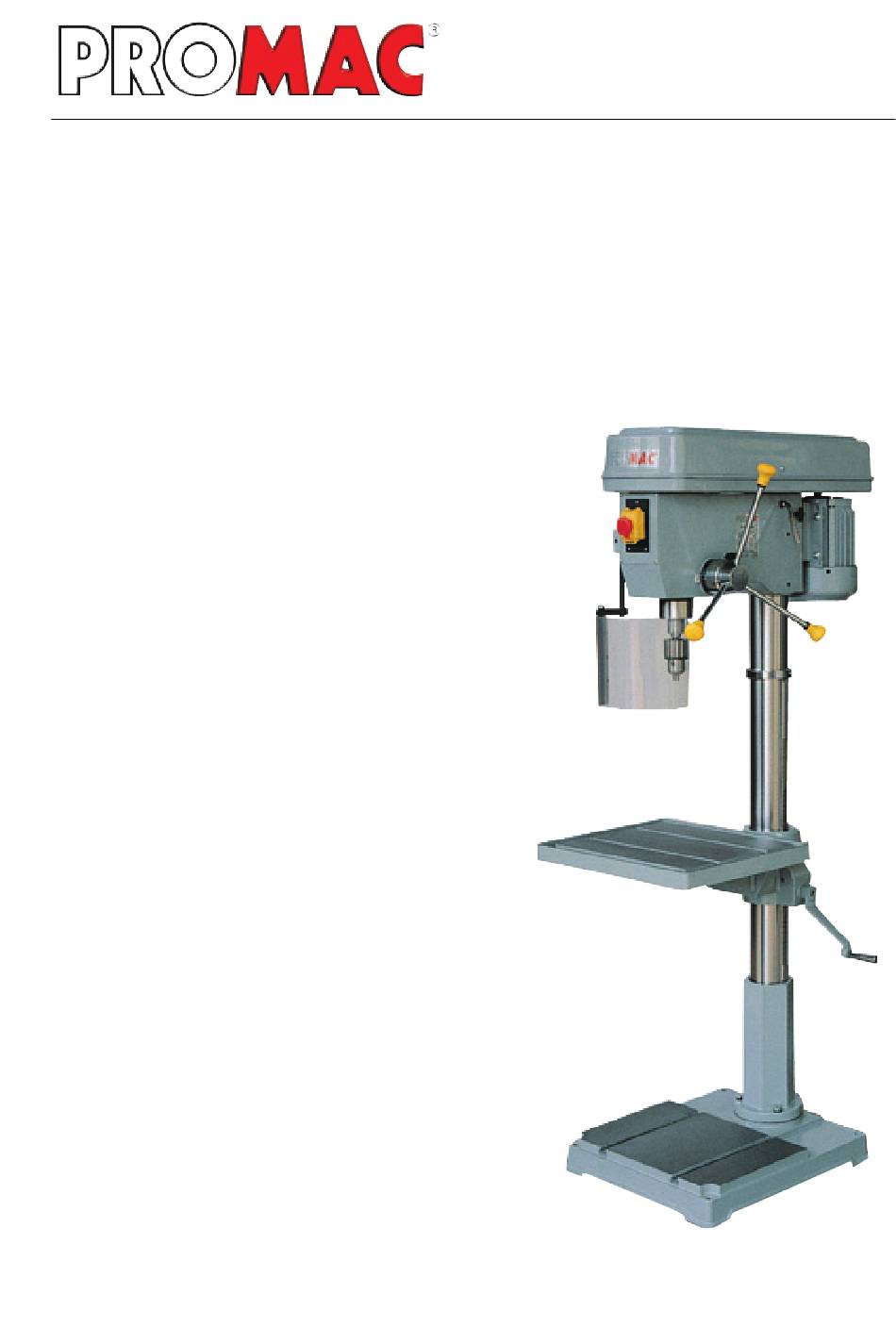

www.promac.ch / www.promac.fr

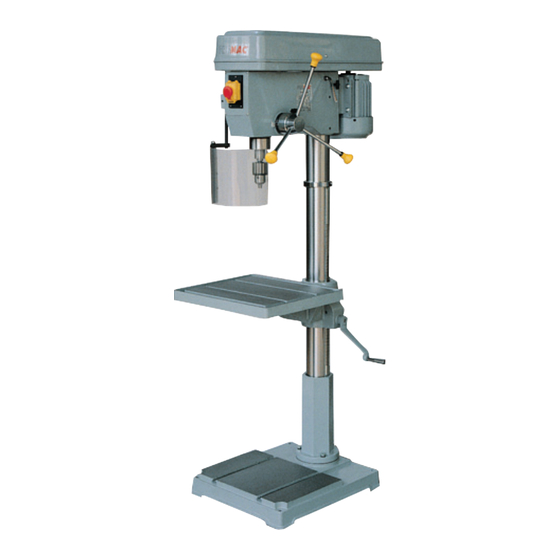

Bohrmaschinen / Perceuses
Bedienungsanleitung
Inhaltsverzeichnis
2
3 - 4
7
Elektrischer Plan,
Stückliste der elektrischen Anlage
8
Technische Daten, Maschinenbeschrieb
10
Zusammenbau
12
Hauptbedienungselemente
13
Aufstellung der Maschine
14
Inbetriebnahme
17
Einstellen der Drehzahlen
18
Wartungsarbeiten
20-21 Schnittzeichnung und Ersatzteilliste
22
Garantieschein
Mode d'emploi
Sommaire
2
Certificat de conformité CE
5 - 6
7
Schéma du câblage électrique
Liste des composants électriques
9
11
12
Eléments principaux de la machine
15
16
17
19
Instructions de maintenance
20-21 Vue éclatée et
liste des pièces de rechange
22
BD272 / 2004.10
214A
Publicité
Table des Matières
Manuels Connexes pour Promac 214A
Sommaire des Matières pour Promac 214A
-
Page 1: Table Des Matières
BD272 / 2004.10 www.promac.ch / www.promac.fr 214A Bohrmaschinen / Perceuses Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb Zusammenbau Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen Wartungsarbeiten 20-21 Schnittzeichnung und Ersatzteilliste... -
Page 2: Ce-Konformitäts-Zertifikat
89/336/EEC Registriernummer Z99-505-143A vom 27.07.1999 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 214A sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht. -
Page 3: Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 214A Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Page 4: Transport Der Maschine
Je nach Material kann sich beim Bohren der Lärm erhöhen. Es ist daher nötig, sich gegen den Lärm zu schützen und geeignete Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschinen Modell 214A werden mit einem Netzkabel mit Stecker geliefert, 400V, 50Hz. Die Anschlüsse sowie Aenderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204- 1, Punkt 5.3 vorzunehmen. -
Page 5: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ 214A Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident. - Page 6 ). Connexion électrique au réseau Les machines modèles 214A sont livrées avec un câble de raccordement à une arrivée courant de 400V/50/3. La protection doit être égale à un DRT de 10A. Vous trouverez les caractéristiques électriques précises sur la plaque signalétique de type sur la machine, ou dans le schéma du câblage électrique inclus dans le manuel d’utilisation.
-
Page 7: Elektrische Anlage / Installation Électrique
Elektrische Anlage / Installation électrique 214A ELEKTRISCHE ANLAGE Das Elektroschema, 400Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden. -
Page 8: Technische Daten
Lärmschutz ausrüsten muss. MASCHINENBESCHRIEB Mit den PROMAC Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. -
Page 9: Caractéristiques Techniques
CARACTERISTIQUES TECHNIQUES 214A 214A Capacité de perçage 26mm Cône CM 3 Col de cygne 280mm Course de broche 115mm Plage des vitesses 12 vitesses / 150- 2840tpm Distance broche-table 690mm Distance broche-base 1220mm Diamètre de la broche 62mm Diamètre de la colonne... -
Page 10: Auspacken Der Maschine
ZUSAMMENBAU 214A Auspacken der Maschine Die Maschinenteile aus der Verpackung nehmen und die Teile nach der untenstehenden Liste überprüfen. 16mm Bohrfutter mit Schlüssel Klemmgriff Adapter MK3/B18 Griffknopf Griffknopf mit Stangen (3) Schraube mit Federring (3) Drehkurbel Inbusschlüssel Klemmgriff Die Maschine wie nebenstehend gezeigt zusammen- bauen. -
Page 11: Assemblage
ASSEMBLAGE 214A Déballage de la machine Déballer les parties de la machine et contrôler selon la liste ci-dessous. Mandrin à clé 16mm Levier de blocage Adaptateur CM3/B18 Poignée Poignées et leviers (3) Vis et rondelle à ressort (3) Manivelle Clé... - Page 12 Hauptbedienungselemente / Eléments principaux de conduite 214A Startdrücker / Drehkurbel Tisch / Interrupteur de marche Manivelle table Not-/Ausschalter / Bohrfutter / Interrupteur coup de poing Mandrin Stopdrücker / Späneschutz / Inter. d'arrêt Protection copeaux Keilriemenspanner / 10. Klemmschraube / Levier de tension de la courroie...
-
Page 13: Aufstellung Der Maschine
Keine Lackverdünner oder ähnliches verwenden, da sonst die Lackierung der Maschine zerstört wird. Darauf achten, dass keine Lösungsmittel oder Fette an Gummi- und Kunststoffteile gelangen. Nach der Reinigung sind alle blanken Teile mit einem Oelfilm zu überziehen, das mittelviskose Oel PROMAC Art. 100385 verwenden. VORBEREITUNGEN ZUM BETRIEB Alle Teile der Maschine vor der Inbetriebsetzung auf einwandfreien Zustand und Funktion prüfen. -
Page 14: Nach Dem Betrieb
INBETRIEBNAHME 214A Spindel und Säule mit PROMAC Oel Art. 100385 schmieren. Prüfen, ob die Fläche des Aufspanntisches frei von Staub, Spänen oder Oelresten ist. Prüfen, ob das Bearbeitungswerkzeug scharf und einwandfrei eingespannt ist und das Werkstück sicher aufgespannt ist. Sicherstellen, dass die Arbeitsspindeldrehzahl nicht zu hoch eingestellt ist und die Schnittgeschwindigkeit der durchzuführenden Arbeit entspricht. -
Page 15: Installation De La Machine
INSTALLATION DE LA MACHINE 214A Conditions minimales à respecter pour le local où la machine sera installée: Tension et fréquence du courant d’alimentation conformes aux caractéristiques du moteur de la machine. Température ambiante de -10°C à +50°C. Humidité relative inférieure à 90%. -
Page 16: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 12 mm. Vous trouverez dans le catalogue des machines PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins. -
Page 17: Réglage De La Vitesse
Drehzahleinstellung / Réglage de la vitesse 214A Mittels Umlegen des Keilriemens kann die gewünschte Drehzahl gemäss nachstehen- der Tabelle eingestellt werden. 1. Die Maschine abstellen. 2. Die Keilriemendeckel öffnen. 3. Die Stellschraube lösen. 4. Den Motor gegen das Kopfgehäuse drücken um den Keilriemen zu entlasten. -
Page 18: Ausserordentliche Wartung
WARTUNG 214A Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. - Page 19 MAINTENANCE 214A Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent.
- Page 20 Ersatzteilzeichnung / Vue éclatée 214A...
-
Page 21: Ersatzteilliste / Pièces De Rechange
Ersatzteilliste / Pièces de rechange 214A PM 214001 Spindelpoulie / Poulie broche PM 214066 Säule / Colonne PM 214002 Mutter / Ecrou PM 214067 Zahnstange / Crémaillère PM 214003 Riemenkasten / Capot courroies PM 214068 Klemmgriff / Levier de blocage... -
Page 22: Bon De Garantie
Garantieschein / Bon de garantie 214A 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
