Notice d'emploi
7. DESCRIPTION, EMPLACEMENT ET EMPLOI DES ORGA-
NES DE CONTROLE ET DE COMMANDE.
7.1.
Commandes se trouvant dans l'armoire électrique avant.
Les commandes de l' armoire électrique avant de la machine peuvent être
disposées de manière différente, suivant le modèle et les accessoires présents.
Dans la figure 11 sont illustrés les modèles de base.
Pos.
A
B
C
D
E
F
G
H
I
L

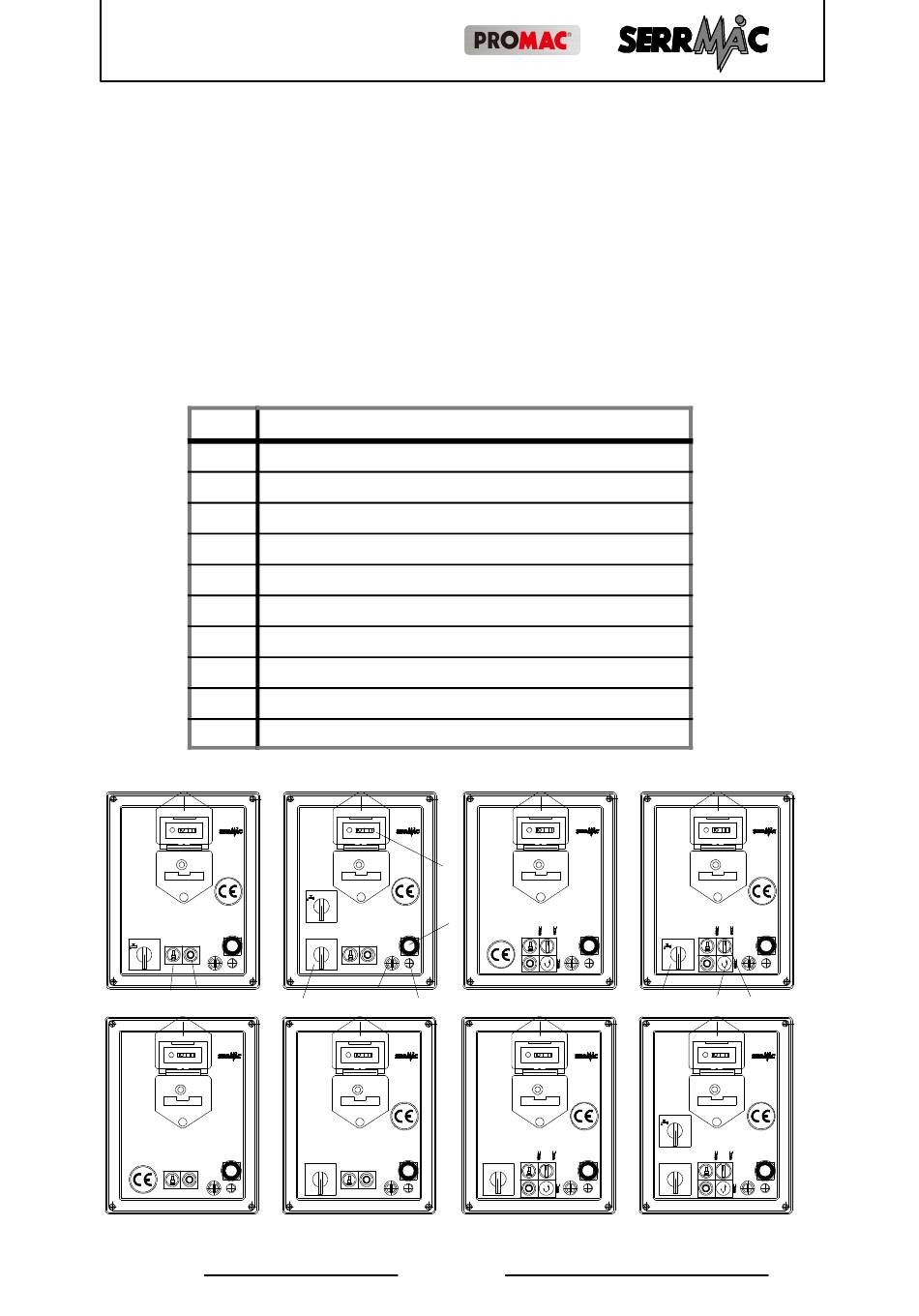

Figure 12 Commandes armoire électrique.
1
O
B
C
Rev. 10- - 2013
R 32 - R 40
Description de la Commande
Interrupteur général magnétothermique
Bouton mise en marche broche
Bouton arrêt broche
Bouton URGENCE
Bouchon porte--fusibles
Voyant machine sous tension
Commutateur arrosage
Commutateur 1--2 vitesse broche
Sélecteur modalité perçage--taraudage
Inversion broche en taraudage et retour
1
O
O
1
2
H
E
F
O
1
2
Page 35
A
D
0
0
O
1
2
0
1
O
I
G
L
1
O
0
O
1
2
