Cette machine est conforme aux directives européennes 89/392/CEE et 91/368/CEE
Mode d'emploi

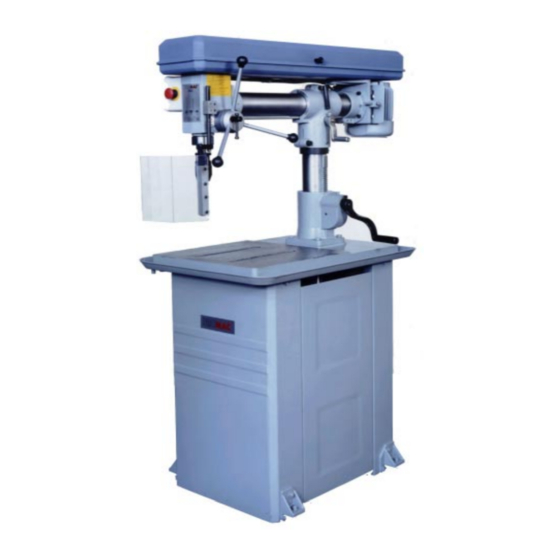

Perceuse à colonne
Modèle 385C
page 2-3
page
4
page
5
page
6
page
7
page
8
page
9
page
10
page
11
www.promac.ch
385C
BD216F/11.00
1
Publicité
Table des Matières
Manuels Connexes pour Promac 385C
Sommaire des Matières pour Promac 385C

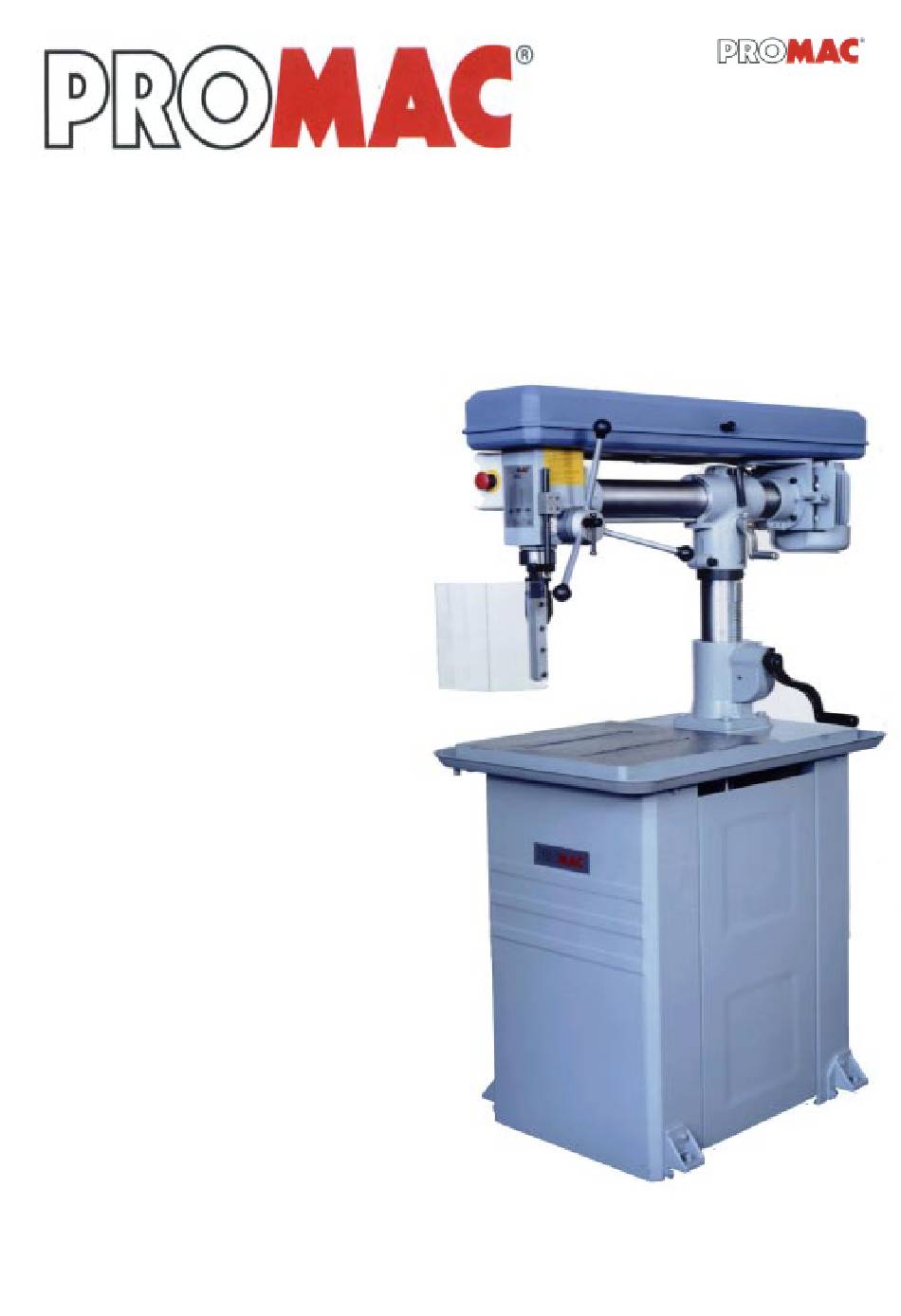

- Page 1 385C BD216F/11.00 Mode d'emploi Perceuse à colonne Modèle 385C Consignes de sécurité page 2-3 Caractéristiques techniques page Presentation generale page Assemblage / Installation page Changement des courroies page Vitesses page Schéma électriques page Vue éclatée page Liste de pièce page Cette machine est conforme aux directives européennes 89/392/CEE et 91/368/CEE...
-
Page 2: Consignes De Sécurité
Consignes de sécurité 385C Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une machine comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques Directives générales de sécurité... - Page 3 385C Débrancher la fiche secteur avant de procéder aux travaux de maintenance ou à l’échange d’éléments tels que lame de scie, forets et outils de coupe etc. Utiliser exclusivement les accessoires recommandés et respecter les instructions données à cet effet dans le mode d’emploi.
-
Page 4: Caractéristiques Techniques
Caractéristiques techniques 385C MODELE 385C Capacité de perçage 16mm Cône CM 2 Mandrin à serrage rapide 16mm Profondeur de perçage 80mm Col de cygne 160mm-525mm Nombre de vitesses Plage des vitesses 190-2800 Diamètre de la colonne 80mm Surface de la table... -
Page 5: Presentation Generale
Presentation generale 385C Poignée A Capot courroies Colonne horizontale Vis C Flasque Vis blocage (A) Manivelle A Vernier Colonne verticale Protéction Flasque Mandrin Poignée blocage (B) Manivelle (B) Socle Déplacement radial de la tête. Desserrer la poignée de blocage (A). -
Page 6: Assemblage
La manutention et la préhension de cette machine s’effectuent à l’aide d’unc hariot élévateur ou d’un palan. Installation : Pour cette perceuse à colonne 385C utiliser pour sa fixation sur un sol de béton nivelé des pattes de scellement ou des chevilles expensives Æ14mm avec des vis de 60mm x Æ14mm. -
Page 7: Changement Des Courroies
Changement des courroies 385C A l’aide du tableau, déterminez la position des courroies en fonction de la vitesse de rotation nécessaire au perçage. Desserrer les vis de serrage (30) et le levier (26). Selon le schéma ci-dessous, vous pouvez alors changer les positions des courroies sur les poulies. - Page 8 Vitesses 385C Vitesses de rotation (t/min) recommandées pour le perçage des matériaux Matériau Fonte Acier Aluminium dm foret 3 mm 2550 t/min 1600 2230 9500 1900 1200 1680 7200 1530 1340 5700 1270 1100 4800 1090 4100 3600 3200 2860...
-
Page 9: Schéma Électrique 400/50
Schéma électrique 400/50/3 385C Liste des composants électriques Fonction Données Nombre Remarque Désignation Moteur 400/50/3 EN60204 Cable H07RNF 1.0mm2 EN60204 Relais LY2 200-240VAC10A Interrupteur-capot 250VAC 15A courroies Interrupteur Marche 380VAC 3A Arrêt général 500VAC 6A... -
Page 10: Vue Éclatée
Vue éclatée 385C... -
Page 11: Liste Des Pièces
Liste des pièces 385C PM 385001 Flansch / Flasque PM 385044 Lager / Roulement PM 385002 Säule kpl. h. / Colonne cpl. h. PM 385045 Lager / Roulement PM 385003 Zahnstange horizontal / PM 385046 Spindel / Broche Crémaillère horizontale PM 385047 Griff / Poignée...
