Notice d'emploi
Le cache masque le nez de la broche, le porte- -broche/porte- -outil et l'outil de
coupe pour empêcher l'accès par l'avant et par les côtés lorsque la broche/
pointe est en position de repos normale.
L' éclaté contenant les codes des protecteurs pour la prévention des accidents est
reporté au chapitre 9.
La protection de la broche est livrée partiellement démontée pour faciliter
le transport. L'usager est donc obligé de la monter suivant la description et
l'illustration de la Figure 4 ci- -dessous:

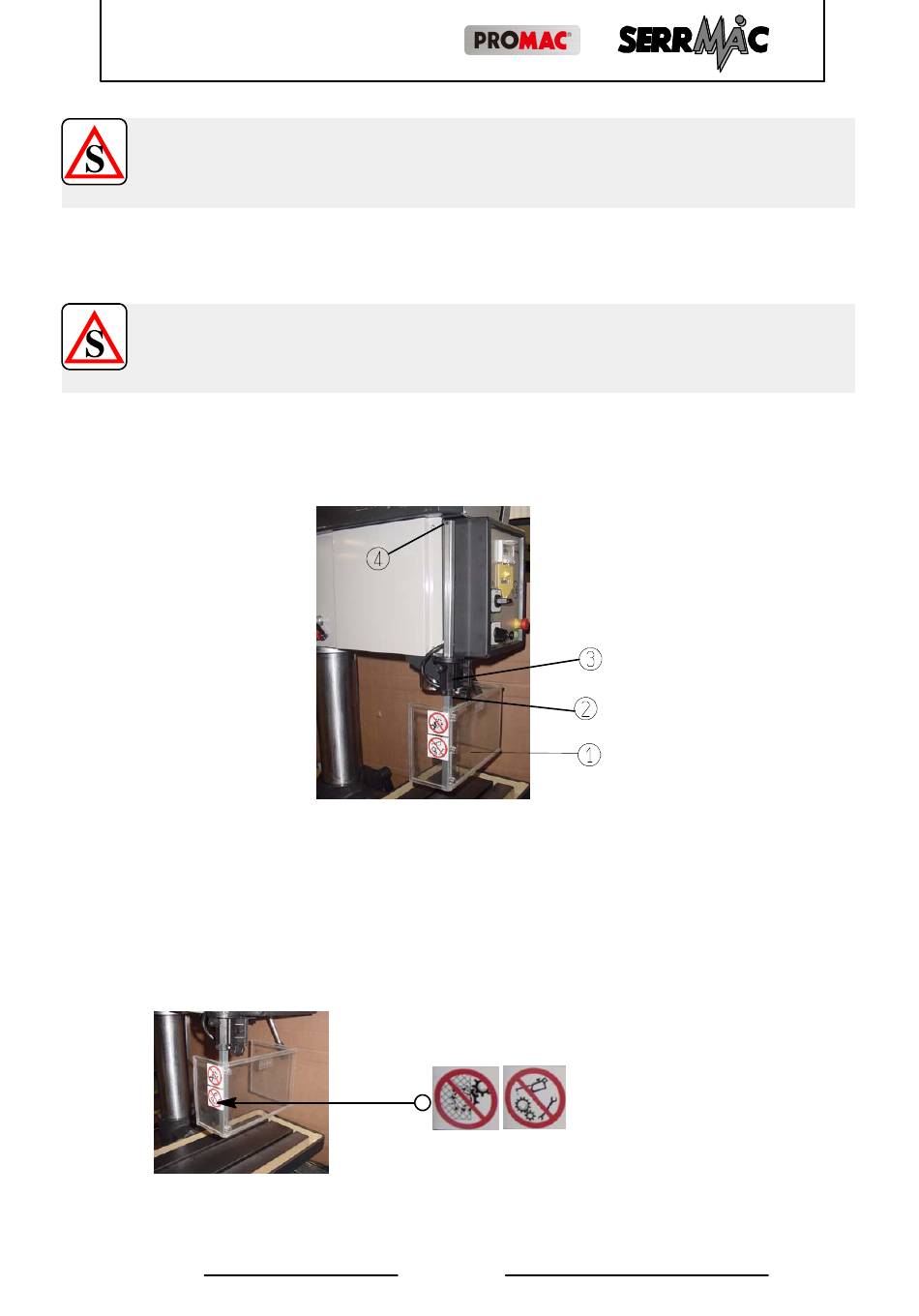

Figure 4 Montage de la protection de la broche
1) Fixer l'écran en lexan (1) avec les vis sur le tube (2).
2) Introduire le tube sur son support (3) déjà fixé sur la machine.
3) Visser la vis (4) sur l'extrémité du tube pour éviter qu'il ne
Montage du protecteur de Sécurité latérale GAUCHE.
Rev. 10- - 2013
R 32 - R 40
sorte de son logement.
Page 21
