7.7.
Description des commandes et emploi groupe tables .
Réglages et blocages.
7.7.1.
TABLE RECTANGULAIRE---ETAU.
1)PGM= Table pivotante Etau
2) PG= Table pivotante
3) TR= Table mécanicien
On monte la table avec le levier B et on la bloque avec le levier A.
(Figure 21)
Le blocage de l'étau , pour PGM, s'obtient en tournant à fond le volant C
tandis que le blocage de la pièce dans l'étau est possible avec la poignée D.

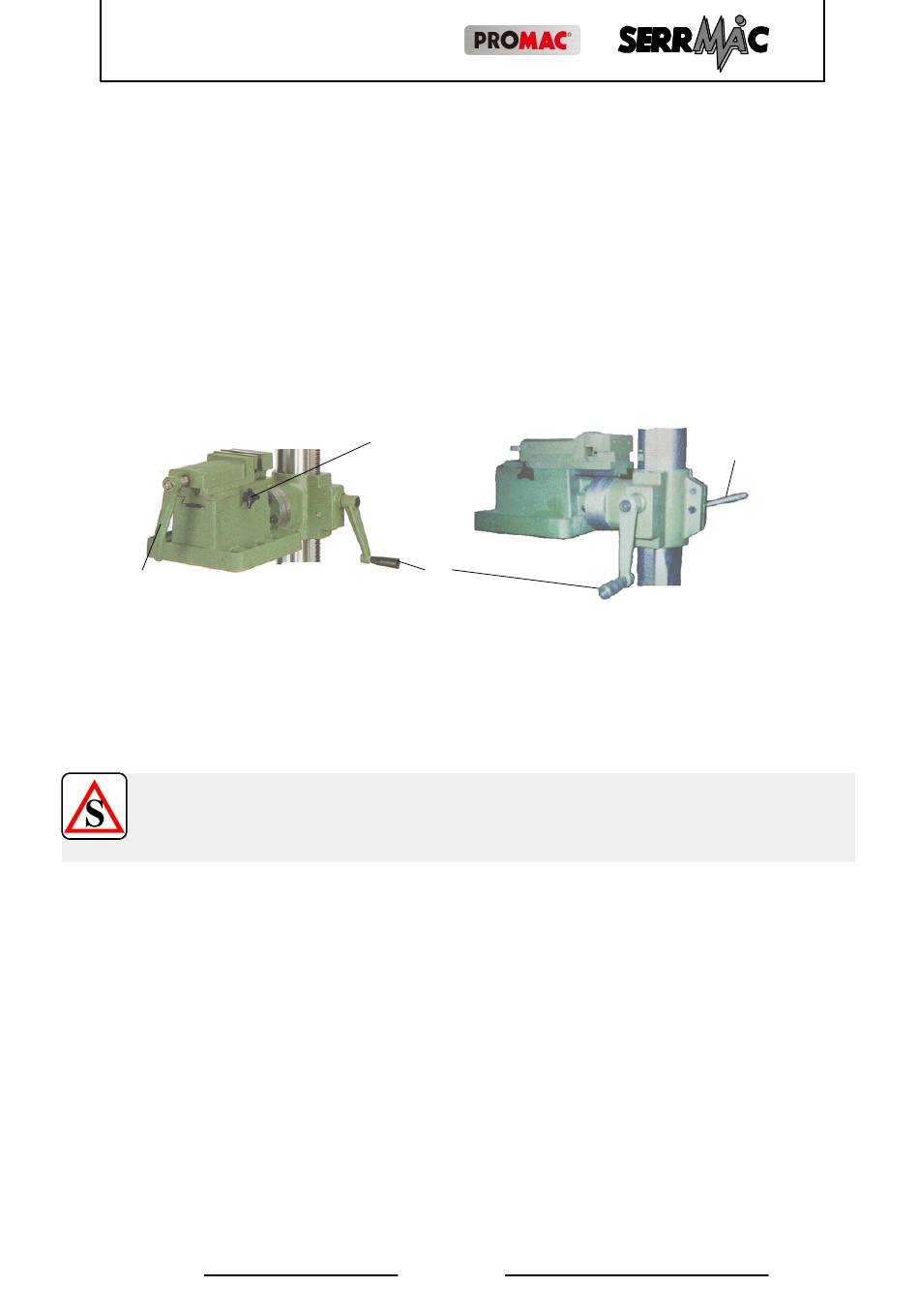

Figure 21 Commandes groupes tables.
D
7.7.2.
TABLE CROISEE (R 40 TC).
Pour incliner la table dans le sens indiqué par la flèche 1 (Figure 22), enle-
ver la goupille A, dévisser les quatre vis B, tourner la table pivotante en la
positionnant selon l'inclinaison désirée.
Bloquer de nouveau les vis B.
Quand on effectue cette opération, avant de desserer la dernière vis B, BIEN
TENIR LA TABLE D'UN COTE A L'AIDE D'UN SOUTIEN
en évitant ainsi qu'elle ne tourne rapidement .
On lève la table avec le levier E et on la bloque avec les poignées F.
Pour rigidifier le groupe, bloquer les chariots avec les poignées C.
Les arrêts mécaniques de la course de la table et du chariot s'obtiennent en
déplaçant les butées D.
Figure 22 Réglages groupe tables. TC
Rev. 10- - 2013
R 32 - R 40
C
B
Page 45
A
