Notice d'emploi
Version avec poulies étagées.
1) Enlever l'axe de broche comme décrit au point 8.4.1.,
2) desserrer la vis A, (Figure 31)

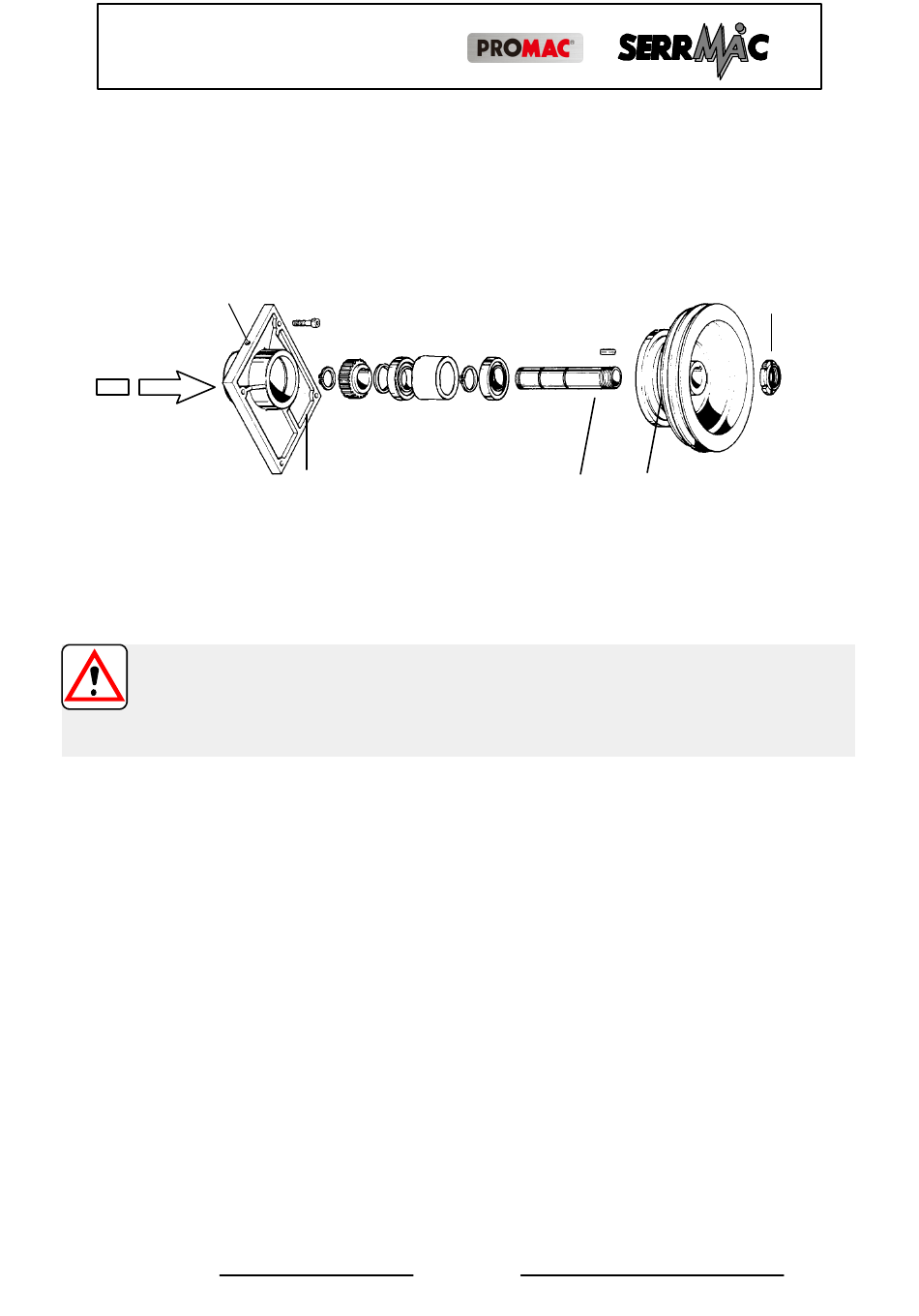

Figure 31
Remplacement roulements du porte- -poulie .
A
3) avec un rond en plastique et un marteau, de l'intérieur de la tête B, taper
sur le porte---poulie C par dessous (flèche) jusqu'à ce que le groupe roule-
ments sorte.
MACHINE AVEC DESCENTE AUTOMATIQUE.
Faire attention à ne taper que sur le porte- -poulie C et non
pas sur l'engrenage en plastique à l'intérieur du compartiment broche
pour ne pas l'endommager.
4) desserrer la bague E.
Après avoir remonté le groupe porte---poulie avec les roulements dans la
tête, vérifier avec une tige rectiligne que les rainures de la poulie D et cel-
les de la poulie centrale se trouvent exactement sur la même ligne, puis
bloquer la vis A du groupe porte---poulie C.
Pour connaître le type de roulement, consulter la liste des pièces
détachées (Voir chap. 9. )
Version avec variateur simple.
Rev. 10- - 2013
R 32 - R 40
B
Page 56
D
C
E
