Notice d'emploi

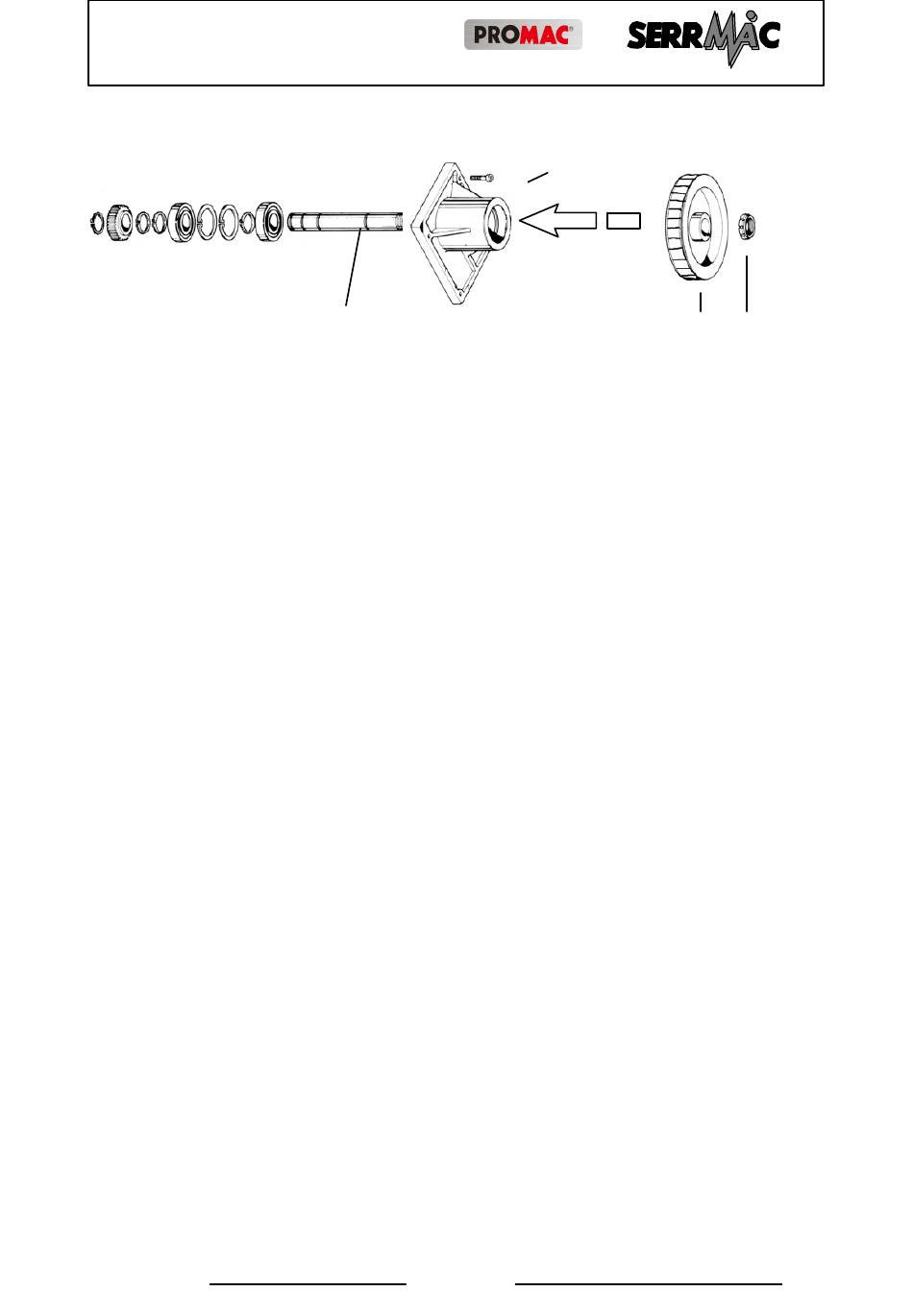

Figure 39
Remplacement roulements du porte- -poulie.
Sans démonter le groupe broche---manchon :
1) Démonter le groupe support poulie---broche de la tête en dévissant les
vis A (Figure 39),
2) desserrer la bague B de la poulie C,
3) enlever la poulie C du porte---poulie D et la clavette,
4) à l'aide d'un marteau en caoutchouc, taper sur le porte---poulie sur le
dessus (flèche)
jusqu'à ce que le groupe roulements sorte
Pour trouver le type de roulements, voir la figure des pièces correspon-
dante.
(Voir Chap. 9. )
Version avec variateur harnais et boîte de vitesse .
Pour effectuer le remplacement des roulements du rèducteur, il faut
d'abord le démonter de son logement. Pour les autres opérations, il est
conseillé de consulter le service après---vente SERRMAC.
(Voir point 1.1.2.).
8.4.8.
REGLAGE PLATEAU (R 45)
Si le mouvement vertical du groupe tables pour les modèles à colonne
ronde, apparaît irrégulier ou avec un jeu excessif, régler l'accouplement
entre colonne et plateau à l'aide de la vis G (Figure 40).
Rev. 03- - 2010
R 45 - TCS
D
Page 64
A
C
B
