A --- Enlever le groupe broche comme décrit au paragraphe 8.4.1.ci---dessus.
B --- Démonter le porte---ressort avec ressort du cabestan comme décrit au
paragraphe 8.4.1. ci---dessus.
C --- Enlever l'écran de protection de la broche. (Voir point 4.2. ).
D --- Enlever la tôle fendue A. (Figure 26)
E --- Enlever les vis de fixation B de la boîte C de la tête.

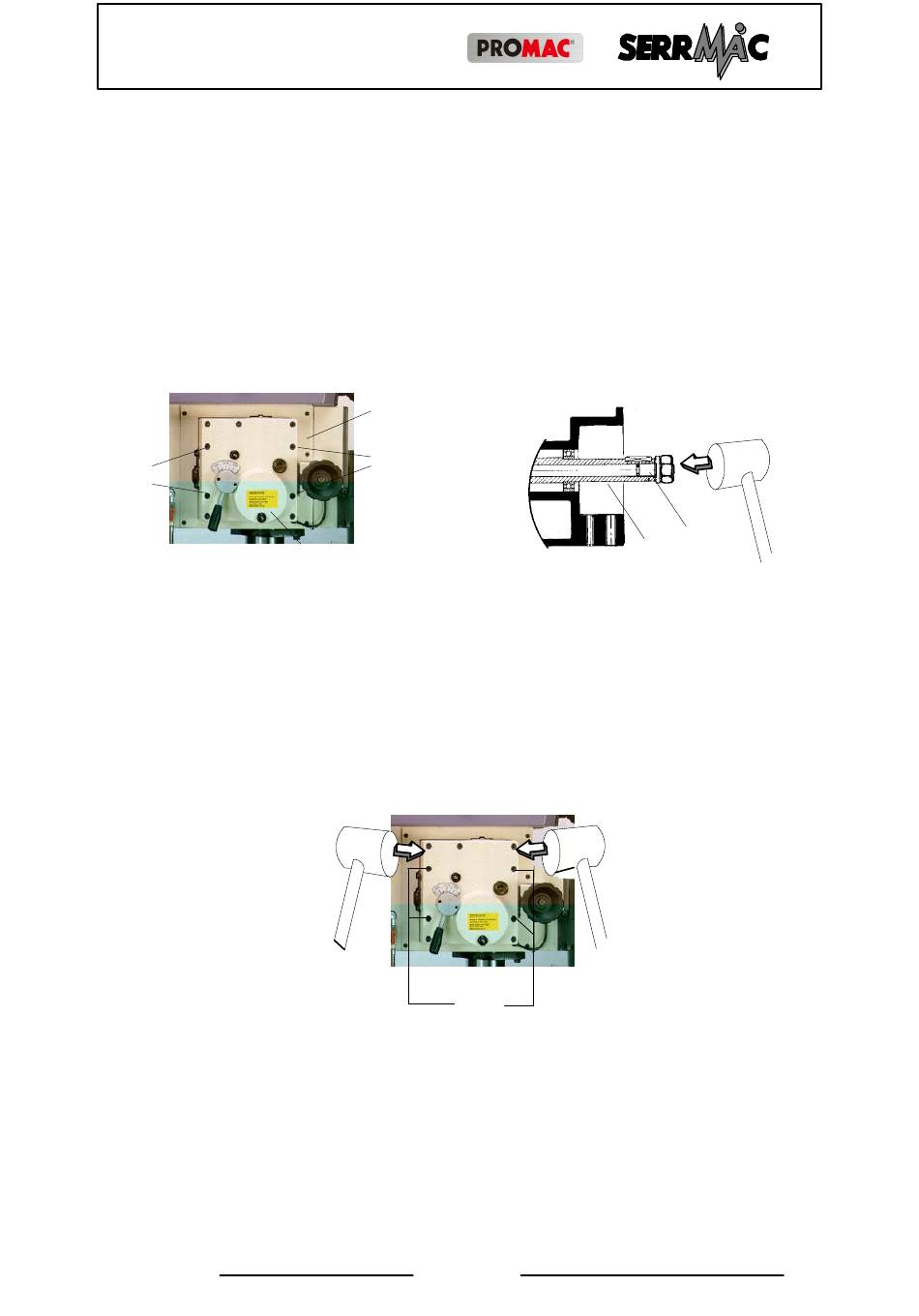

Figure 26 1) Remplacement boîte de vitesse descente automatique de la broche.
B
F --- Après avoir vissé un écrou de M10 sur la tige E de support téton, en tour-
nant d'une main l'axe du cabestan D, introduire la tige E en la déplaçant
vers l'intérieur du groupe (flèche).
G --- A l'aide d'un marteau en caoutchouc, taper sur l'écrou de la tige E
jusqu'à ce que la boîte sorte de son logement.
Figure 27
2) Remplacement boîte de vitesse descente automatique de la broche.
H --- Après avoir remonté une nouvelle boîte de vitesse, vérifier si elle n'est
pas bruyante.
Pour suppléer ce défaut, desserrer les vis B et en tapant légèrement
(Figure 27) avec un marteau en caoutchouc sur un côté de la boîte, régler
le jeu entre l'engrenage en plastique de la boîte de descente et l'axe de la
broche dont dépend le mouvement.
Rev. 10- - 2013
R 32 - R 40
A
B
C
Page 52
D
B
E
