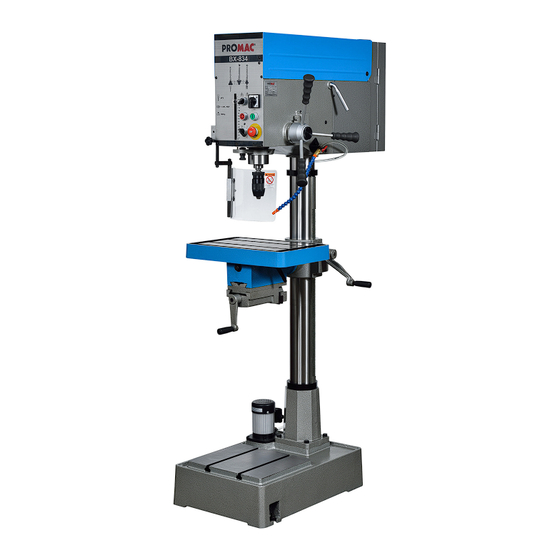

Drill Press
Perceuses à colonne
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr1
10-2017
BX-834
BX-834V
BX-840VB

Publicité

Table des Matières
loading

Manuels Connexes pour Promac BX-834

Sommaire des Matières pour Promac BX-834

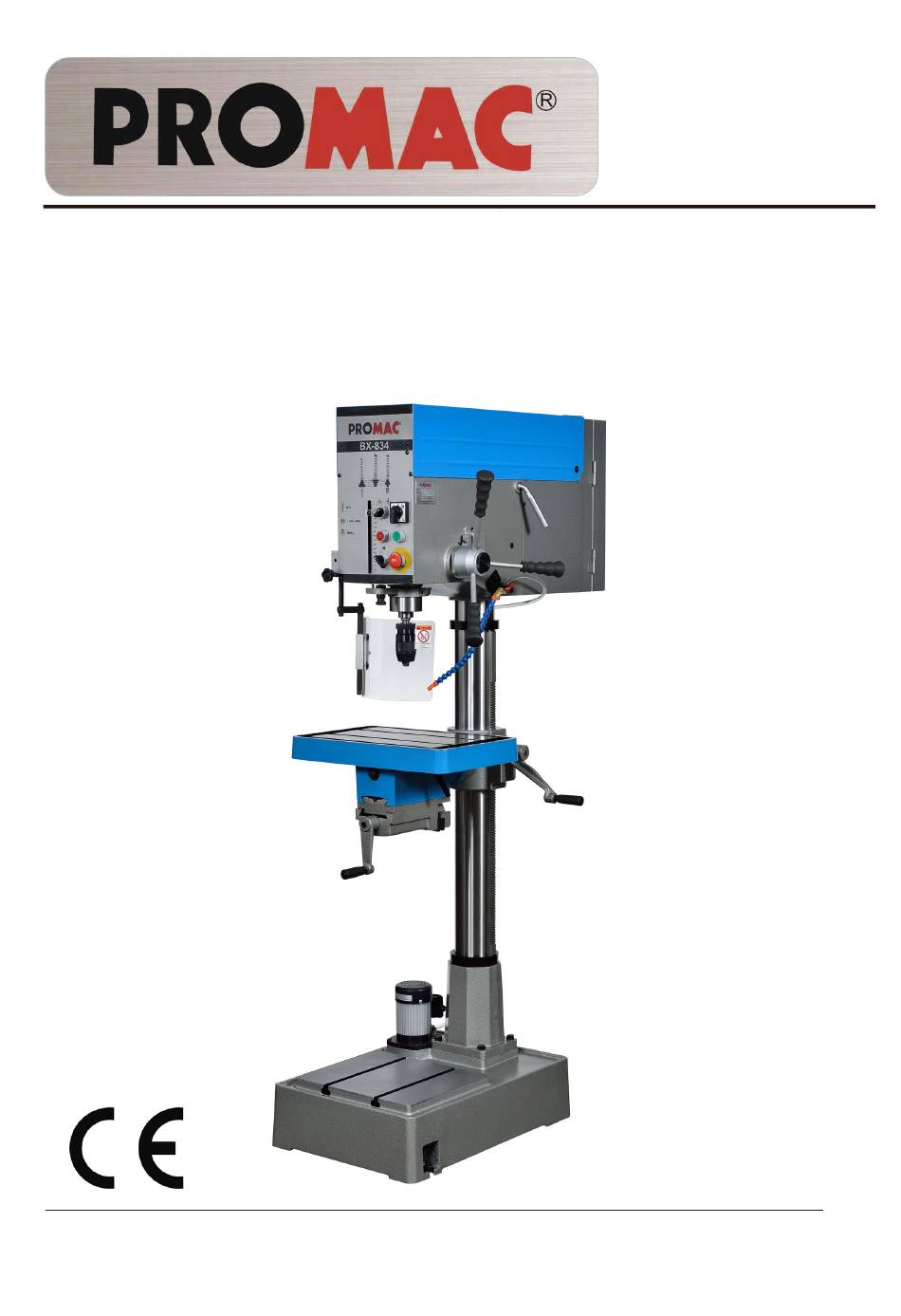

  • Page 1 Drill Press BX-834 Perceuses à colonne BX-834V BX-840VB Schweiz / Suisse France JPW (TOOL) AG TOOL France / PROMAC Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch www.promac.fr1...

  • Page 2: Table Des Matières

    BX-834 / BX-834V / BX-834VB Matières du Manuel: 1-1.Déballage: .......................... 1 1-2. Instruction de transport: ..................... 1 1-3. Instructions pour installer la machine ..............2 1-4. Les parties principales: ....................3 2. Instructions de sécurité: .................... 4 3-1. Panneau de contrôle: ....................7 3-2.

  • Page 3: Déballage

    BX-834 / BX-834V / BX-834VB 1-1. Déballage: Avant de déballer, assurez-vous que le carton n'est pas endommagé, cassé et que les pièces ne sont pas déformées. En cas de présence des défauts mentionnés ci-dessus, contactez, dès que possible, votre détaillant pour effectuer un échange.

  • Page 4: Instructions Pour Installer La Machine

    BX-834 / BX-834V / BX-834VB 1-3. Instructions pour installer la machine 1. Trois trous se trouve sur la base de la machine. Ceux-ci ont pour fonction d’ancrer la machine sur le sol en béton. Les procédures décrites pour installer la machine.

  • Page 5: Les Parties Principales

    1-4. Les parties principales: A=Couvercle Poulie I=Étau 3" (pour BX-834V ou BX-834) B=Poignée de tension moteur J=Manivelle pour l'étau (pour BX-834V ou BX-834) C=Boîte électrique K=Table de travail D=Levier de descente L=Poignée de serrage E=Manivelle de réglage de la tablel...

  • Page 6: Instructions De Sécurité

    BX-834 / BX-834V / BX-834VB Instructions de sécurité: Pour votre propre sécurité, lisez le manuel d'instructions avant d'utiliser la machine. 1. Assurez-vous que la tension de l'alimentation électrique est adaptée à votre machine. Avant de brancher la fiche sur une prise, il est nécessaire de vérifier les spécifications de puissance pour éviter tout dommage.
  • Page 7 BX-834 / BX-834V / BX-834VB 15. Il est interdit d'ouvrir le couvercle de poulie pendant le fonctionnement de la machine. 16. Il est interdit d'utiliser des pièces endommagées ou cassées. 17. Il est interdit de retirer le couvercle de protection pendant le fonctionnement de la machine.
  • Page 8 BX-834 / BX-834V / BX-834VB 28. Reportez-vous au diagramme de l'emplacement. Diagramme 1 Diagramme 2 MODÈLE Capacité de charge BX-834 70 kg BX-834V 70 kg BX-840VB 50 kg...

  • Page 9: Panneau De Contrôle

    BX-834 / BX-834V / BX-834VB 3-1. Panneau de contrôle: BX-834 uniquement A. JKM Commutateur à cames (rapide / lent) B. Bouton de mise en marche C. Bouton d'arrêt d'urgence D. Réglage de la profondeur de descente E. Sélecteur perçage/taraudage F. Bouton d'arrêt G.

  • Page 10: Illustration Et Procédure De Fonctionnement

    Sélecteur perçage/taraudage: Pour sélectionner le mode de perçage ou de taraudage. Table de travail et étau (pour BX-834V / BX-834 uniquement) Desserrez la table de travail et les vis de fixation de l'étau puis tournez la table de travail à 180 degrés et laissez l'étau à...

  • Page 11: Conseils D'utilisation: Sélection De Vitesse

    BX-834 / BX-834V / BX-834VB 3-3. Conseils d'utilisation: Sélection de vitesse Ouvrez le capot de poulie et vérifiez si la vitesse de broche (tPM) est adaptée à votre travail. Recommandés Matériau Perça Alliage de Fonte Acier Aluminium cuivre 4780 2390 1275 635 3980 1910 7960 3980 4460 2230...

  • Page 12: Pour Bx-834 Uniquement

    BX-834 / BX-834V / BX-834VB BX-834 / BX-834V / BX-840VB 1. Desserrez la poignée B située de chaque côté de la tête de la machine. 2. Tirez la poignée A vers l'avant, comme l’indique le sens de la flèche, pour tendre les courroies.

  • Page 13: Retirer Le Foret

    BX-834 / BX-834V / BX-834VB 3-4. Retirer le foret: 1. Barre de blocage. 4. Insérez complètement la barre de blocage. La machine est maintenant prête. 2. Trou pour recevoir la barre de blocage. 5. Il est recommandé d'utiliser une clavette spécialement conçue pour retirer l'outil.

  • Page 14: Procédure De Fonctionnement De La Machine

    BX-834 / BX-834V / BX-834VB Procédure de fonctionnement de la machine: Attention Lisez le manuel d'instructions avant de faire fonctionner la machine. Vérifier la source d'alimentation. Appuyez sur le bouton de démarrage pour vérifier si le moteur et la broche tourne dans le bon sens (2) Régler la vitesse...

  • Page 15: Dépannage

    BX-834 / BX-834V / BX-834VB Dépannage Attention: Coupez le courant électrique et retirez la fiche de la prise avant tout dépannage. Numéro SYMPTÔME Solution 1. Appuyez sur le bouton d'arrêt d'urgence. 2. Coupez l'alimentation. 3. Tournez la broche avec la main dans le sens perceuse inverse.

  • Page 16: Maintenance

    BX-834 / BX-834V / BX-834VB 6. Maintenance: Attention: Coupez le courant électrique et retirez la fiche de la prise avant d’effectuer toute maintenance. Lubrifiant recommandé: ISO68. Numé Maintenance des Période Procédure pièces La colonne de la Tous les 10 Appliquez du lubrifiant...

  • Page 17: Spécification Et Pression Sonore

    BX-834 / BX-834V / BX-834VB Table des modèles de machine et de courroie Modèle de machine Spécifications de courroie. Quantité BX-834 5340 BX-834V 5PK 1335 BX-840VB 5PK 1495 Spécification et pression sonore: MODÈLES BX-834 BX-834V BX-840VB Pièce Capacité de perçage. (mm)
  • Page 18 BX-834 / BX-834V / BX-834VB A- niveau de pression acoustique mesuré à vide Lpa= 62 dB(A) B- niveau de pression acoustique mesuré en charge Lpa= 64 dB(A) Diagram control circuit;...
  • Page 19 BX-834 / BX-834V / BX-834VB Liste component électrique BX-834V/BX-840VB Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A EN60947 SWITCH CONTACTOR C-12D AC 440V/24V/12A IEC 947-4-1...
  • Page 20 BX-834 / BX-834V / BX-834VB Diagram control circuit;...
  • Page 21 BX-834 / BX-834V / BX-834VB Liste component électrique BX-834 Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A EN60947 SWITCH CONTACTOR KNL9-01 AC 440V/24V/12A IEC 60947-4-1...
  • Page 22 BX-834 / BX-834V / BX-834VB Vue éclatées...
  • Page 23 BX-834 / BX-834V / BX-834VB...
  • Page 24 BX-834 / BX-834V / BX-834VB...
  • Page 25 BX-834 / BX-834V / BX-834VB...
  • Page 26 BX-834 / BX-834V / BX-834VB...
  • Page 27 BX-834 / BX-834V / BX-834VB PM-834001 Fussplatte / Pied 22-S5 PM-820051 Mutter / Ecrou PM-833001C Behälter / Réservoir 22-S6 PM-840V022F Schraube / Vis PM-833001B Abdeckung / Couvercle 22-S7 PM-320046 Federring / Rondelle PM-930301P Pumpe / Pompe, 400V, 3Ph 22-S8 Federring / Rondelle...
  • Page 28 BX-834 / BX-834V / BX-834VB PM-834073V Motorriemenscheibe / 104-B PM-820104B Drehzahlwahlschalter / Poulie moteur Interrupteur viresses 73-S1 PM-820074 Schraube / Vis 104-C PM-383520 Drehrichtungschalter / Netzkabel / Càble Interrupteur selection Stecker / Fiche 104-D PM-930078 Jkm Cam Switch Pumpenkabel / Câble pompe...
  • Page 29 BX-834 / BX-834V / BX-834VB PM-833120 Bolzen / Boulon 120-S1 PM-833121 Schraube / Vis V105 PM-840V105 Spannstockschlitten / Etau V105A PM-840V105A Führung / Barre V106 PM-840V106 Spindel / Broche V106A PM-840V106-1 Führung / Barre V107 PM-840V107 Oberschlitten / Etau V107-S1 PM-833V107S1 Schraube / Vis...

  • Page 30: Suppression Des Défauts De La Régulation Électronique

    (courant continu ou c.c.) directement au circuit de courant alternatif (c.a.). Remarque concernant le dépistage des défauts : Les modèle PROMAC BX-834V et BX 840V sont équipé d'un programme de diagnostic électronique qui donne des indications sur : la surcharge du moteur, la tension trop élevée ou trop faible, etc.

  • Page 31: Affichage À Diodes

    834 / BX-834V / BX-834VB Affichage à Erreur Correction diodes Le variateur du moteur a constaté que la Vérifiez que la tension d'entrée du courant tension du courant continu a une valeur correspond à celle du variateur du moteur. inférieure au minimum autorisé. Le variateur a constaté...
  • Page 32 CE‐Conformity Declaration  CE‐Konformitätserklärung  Déclaration de Conformité CE  Product / Produkt / Produit:  Drill Press  Säulenbohrmaschinen  Perceuses à colonne  BX‐834 / BX‐834V / BX‐840VB  Brand / Marke / Marque:  PROMAC  Manufacturer / Hersteller / Fabricant:  JPW (Tool) AG, Tämperlistrasse 5, CH‐8117 Fällanden  Schweiz / Suisse / Switzerland  We hereby declare that this product complies with the regulations  Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht  Par la présente, nous déclarons que ce produit correspond aux directives suivantes  2006/42/EC  Machinery Directive  Maschinenrichtlinie  Directive Machines  2014/30/EU  electromagne compa bility  elektromagne sche Verträglichkeit  compa bilité électromagné que  designed in consideration of the standards  und entsprechend folgender zusätzlicher Normen entwickelt wurde  et été développé dans le respect des normes complémentaires suivantes  EN ISO 12100 :2010  EN 12717 : 2001+A1 : 2009  EN 61024‐1 :2006+A1 : 2009  EN 61000‐6‐2:2005  EN61000‐6‐4:2007+A1:2011  Responsible for the Documentation / Dokumentations‐Verantwortung / Résponsabilité de Documentation:  Hansjörg Meier  Head Product‐Mgmt. / Leiter Produkt‐Mgmt. / Resp. Gestion des Produits  JPW (Tool) AG        2017‐10‐13 Jan Dätwyler, General Manager  ...
  • Page 33 Les CG peuvent être envoyées sur demande par poste ou par e-mail . JPW (Tool) AG se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. JPW (Tool) AG Tämperlistrasse 5, CH-8117 Fällanden Switzerland www.promac.ch...
