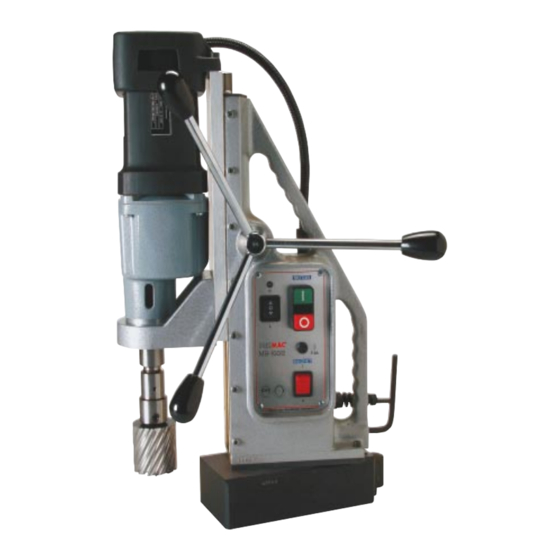

Perceuses à base magnétique
Manuel d'utilisation
Consignes de sécurité
Caracteristiques techniques
Sécurité, Instruction
Résolution de problèmes éventuels
Descriptif
Liste de pièces
Fraise à carotter
Bon de garantie
Cette machine est conforme aux directives européennes 89/392/CEE et 91/368/CEE
Page 2 - 3
Page 4
Page 5 - 6
Page 7 - 8
Page 9 - 10
Page 11 - 20
Page 21
Page 22
MB 32 - MB 100/2
BD222F / 2003.11
MB 32
MB 40/2
MB 50/2
MB 100/2
1
Publicité
Table des Matières
Manuels Connexes pour Promac MB 32
Sommaire des Matières pour Promac MB 32

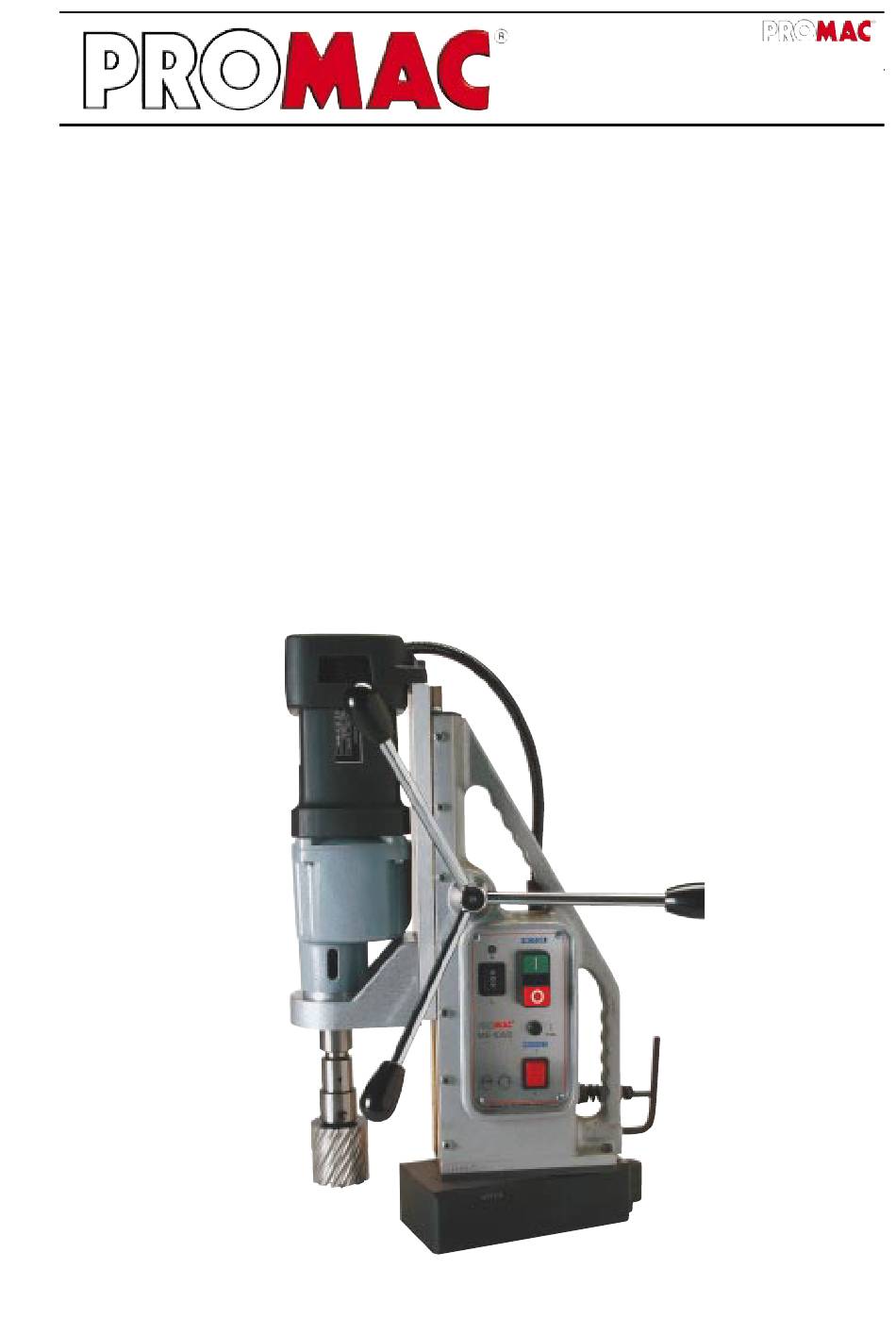

- Page 1 MB 32 - MB 100/2 BD222F / 2003.11 Perceuses à base magnétique MB 32 MB 40/2 MB 50/2 MB 100/2 Manuel d'utilisation Consignes de sécurité Page 2 - 3 Caracteristiques techniques Page 4 Sécurité, Instruction Page 5 - 6 Résolution de problèmes éventuels...
-
Page 2: Consignes De Sécurité
Consignes de sécurité MB 32 - MB 100/2 Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une machine comporte des dangers propres à l’utilisation et au maniement des machines en général. - Page 3 Consignes de sécurité MB 32 - MB 100/2 Utiliser exclusivement les accessoires recommandés et respecter les instructions données à cet effet dans le mode d’emploi. L’emploi d’un accessoire étranger au système comporte des risques d’accident. Eviter la mise en marche involontaire. Avant chaque branchement au secteur, vérifier systématiquement que l’interrupteur de la machine est en position ARRET (O).
-
Page 4: Caracteristiques Techniques
Caracteristiques techniques MB 32 - MB 100/2 Caractéristiques techniques MB 32 MB 40/2 MB50/2 MB100/2 Capacité de carottage, mm ......... 32 ...... 40 ....50 ....100 Profondeur maxi d'usinage, mm ........30 ...... 30 ....55 ....55 Porte-outil pour queue de fraise à carotter, mm ..Weldon 19 ..Weldon 19 ..Weldon 19 ..Weldon 19 Support de fraise à... -
Page 5: Raccordement
Ne portez pas de vêtements baillants, ni bijoux susceptibles d’être pris dans les pièces en mouvement de la machine. Utilisez seulement les accessoires et les pièces qui sont recommandées par PROMAC. Au cours du perçage, on devra refroidir et graisser la fraise à carotter avec une huile de coupe de bonne qualité... - Page 6 ! Au cours du perçage, vous pouvez accroître cette optimalisation au maximum en lubrifiant et refroidissant régulièrement la fraise de l’extérieur. Pour cela, vous utilisez également les huiles spéciales PROMAC de haute qualité. En fin d’usinage, la carotte sort percutée de la fraise.
-
Page 7: Résolution De Problèmes Éventuels
Résolution de problèmes éventuels MB 32 - MB 100/2 RAISONS EVENTUELLES PROBLEME SOLUTION Placez un une cale métallique Le matériau est trop mince et l'aimant ne L'aimant n'est pas bien plaqué sous le le matériau à usiner peut pas exercer sa force d'attraction. -
Page 8: Conformité Aux Normes Ce
Les machines de carottage et perçage à embase électromagnétique sont conçues pour une utilisation professionnelle. Si la machine est abîmée ou si les prestations sont insatisfaisantes, prenez alors contact avec votre revendeur ou directement avec PROMAC. Conformité aux normes CE Nous affirmons sans aucune réserve que tous nos produits électriques sont conformes au(x) - Page 9 Descriptif MB 32 - MB 100/2 Descriptif (1) Photo 1 Photo 2 Photo 1: Vue de face du coffret de mise en service de la machine Bouton de mise en marche du moteur Bouton d’arrêt du moteur Porte fusible Interrupteur à bascule de l’aimant en marche (1) et arrêt (0) Sens de rotation vers de la droite, vers la gauche du moteur (MB.100)
- Page 10 Descriptif MB 32 - MB 100/2 Descriptif (2) Photo 3 Photo 4 Photo 3 : 1 : Les trous (4 placés tout au tour) permettent de pulvériser de l’huile 2: Huile en bombe. 3: Vis de serrage de la fraise à carotter.
- Page 11 MB 32 - Motor / Moteur MB 32 - MB 100/2 PM 320532 Sicherungsring / Circlips PM 400002 Schraube Abdeckhaube / PM 400011 Lager / Roulement Vis du couvercle PM 320534 Sicherungsring / Circlips PM 320521 Abdeckhaube / Couvercle PM 320535...
-
Page 12: Mb 32 / Mb 40/2 Socle Magnétique
MB 32 / MB 40/2 Socle magnétique MB 32 - MB 100/2... - Page 13 MB 32 / MB 40/2 Socle magnétique MB 32 - MB 100/2 PM 400101 Gehäuse / Carcasse 1a PM 400101A Innensechskantschraube / Vis de socle 1b PM 400101B Scheibe / Rondelle 1c PM 400101C Messinglager / Rondelle en laiton 1d PM 400101D Stellschraube Vis...
- Page 14 MB 40/2 - Moteur MB 32 - MB 100/2 2 PM 400002 Schraube für Endkappe / 26 PM 400026 Nadellager / Vis du couvercle moteur Roulement à aiguilles 3 PM 400003 Lager / Roulement 27 PM 400027 Getriebewelle / Arbre de PM 400005 Schraube / Vis boîte à...
- Page 15 MB 50/2 - Moteur MB 32 - MB 100/2 PM 500035 Getriebeschaltung / PM 500019 Endhaube / Couvercle Interr. changement vitesses PM 500020 Schraube für Endhaube / PM 500036 Kupplungswelle / Vis du couvercle Arbre d’embrayage PM 500021 Armatur / Induit 220V...
-
Page 16: Mb 50/2 - Socle Magnétique
MB 50/2 - Socle magnétique MB 32 - MB 100/2 PM 400101 Gehäuse / Carcasse 7a PM 400107A Schraube / Vis 1a PM 400101A Innensechskantschraube / PM 400108 Welle / Axe Vis de socle 8a PM 400108A Endbuchse / 1b PM 400101B... - Page 17 MB 100/2 - Moteur MB 32 - MB 100/2...
- Page 18 MB 100/2 - Moteur MB 32 - MB 100/2 1 PM 100001 Schraube für Endkappe / Vis 47 PM 100047 Kupplungswelle / 2 PM 100002 Schraube / Vis Arbre d'embrayage 3 PM 100003 Anker / Rotor 220/240V 48 PM 100048 Getriebeschalter vollständig /...
- Page 19 MB 100/2 - Magnetstand MB 32 - MB 100/2...
-
Page 20: Mb 100/2 - Socle Magnétique
MB 100/2 - Socle magnétique MB 32 - MB 100/2 708 PM 400113B Sicherungsdose / 001 PM 100901 Motor kompl. / Moteur cpl. 230V Support de fusible 101 PM 100101 Gehäuse / Bâti PM 400113C Sicherung / Fusible 102 PM 100102... - Page 21 Carottier M 42 8% Cobalt MB 32 - MB 100/2 Fraises creux pour perceuses à base magnétique avec porte- fraise Weldon 19mm Profondeur de coupe 25 mm Profondeur de coupe 50mm Diamètre ..... Tool-Nr. Diamètre ....Tool-Nr. 12 ........9512 13 ........
-
Page 22: Bon De Garantie
Bon de garantie MB 32 - MB 100/2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
