1) les 3 vis H et le couvercle L,
2) la vis M10 avec son ressort et sa sphère situés dans l'ogive O,
3) les deux vis N et dévisser le support du téton M,
4) le groupe leviers avec ogive, en s'aidant si cela est nécessaire,
5) le volant D et la vis P,
6) le tambour gradué A et la bague coupée R,
ATTENTION !
Ne pas déplacer l'axe du cabestan vers l'intérieur du groupe (Figure 32) parce
que cela peut entraîner la chute des sphères de fixation dans la boîte de la
descente automatique.
7) enlever le porte---ressort Q contenant le ressort à spirale.
Si l'opération apparaît difficile, tarauder les deux trous se trouvant sur le
bord du porte---ressort et, à l'aide d'un extracteur, enlever le porte---res-
sort avec le ressort.
F --- Après avoir introduit un nouveau porte---ressort avec son ressort, répéter
les opérations décrites ci---dessus dans l'ordre inverse.
8.4.2.
REMPLACEMENT BOITE DE VITESSE DE LA DESCENTE AUTOMATI-
QUE DE LA BROCHE.
A --- Enlever le groupe broche comme décrit au paragraphe 8.4.1.ci---dessus.
B --- Démonter le porte---ressort avec ressort du cabestan comme décrit au
paragraphe 8.4.1. ci---dessus.
C --- Enlever l'écran de protection de la broche.

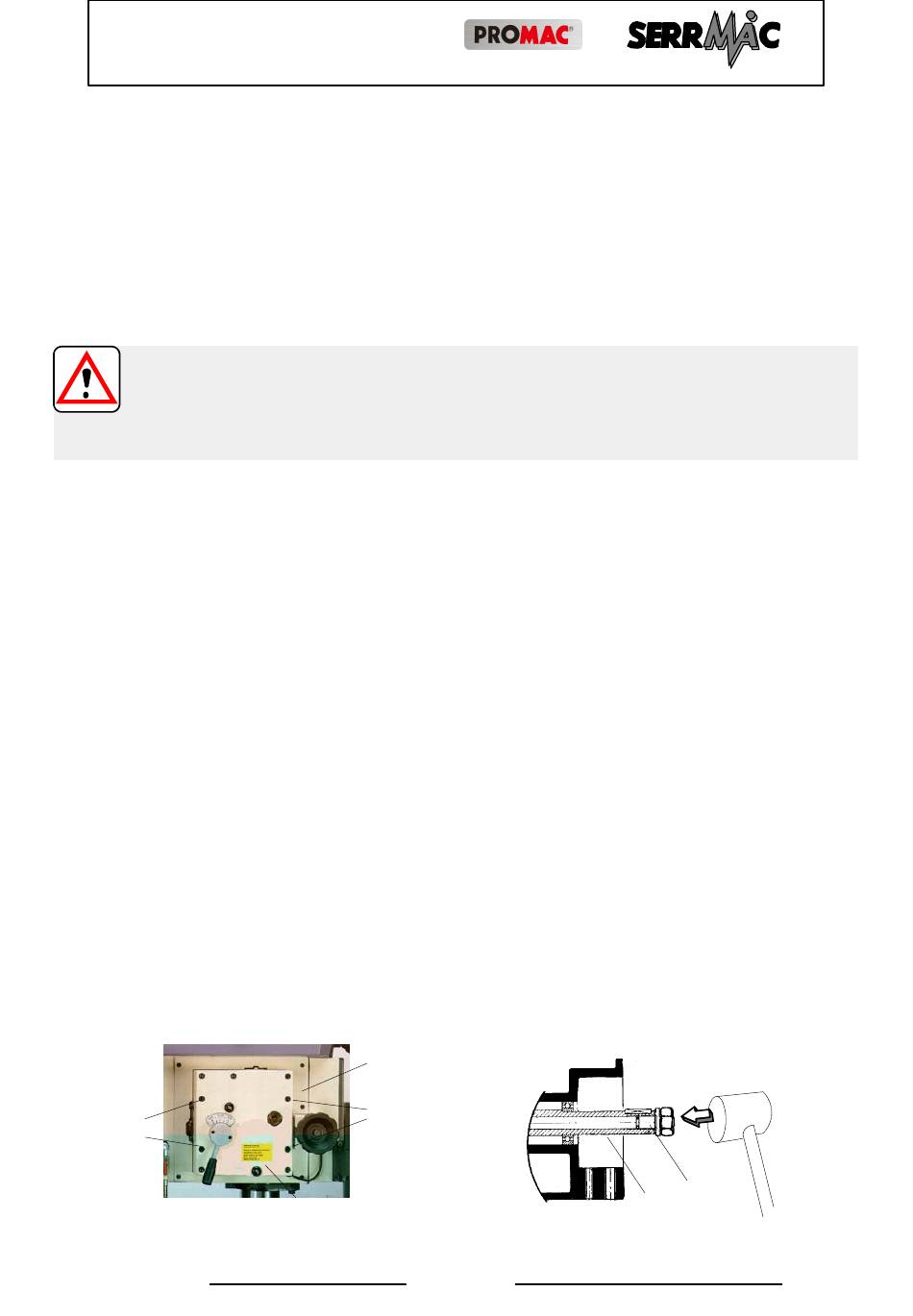

D --- Enlever la tôle fendue A. (Figure 33)
E --- Enlever les vis de fixation B de la boîte C de la tête.
Figure 33
1) Remplacement boîte de vitesse descente automatique de la broche.
B
Rev. 03- - 2010
R 45 - TCS
d'un marteau en caoutchouc,
en la prenant avec une pince,
A
B
C
