Notice d'emploi

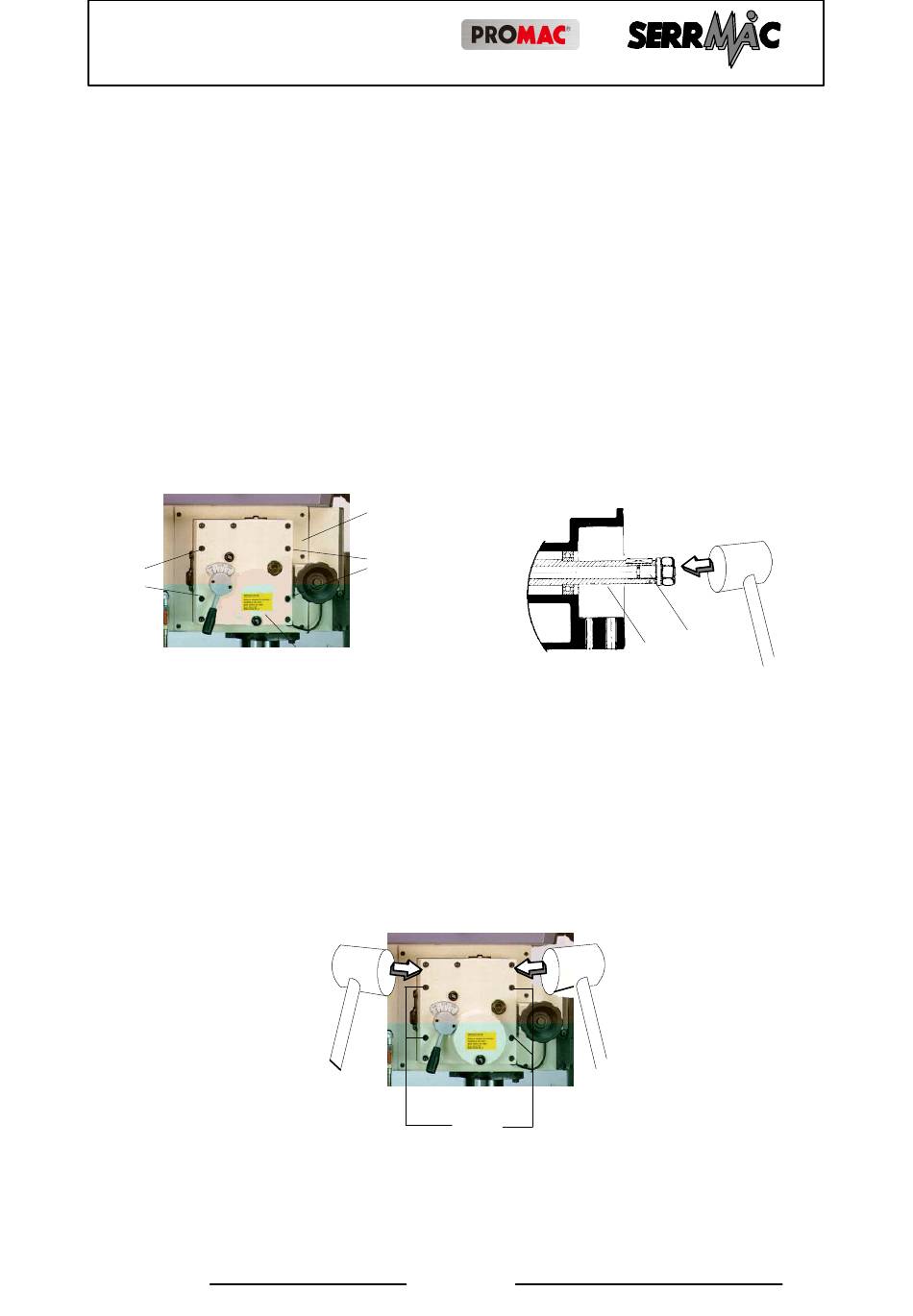

8.4.1. REMPLACEMENT BOITE DE VITESSE DE LA DESCENTE AUTOMATI-
QUE DE LA BROCHE.
A --- Enlever le groupe broche comme décrit au paragraphe NO TAGci---des-
sus.
B --- Démonter le porte---ressort avec ressort du cabestan comme décrit au
paragraphe NO TAG ci---dessus.
C --- Enlever l'écran de protection de la broche.
D --- Enlever la tôle fendue A. (Figure 28)
E --- Enlever les vis de fixation B de la boîte C de la tête.
Figure 28
1) Remplacement boîte de vitesse descente automatique de la broche.
B
F --- Après avoir vissé une vis M10 sur la tige E de support téton, en tournant
d'une main l'axe du cabestan D, introduire la tige E en la déplaçant vers
l'intérieur du groupe (flèche).
G --- A l'aide d'un marteau en caoutchouc, taper sur l'écrou de la tige E
jusqu'à ce que la boîte sorte de son logement.
Figure 29
2) Remplacement boîte de vitesse descente automatique de la broche.
H --- Après avoir remonté une nouvelle boîte de vitesse, vérifier si elle n'est
pas bruyante.
Pour diminuer ce défaut, desserrer les vis B et en tapant légèrement
Rev. 01--2012
R 45 - TCS
A
B
C
Page 56
B
E
D
