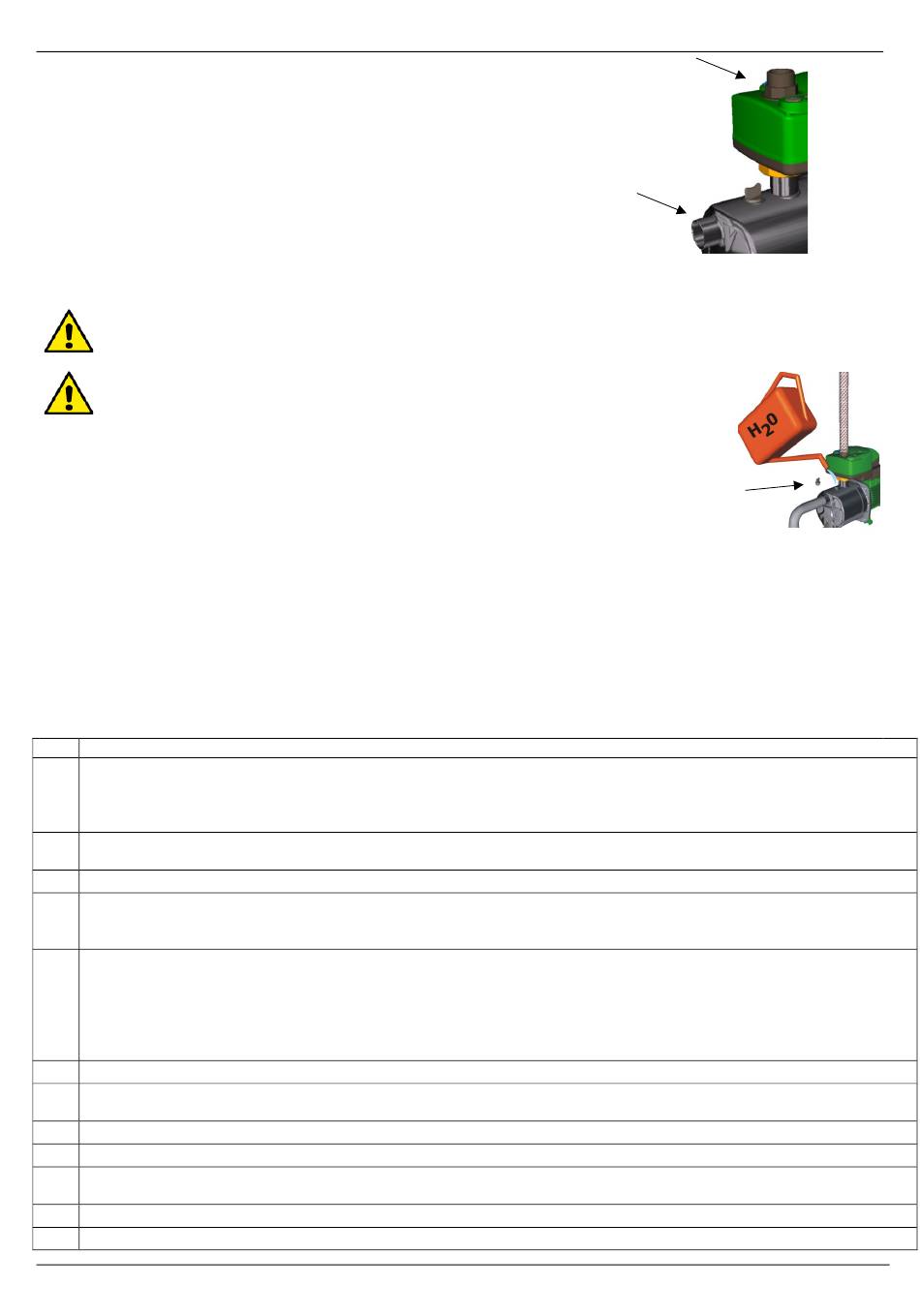

Pompa este furnizată cu racorduri:
1" GAS pentru versiunile 50Hz
1" NPT pentru versiunile 60Hz (la cerere şi GAS)
În cazul utilizării unui racord şi în aspiraţie, acesta trebuie să fie de tipul nedeformabil.
4.2 Legături electrice
Asiguraţi-vă ca tensiunea de reţea să corespundă cu aceea de pe plăcuţa motorului.
Corecta tensiune şi frecvenţa de funcţionare sunt indicate pe plăcuţa de date a pompei.
Nu efectuaţi niciodată vreo legătură în grupul de borne dacă alimentarea electrică nu a fost dezactivată de cel puţin
5 minute.
4.3 Pornirea
NU PORNIŢI POMPA FĂRĂ SĂ O FI UMPLUT ÎN TOTALITATE CU LICHID.
Înainte de pornire controlaţi ca pompa să fie umplută în mod corect, avâng astfel grijă să o umpleţi în
totalitate cu apă curată, prin orificiul corespunzător, după ce aţi îndepărtat capacul de încărcare, situat pe
corpul pompei. Capacul de încărcare va trebui apoi să fie înşurubat cu multă atenţie.
Racordaţi cablul de alimentare la reţeaua electrică.
4.4 Pornirea pompei după o perioadă lungă de inactivitate
Cu o şurubelniţă, prin orificiul central situat pe apărătoarea ventilatorului, este posibilă deblocarea rotorului dacă pompă a rămas oprită pentru
o perioadă mai îndelungată. Dacă pompa a fost desfundată trebuie să fie umplută cu lichid înainte de pornire.
5. PANOURI DE CONTROL ŞI REGLARE ACTIVE SYSTEM
5.1 Panou frontal de control şi reglare (Fig.1)
ACTIVE este gestit printr-un panou frontal de control, pus pe capac, care oferă:
− posibilitatea de a verifica starea de funcţionare a pompei prin indicatori luminoşi:
Verde ON - Roşu ALARM,
− posibilitatea de a grada presiunea de Start,
− cu funcţiunea de presurizare posibilitatea de a grada şi presiunea de Stop în caz de Grupuri cu 2 pompe.
5.2 Panou intern de reglare (Fig.2)
Ref. Funcţiune
Trimmer de reglare a presiunii de Start.
Pentru funcţiunea de Presurizare, în caz de Grupuri cu 2 pompe:
1
- Trimmer de reglare a presiunii de Start în pompa Master.
- Trimmer de reglare a presiunii de Stop în pompa Slave.
Dip-Switch de selectare funcţiuni.
2
În caz de Grupuri cu 2 pompe Dip Switch-urile trebuie să fie reglate pe aceleaşi funcţiuni.
3
Led verde intern de semnalare comunicare între pompa Master şi pompa Slave în caz de Grupuri cu 2 pompe
Led verde = APRINS FIX cu pompa alimentată fără flux de apă.
4
Led verde = APRINS INTERMITENT cu pompa alimentată cu flux de apă.
Led roşu = ALLARM
Faston de conexiune intrare externă pentru legătura sau a unui presostat de presiune minimă sau a unui plutitor de nivel minim.
Atenție!! În caz de Grupuri cu 2 pompe, puneţi în paralel cele 2 intrări externe respectând dimensiunea faston!
Caracteristici electrice:
5
Tensiune curentă: 5V – inferior la 1mA
Petru Funcţiunea de Presurizare şi de Presofluxostat : NC
Pentru Funcţiunea RWS (adunarea apei de ploaie): NO
6
Priza RJ (6 poli) de comunicare serială 232 între pompa Master şi pompa Slave în caz de Grupuri cu 2 pompe.
Conexiune electrică pentru releu auxiliar.
7
(releu alarmă la distanţă pentru Active System sau releu de alimentare valva 3 iesiri pentru RWS).
8
Suport de fixare mecanică pentru releu auxiliar.
9
Borna 3 iesiri pentru contact releu optional.
Releu optional pentru funcţiunea RWS (adunarea apei de ploaie):
10
Comun NO – NC.
11
Conexiune alimentare electrică la placa electronică.
12
Conexiune alimentare electrică la motorul pompei.
