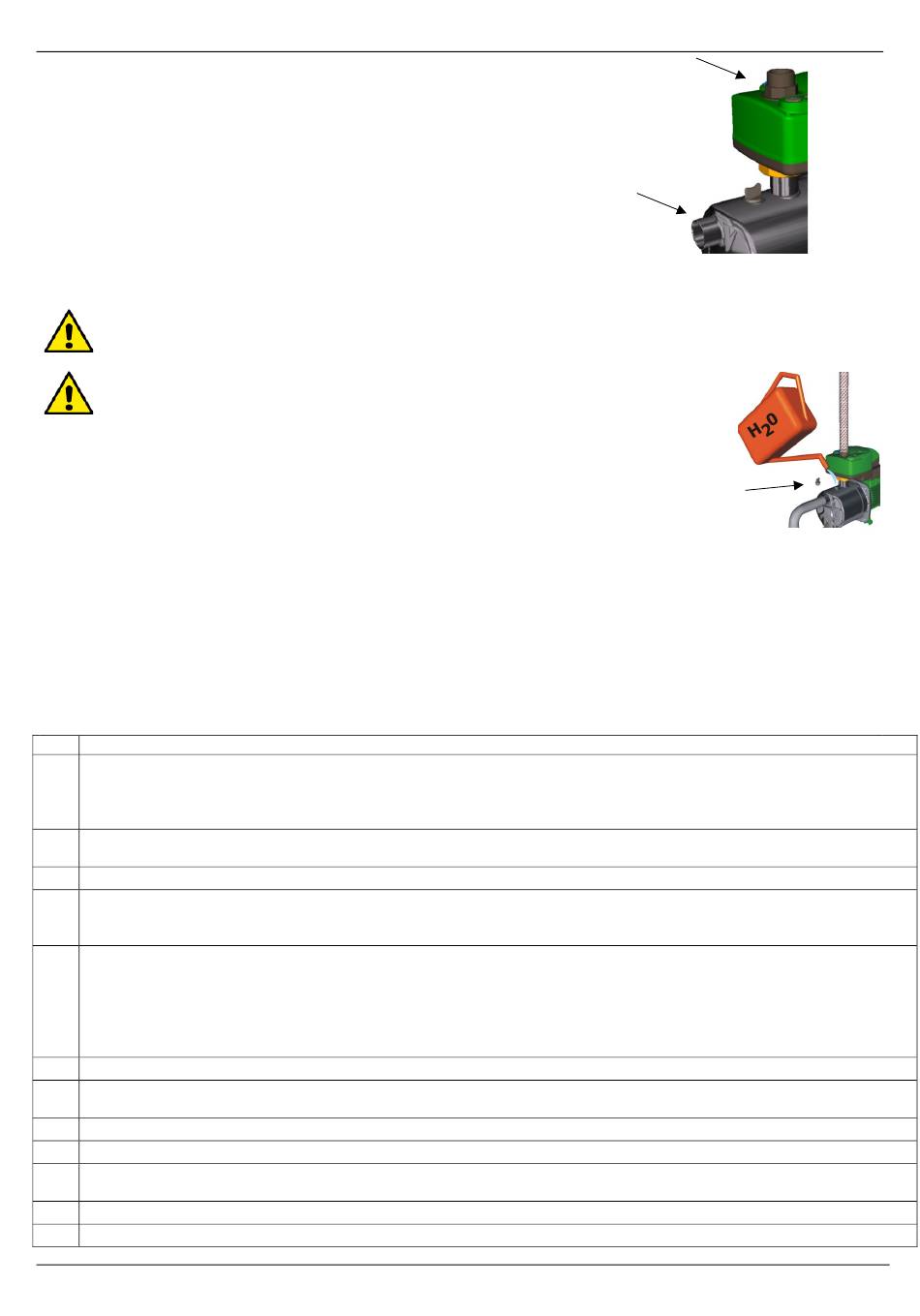

La bomba se suministra con racores:
1" GAS para las versiones 50Hz
1" NPT para las versiones 60Hz (bajo demanda también GAS)
De tener que usar un racor también en la aspiración, éste deberá ser indeformable.
4.2 Conexiones eléctricas
Comprobar que la tensión de red corresponda a la indicada en la placa del motor.
La correcta tensión y frecuencia de funcionamiento figuran en la placa de datos de la bomba.
Nunca efectuar conexiones en el terminal de bornes si no se ha desactivado la alimentación eléctrica por lo menos 5 minutos antes.
4.3 Puesta en marcha
NO PONER LA BOMBA EN MARCHA SI NO ESTÁ TTOTALMENTE LLENA DE LÍQUIDO.
Antes de la puesta en marcha comprobar que la bomba esté cebada, llenándola totalmente con agua
limpia a través del orificio correspondiente, después de haber quitado el tapón de carga puesto en el
cuerpo de la bomba. Luego se enroscará dicho tapón con mucho cuidado.
Conectar el cable de alimentación a la red eléctrica.
4.4 Puesta en marcha de la bomba después de un largo periodo de inactividad
De haber estado la bomba parada por largo tiempo, se puede desbloquear el rotor con un destornillador a través del orificio central del
cubreventilador. De haber purgado la bomba, antes de ponerla en marcha hay que llenarla de líquido.
5. PANELES DE CONTROL Y REGULACIÓN DEL ACTIVE SYSTEM
5.1 Panel frontal de control y regulación (Fig.1)
Se gestiona ACTIVE mediante un panel frontal de control situado en la tapa, que ofrece:
-
la posibilidad de verificar el estado de funcionamiento de la bomba a través de indicadores luminosos:
Verde ON - Rojo ALARMA,
-
la posibilidad de calibrar la presión de Start,
con la función de presurización, la posibilidad de calibrar también la presión de Stop en caso de grupos de 2 bombas.
-
5.2 Panel interno de regulación (Fig.2)
Ref.
Función
Trimmer de regulación de la presión de Start.
Para la función de presurización, en caso de grupos de 2 bombas:
1
- Trimmer de regulación de la presión de Start de la bomba Master.
- Trimmer de regulación de la presión de Stop de la bomba Slave.
Dip Switches de selección de funciones.
2
En caso de grupos de 2 bombas, hay que regular los Dip Switches con las mismas funciones.
3
Led verde interno que señala la comunicación entre la bomba Master y la bomba Slave en caso de grupos de 2 bombas
Led verde = ENCENDIDO CON LUZ FIJA cuando la bomba está alimentada sin caudal de agua.
4
Led verde = PARPADEANTE cuando la bomba está alimentada con caudal de agua.
Led rojo = ALARMA
Cable faston de conexión entrada exterior para conectar un presóstato de presión mínima o un flotador de nivel mínimo.
¡¡Atención!! ¡En caso de grupos de 2 bombas, paralelar las 2 entradas exteriores, respetando la dimensión de los cables faston!
Características eléctricas:
5
Tensión de corriente: 5V – inferior a 1mA
Para la función de presurización y de presóstato/regulador de caudal: NC
Para la función RWS (captación de agua de lluvia) : NA
6
Toma RJ (6 polos) de comunicación en serie 232 entre la bomba Master y la bomba Slave en caso de grupos de 2 bombas.
Conexión eléctrica para relé auxiliar.
7
(relé de alarma a distancia para el Active System o relé de alimentación de la válvula de 3 vías para RWS).
8
Soporte de fijación mecánica del relé auxiliar.
9
Borne de 3 vías para contacto con el relé opcional.
Relé opcional para función RWS (captación de agua de lluvia)
10
Común NA – NC.
11
Conexión de la alimentación eléctrica a la tarjeta.
12
Conexión de la alimentación eléctrica al motor de la bomba.
ESPAÑOL
