З'єднувальний хомут зовнішнього вводу для під'єднання реле мінімального тиску або поплавця мінімального рівня.
УВАГА! У Групах з 2 насосами зробити 2 зовнішніх вводи паралельними, дотримуючись діаметру фастону!
Електричні характеристики:
5
Напруга електроживлення: 5 В – менше 1мА
В режимах Підвищення тиску та Датчик витрати/тиску: НЗ
В режимі RWS (збір дощової води): НР
6 Роз'єм RJ (6-полюсний) послідовного зв'язку 232 між Головним і Резервним насосами для Груп з 2 насосами.
Електричне з'єднання допоміжного реле.
7
(Реле дистанційної сигналізації Active System або реле живлення 3-х ходового клапана для RWS).
8
Опора механічного кріплення допоміжного реле.
9
3-ходовоий контакт для підключення додаткового реле.
Додаткове реле для RWS (збір дощової води):
10
Загальний НР – НЗ.
11
Підключення електроживлення плати.
12
Підключення електроживлення двигуна насоса.
5.3 Dip-перемикачі функцій
Стан ON (ВВІМК.)
№
1 Функція підвищення тиску ввімкнена.
2 Функція RWS (збір дощової води) ввімкнена.
Регулювання Пускового тиску:- в режимі датчик
витрати/тиску: від 3 до 4,5 бар- в режимі підвищення
3
4
Примусова робота: 1 хвилина Зовнішній ввід без
автоматичного скидання
5
Функція проти циркуляції відключена.
6 Зовнішній ввід включений.
Затримка спрацьовування зовнішнього вводу: 5
7
8
6. ФУНКЦІЯ ДАТЧИК ВИТРАТИ/ТИСКУ ФУНКЦІЯ ПІДВИЩЕННЯ ТИСКУ ФУНКЦІЯ RWS (збір дощової води)
6.1 Налаштування DIP-перемикачів
Режим датчик витрати/тиску: Dip-перемикач 1 ВИМК.
Режим підвищення тиску: Dip-перемикач 1 ВВІМК.
Режим RWS: Dip-перемикач 2 ВВІМК.
Для функції RWS вставити в електронну плату додаткове реле управління 3-х ходовим клапаном.
(див. п. 5.2 – посилання 10)
6.2 Yksittäisen pumpun toiminta, Kahdesta pumpusta koostuvien yksikköjen toiminta Робота одного насоса Робота груп з 2
насосами
ТІЛЬКИ ДЛЯ ГРУП З 2 НАСОСАМИ!!
Перед підключенням приєднайте провід, що постачається, до гнізда RJ послідовного зв'язку 2-х насосів, враховуючи
у проводу є Основний вхід (основний насос) і Резервний (резервний насос), чітко промарковані відповідними етикетка
Увага! При першому запуску в залежності від типу підключення проводу до гнізда RJ визначається тип насоса в групі - Головний
Резервний!
При наступних запусках проводиться автоматична зміна між Головним і Резервним насосами!
Після запуску насоса або насосів, у разі груп, і приєднання мережевого кабелю до мережі електроживлення, як описано в
Пункті 4.3:

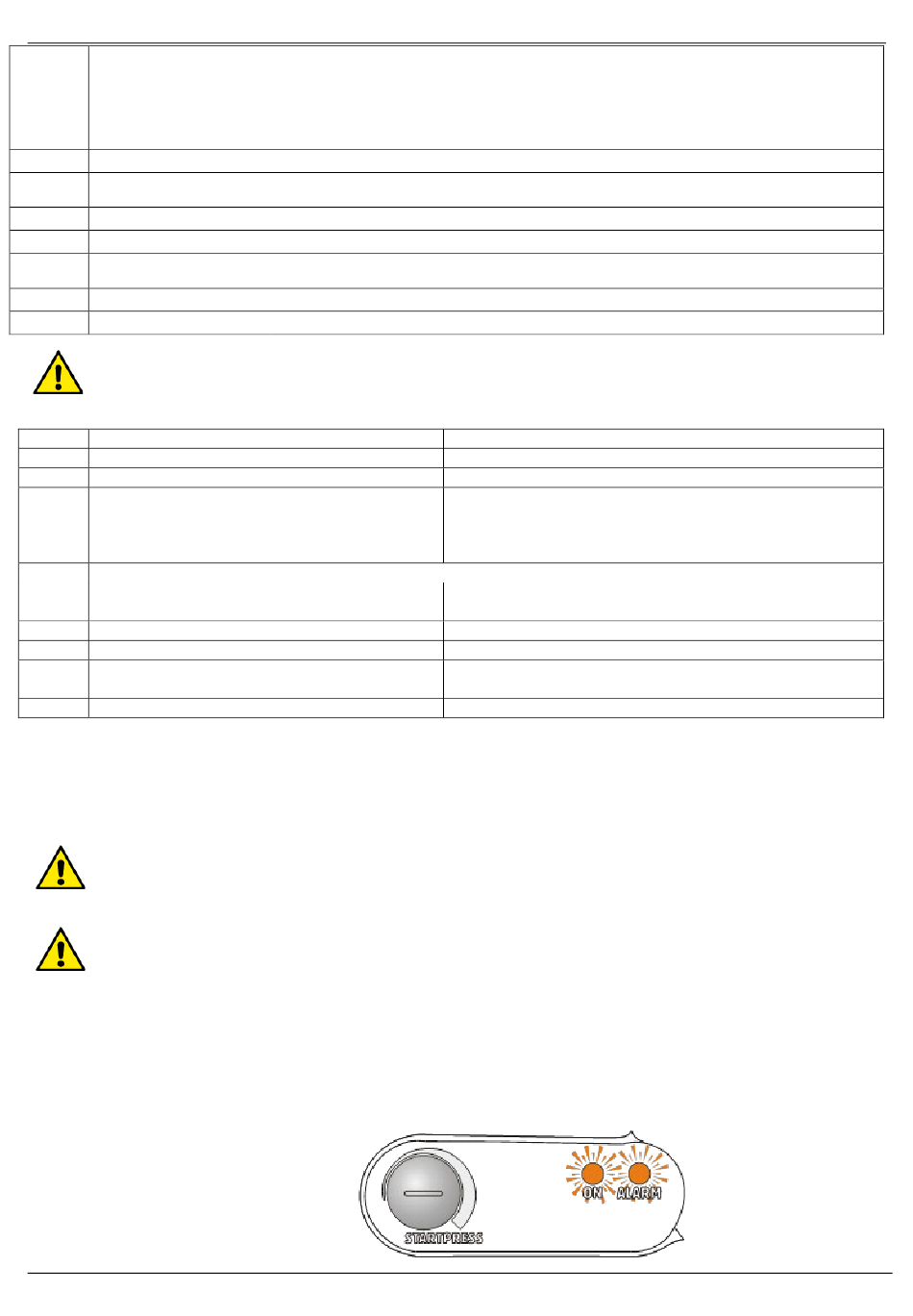

- червоний та зелений індикатори на передній консолі управління кожного насоса загоряться одночасно.
В Групах з 2 насосами, ВІДКЛЮЧИВ НАПРУГУ, під'єднати з'єднувальний провід, що
постачається, до гнізда RJ відповідних плат.
УВАГА! На проводі є Головний та Резервний роз'єми, чітко позначені відповідною
етикеткою!
тиску:
від 3,5 до 8 бар
Тільки в режимі датчик витрати/тиску
секунд.
- -
УКРАЇНСЬКА
Стан OFF (ВИМК.)
Функція датчика витрати/тиску ввімкнена.
Функція RWS (збір дощової води) вимкнена.
Регулювання Пускового тиску:- в режимі датчик витрати/тиску: від
1,5 до 3 бар- в режимі підвищення тиску:
Примусова робота: від 3 до 8 секунд. Зовнішній ввід з
автоматичним скиданням
Функція проти циркуляції включена.
Зовнішній ввід відключений.
Затримка спрацьовування зовнішнього вводу: 1 секунда.
- -
149
від 1,5 до 6 бар
