La Pression de Stop est toujours réglée à une valeur supérieure de 1 bar par rapport à la pression de Start. La pompe s'arrêtera quand la
pression de Stop sera atteinte ou quand le flux de la pompe résultera inférieur à la valeur de 2-3 litres/min. (le led verte sera allumée fixe).
Attention ! Ne jamais dépasser avec la Pression de Stop la valeur de pression max. prévue par la pompe (voir plaquette
données techniques) ! En cas contraire, le système pourrait activer l'alarme contre la marche à sec!
Réglage groupes à 2 pompes
Attention !
La Pression de Start est toujours réglée par la pompe MASTER.
La Pression de Stop en revanche est toujours réglée par la pompe SLAVE pour tout le Groupe.
La Pression de Start est réglable à l'aide du trimmer de réglage (voir paragraphe 5.2 – réf.1) présent sur le panneau frontal de
contrôle, situé sur le couvercle de l'Active System de la pompe MASTER.
La Pression de Stop, quant à elle, est réglée à l'aide du trimmer de réglage (voir paragraphe 5.2 – réf.1) présent sur le panneau
frontal de contrôle, situé sur le couvercle de l'Active System de la pompe SLAVE en pourcentage (de 10% à 55%) par rapport à la
valeur de la Pression de Start programmée dans la pompe Master.
La pompe Master démarrera quand la pression de l'installation sera ≤ à la Pression de Start programmée.
La pompe Slave démarrera quant à elle quand la pression de l'installation sera à une valeur égale à la valeur de la Pression de
Start moins la moitié de la valeur de DP (Différence de Pression entre la pression d'arrêt et celle de démarrage du groupe).
Par exemple, si la pression de Start est égale à 4 bars, la pression de Stop est à 6 bars et la valeur de DP est de 2 bars, la Pompe
Slave partira quand la pression atteindra la valeur de 3 bars :
(P.Stop 6 bars – P.Start 4 bars)= DP 2 bars
(DP 2 bars : 2) = DP ½ 1 bar
Pression de Start pompe Slave =
(P.Start 4 bars – DP ½ 1 bar) = 3 bars
Pression de Start pompe Master = 4 bars
Pression de Stop pompe Master et Slave = 6 bars
(+ 50% de la valeur de la pression de Start)
DP 1/2 = 1 bar
Pression de Start pompe Slave = 3 bars
10. PROTECTION ET ALARMES
Les protections et les alarmes sont signalées sur le panneau frontal de réglage et de contrôle situé sur le couvercle de chaque pompe à
travers l'allumage des différentes leds et à distance à travers le relais en option, seulement dans la fonction de Pressostat/Régulateur de débit
et Surpression.

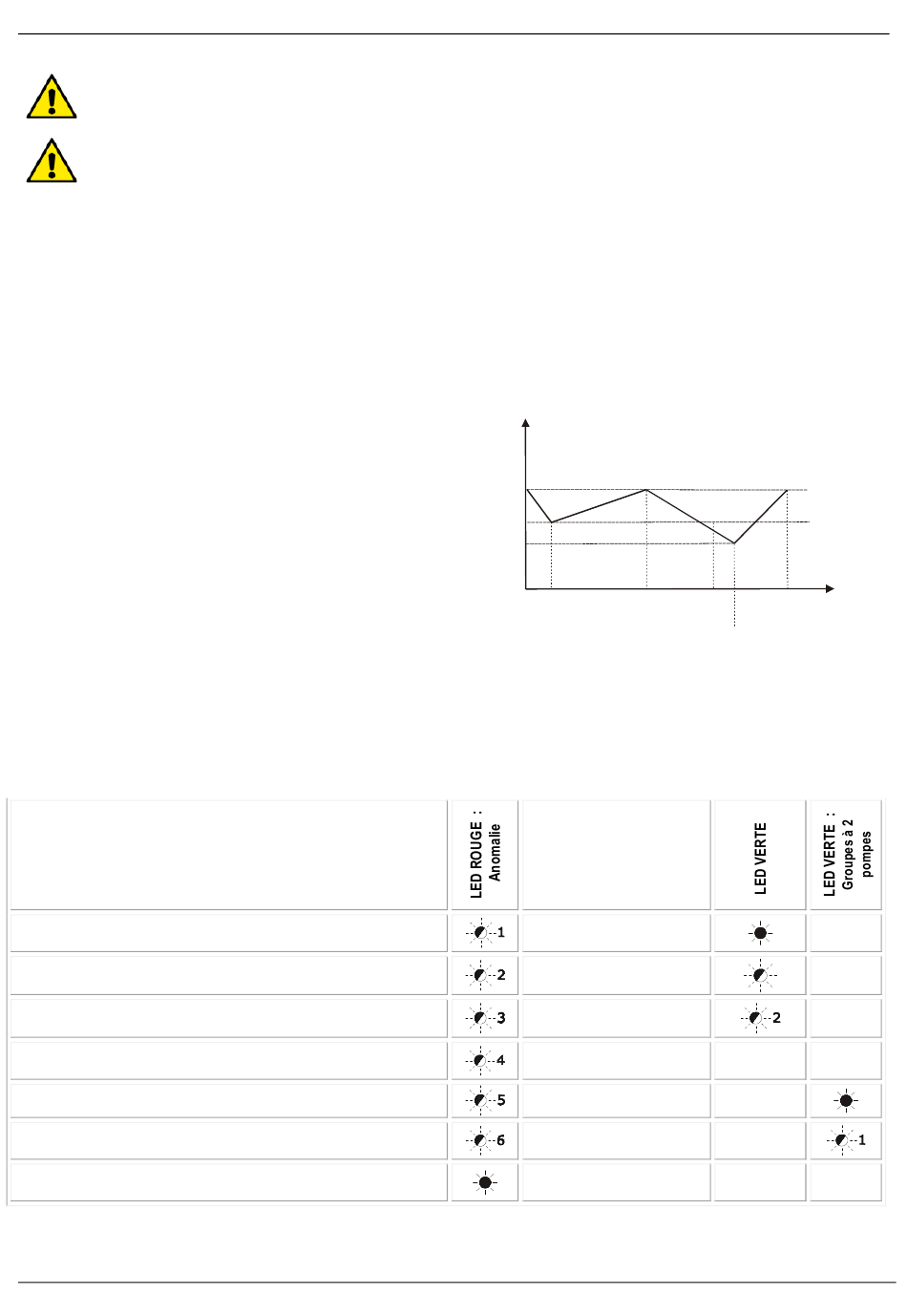

Tableau général des alarmes et signalisations:
PANNEAU FRONTAL DE RÉGLAGE ET DE CONTRÔLE
Alarme Surpression
Alarme Entrée externe
(possibilité de signalisation à distance – NO RWS)
Alarme marche à sec
(possibilité de signalisation à distance – NO RWS)
Alarme anti-court-cycle
Alarme incohérence dip-switchs
Alarme communication absente dans les Groupes à 2 pompes
(possibilité de signalisation à distance – NO RWS)
Alarme marche à sec de plus de 15 heures pour pompe unique
Alarme marche à sec de plus de 4 heures pour Groupes à 2 pompes
Nom alarme
FRANÇAIS
H
P.Stop
P.Start
4
DP ½
Master
ON
Nom signalisation
Carte alimentée
sans flux
Carte alimentée
avec flux
Fonction antigel
Fonction
Active System unique
Communication Master
Communication Slave
14
6
6
4
3
Master e Slave
Master
Master
ON
OFF
OFF
Slave
ON
t
éteinte
