Panneaux De Contrôle Et De Réglage Active System - DAB ACTIVE SYSTEM Instructions De Mise En Service Et D'entretien

La pompe est fournie avec raccords:
−
1" GAZ pour les versions 50Hz.
1" NPT pour les versions 60Hz (sur demande aussi GAZ).
En cas d'utilisation d'un raccord aussi sur l'aspiration, ce dernier doit être du type non
déformable.
4.2 Branchements électriques
S'assurer que la tension de secteur correspond à celle de la plaque du moteur.
La tension correcte et la fréquence de fonctionne-ment sont indiquées sur la plaquette des données de la pompe.
Ne jamais effectuer aucune connexion dans le bornier si l'alimentation électrique n'a pas été désactivée depuis au moins 5 minutes.
4.3 Mise en marche
NE PAS METTRE EN MARCHE LA POMPE SANS L'AVOIR TOTALEMENT REMPLIE DE LIQUIDE.

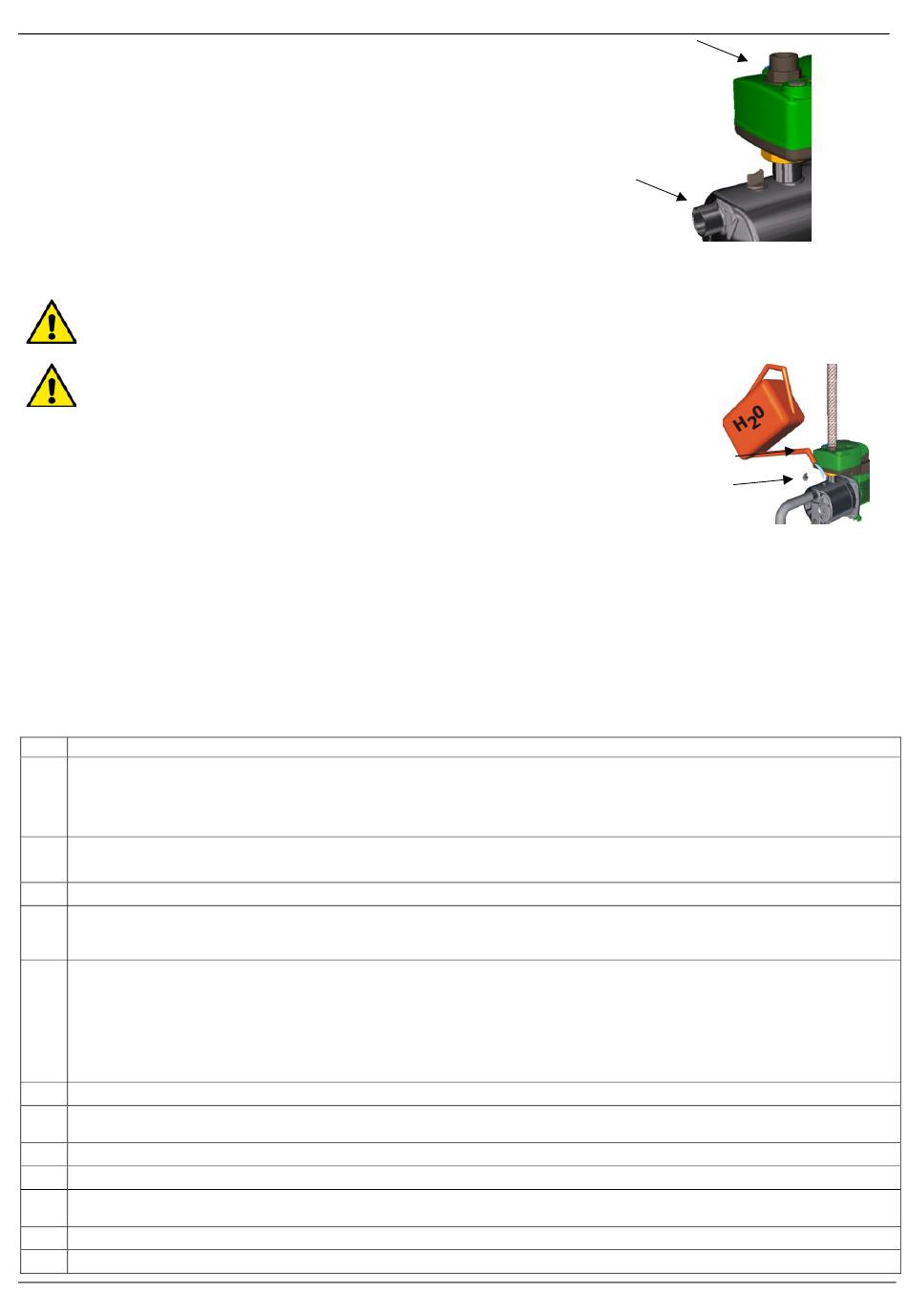

Avant la mise en marche, contrôler que la pompe est régulièrement amorcée en la remplissant
complètement, avec de l'eau propre, à travers le trou prévu à cet effet, après avoir enlevé le bouchon
de remplissage situé sur le corps de la pompe. Le bouchon de remplissage devra être ensuite revissé
soigneusement.
Brancher le câble d'alimentation à une prise de secteur.
4.4 Mise en marche de la pompe après une longue période d'inactivité
Avec un tournevis, à travers le trou central situé sur la protection du ventilateur, il est possible de débloquer le rotor si la pompe a été arrêtée
pendant longtemps.Si la pompe a été vidangée, elle doit être remplie de liquide avant la mise en marche.
5. PANNEAUX DE CONTRÔLE ET DE RÉGLAGE ACTIVE SYSTEM
5.1 Panneau frontal de contrôle et de réglage (Image.1)
ACTIVE est géré par l'intermédiaire d'un panneau frontal de contrôle, situé sur le couvercle, qui offre:
- la possibilité de vérifier l'état de fonctionnement de la pompe à l'aide de voyants :
Vert ON - Rouge ALARM,
- la possibilité de régler la pression de Start,
- avec la fonction de surpression la possibilité de régler aussi la pression de Stop en cas de Groupes à 2 pompes.
5.2 Panneau interne de réglage (Image.2)
Réf.
Trimmer de réglage de la pression de Start.
Pour la fonction de Surpression, en cas de Groupes à 2 pompes:
1
- Trimmer de réglage de la pression de Start dans la pompe Master.
- Trimmer de réglage de la pression de Stop dans la pompe Slave.
Dip-switchs de sélection fonctions.
2
En cas de Groupes à 2 pompes les dip-switchs doivent être réglés sur les mêmes fonctions.
3 Led verte interne de signalisation communication entre pompe Master et pompe Slave en cas de Groupes à 2 pompes
Led verte = ALLUMÉE FIXE avec pompe alimentée sans flux d'eau.
Led verte = ALLUMÉE CLIGNOTANTE avec pompe alimentée avec flux d'eau.
4
Led rouge = ALARME
Faston de connexion entrée externe pour raccordement d'un pressostat de pression minimum ou d'un flotteur de niveau minimum.
Attention ! En cas de Groupes à 2 pompes, paralléliser les 2 entrées externes en respectant la dimension des fastons !
Caractéristiques électriques:
5
Tension courant : 5 V – inférieure à 1 mA
Pour la Fonction de surpression et de pressostat/régulateur de débit : NF
Pour la Fonction RWS (collecte des eaux de pluie) : NO
6
Prise RJ (6 pôles) de communication série 232 entre pompe Master et pompe Slave en cas de Groupes à 2 pompes.
Connexion électrique pour relais auxiliaire.
7
(relais alarme à distance pour Active System ou relais d'alimentation vanne à 3 voies pour RWS).
8 Support de fixation mécanique pour relais auxiliaire.
9 Borne à 3 voies pour contact relais en option.
Relais en option pour fonction RWS (collecte des eaux de pluie)
10
Commun NO – NF.
11
Connexion alimentation électrique à la carte.
12 Connexion alimentation électrique au moteur de la pompe.
