Налаштування одного насоса
Пусковий тиск регулюється Перемикачем (див. пункт 5.2 – посилання 1) на передній консолі управління на кришці Active System.
Тиск Зупинки завжди налаштовано на 1 бар вище Пускового тиску.
Насос зупиняється після досягнення тиску Зупинки або коли витрата води буде менше 2-3 л/хв. (Зелений світлодіод світиться
постійно).
Увага! Ніколи не перевищувати макс. тиск зупинки, передбачений для даного насоса (див. паспортну табличку)! В
іншому випадку система може включити сигналізацію роботи всуху!
Налаштування груп з 2 насосами
Увага!
Пусковий тиск завжди задається Головним насосом.
Тиск Зупинки завжди задається Резервним насосом для всієї Групи.
Пусковий тиск регулюється Перемикачем (див. пункт 5.2 – посилання 1) на передній консолі управління на кришці Active
System ГОЛОВНОГО насоса.
Пуск Зупинки регулюється Перемикачем (див. пункт 5.2 – посилання 1 на передній консолі управління на кришці Active
System РЕЗЕРВНОГО насоса в процентному співвідношенні (від 10% до 55%) від значення Пускового тиску, заданого для
Головного насоса.
Головний насос запускається, коли тиск в системі буде ≤ заданого Пускового тиску.
Резервний насос запускається, коли тиск в системі буде дорівнювати значенню Пускового тиску мінус половина значення
DP (Різниця тиску між тиском зупинки та Пусковим тиском групи).

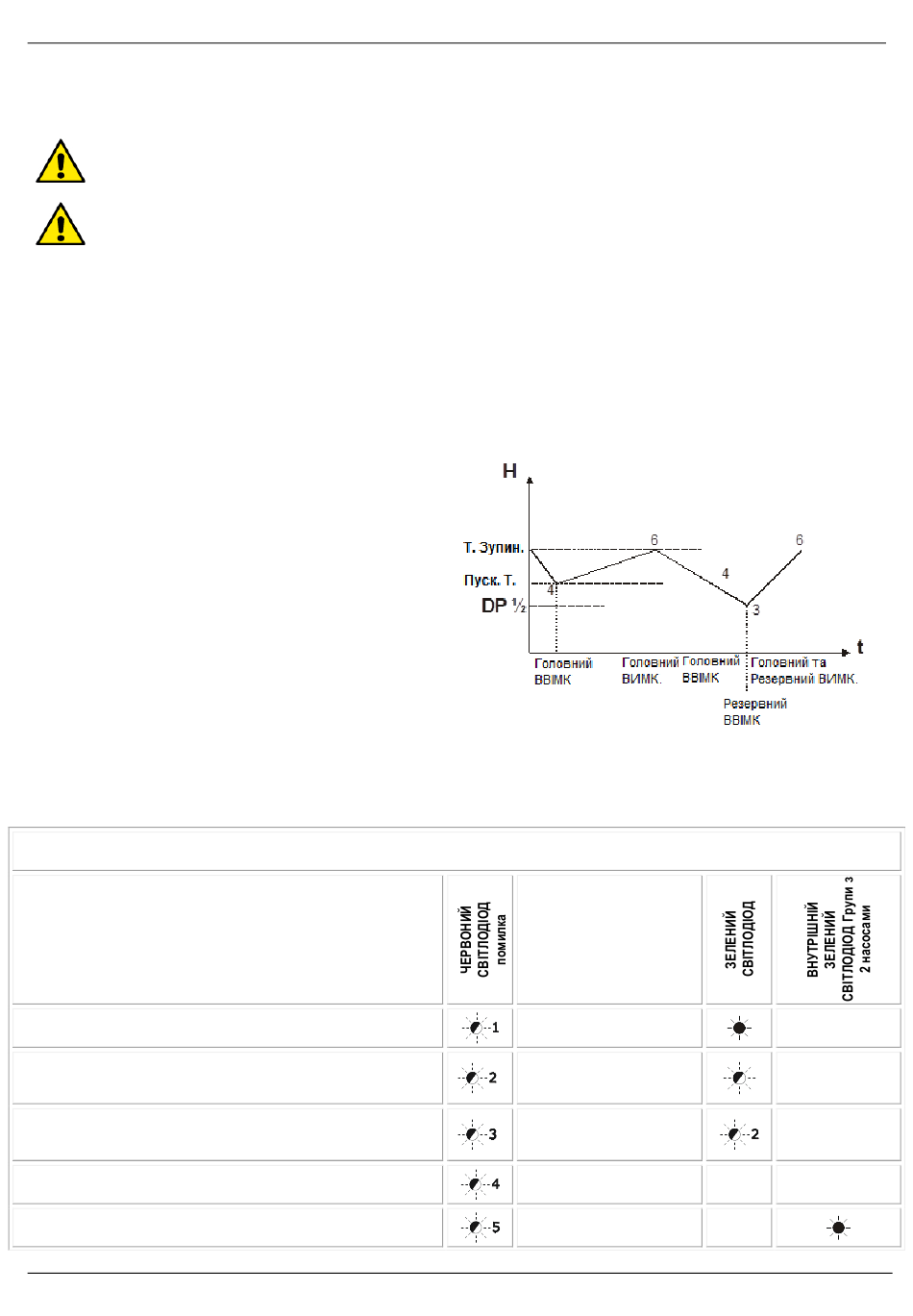

Наприклад, якщо Пусковий тиск дорівнює 4 бар, тиск Зупинки дорівнює 6 бар і значення DP - 2 бар, Резервний насос
запуститься, коли тиск досягне значення 3 бар:
Тиск Зупинки 6 бар – Пусковий тиск 4 бар) = DP 2 бар
(DP 2 бар: 2) = DP ½ 1 бар
Пусковий тиск Резервного насоса =
(Пусковий тиск 4 бар - DP ½ 1 бар) = 3 бар
Пусковий тиск Головного насоса = 4 бар
Тиск Зупинки Головного та Резервного насосів = 6
бар
(+ 50% значення Пускового тиску)
DP 1/2 = 1 бар
Пусковий тиск Резервного насоса = 3 бар
10. ЗАСТЕРЕЖЕННЯ ТА СИГНАЛІЗАЦІЇ
Застереження та сигналізації показуються на передній консолі на кришці кожного насоса за допомогою включення відповідних
індикаторів і дистанційно за допомогою додаткового реле в режимах Датчик тиску/витрати та Підвищення тиску.
Загальна таблиця сигналізацій
ПЕРЕДНЯ КОНСОЛЬ КЕРУВАННЯ
Сигналізація
Сигналізація надмірного тиску
Сигналізація зовнішнього вводу
(можливість дистанційної сигналізації – НР RWS)
Сигналізація роботи всуху
(можливість дистанційної сигналізації – НР RWS)
Сигналізація проти циркуляції
Сигналізація невідповідності DIP-перемикачів
УКРАЇНСЬКА
Повідомлення
Плата під напругою без
витрати
Плата під напругою
з витратою
Функція Antifreeze
(Проти замерзання)
Функція окремого Active
System
Повідомлення
Головного насоса
151
